Hioki 3453
Bedienungsanleitung
EINFÜHRUNG
Wir gratulieren Ihnen zum Kauf Ihres HIOKI 3453 Isolations
Tester. Für das optimale Nutzen des Gerätes empfehlen wir Ihnen
das genaue Studium dieses Handbuches.
KONTROLLE LIEFERUMFANG
Bitte überprüfen Sie das Gerät auf Transportschäden. Achten Sie
speziell auf Zubehörteile, Tasten und Stecker. Sollte das Gerät
beschädigt sein oder nicht gemäss Spezifikationen funktionieren,
kontaktieren Sie bitte Ihren HIOKI-Vertreter.
SICHERHEITSHINWEISE
Warnung:
Diese Ausrüstung wurde gemäss der Sicherheits - Norm IEC
61010-1 hergestellt und vor dem Versand Sicherheitstests
unterzogen. Unsachgemässe Bedienung kann das Gerät jedoch
zerstören sowie zu Unfällen und lebensgefährlichen Situationen
führen. Bitte lesen Sie dieses Handbuch darum sorgfältig durch
und setzen Sie das Gerät erst ein, wenn Sie die Anleitung
verstanden haben. Der Hersteller lehnt jegliche Haftung für
Unfälle und Verletzungen ab, welche nicht auf Produkte Fehler
zurückzuführen sind.

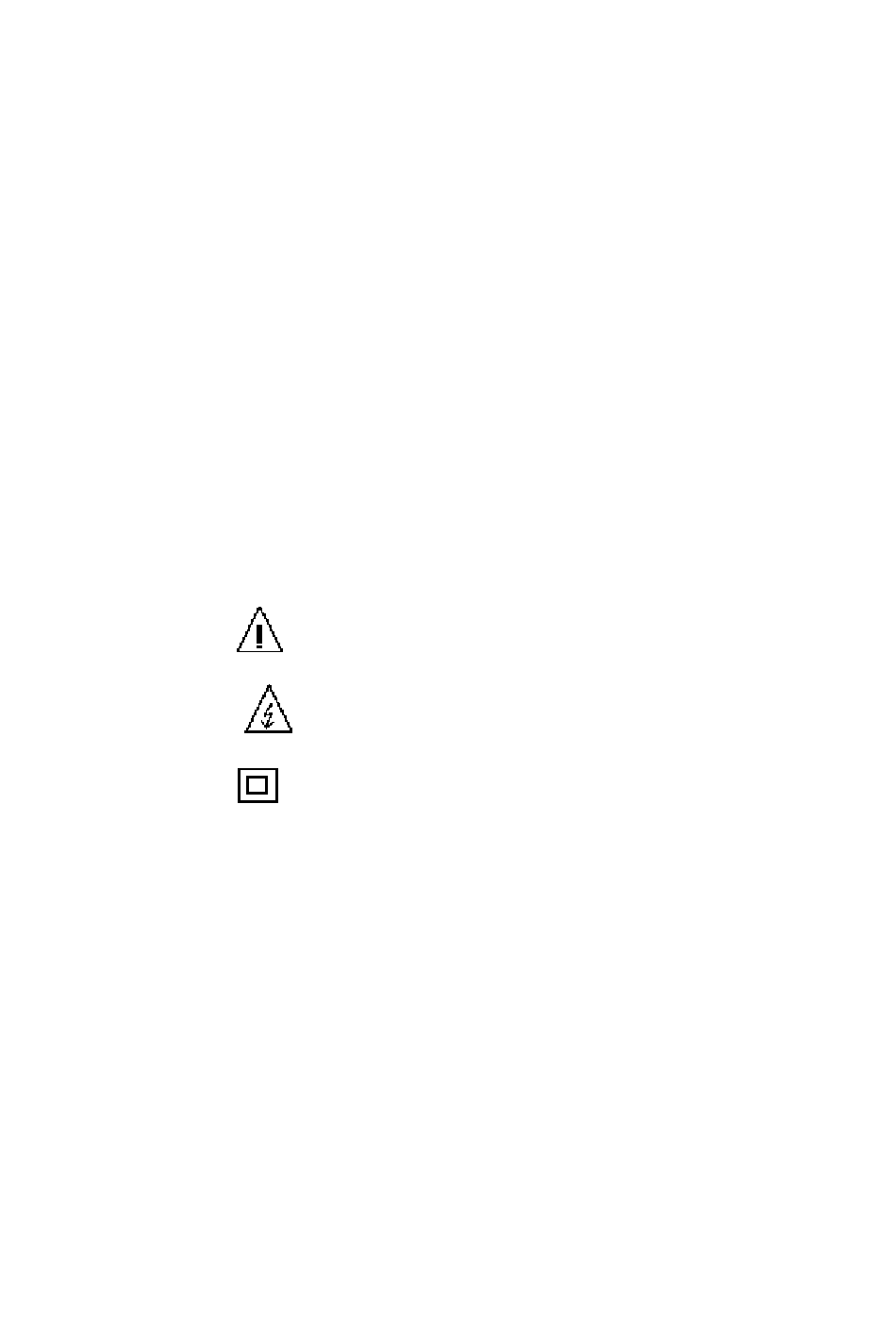

Sicherheitssymbole:
Dieses Symbol ist auf Geräteteilen befestigt, zu denen
vor dem Einsatz gewisse Abschnitte im Handbuch
gelesen werden sollten .
Dieses Symbol warnt vor gefährlichen Spannungen
Doppelte Isolation
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hioki 3453

Inhaltszusammenfassung für Hioki 3453

  • Seite 1 Hioki 3453 Bedienungsanleitung EINFÜHRUNG Wir gratulieren Ihnen zum Kauf Ihres HIOKI 3453 Isolations Tester. Für das optimale Nutzen des Gerätes empfehlen wir Ihnen das genaue Studium dieses Handbuches. KONTROLLE LIEFERUMFANG Bitte überprüfen Sie das Gerät auf Transportschäden. Achten Sie speziell auf Zubehörteile, Tasten und Stecker. Sollte das Gerät beschädigt sein oder nicht gemäss Spezifikationen funktionieren,...

  • Seite 2: Anmerkungen Zum Gebrauch

    Wechselspannung Gleichspannung Folgende Symbole sind für spezielle Warnungen in dieser Anleitung verwendet. Gefahr : Dieses Symbol zeigt an, dass unsachgemässe Bedienung äusserst gefährlich ist und zu Tod oder schwerer Verletzung des Anwenders führen kann. Warnung: Dieses Symbol zeigt an, dass unsachgemässe Bedienung gefährlich ist und zu Tod oder schwerer Verletzung des Anwenders führen kann.

  • Seite 3: Namen Und Funktion Der Teile

    NAMEN UND FUNKTION DER TEILE: Bedienelemente gemäss Skizze: Mess-Taste Funktionsschalter Comparator-Taste Minus-Anschlussbuchse Plus-Anschlussbuchse Beleuchtungs-/Speichertaste Riemenschlitz LCD Symbole: Hold Zeigt Messwerthalte-Funktion an Messwert tiefer als Referenzwert Messwert höher als Referenzwert COMP Zeigt dass der Comparator eingeschaltet ist nach der ersten Minute wird gemessener Wert rechts unten angezeigt Bargraph Ueberlaufanzeige zeigt Hochspannung an Messkabeln an...

  • Seite 4: Isolationsmessung

    Zur Messung kann der Deckel unter das Gerät gedreht werden und mit der Lasche fixiert werden. Riemen Die Riemenenden in die vorgesehenen Schlitze einführen und sichern. MESSUNGEN: Warnung: Keine Messungen an eingeschalteten Leitern Vor der Messung unbedingt die eingestellte Mess - Spannung kontrollieren.

  • Seite 5: Bereichs Automatik

    6 Mess - Taste drücken (für längere Messung Taste rechtwinklig anheben). Nach 1 Minute messen bleibt der erste Wert rechts unten gespeichert und ein eventueller neu gemessener Wert wird auf der normalen Anzeige angezeigt. 7 Resultat in Meg-Ohm ablesen 8 Nach dem Loslassen bleibt der Messwert automatisch erhalten (Hold ist angezeigt) und die Bargraphanzeige zeigt das Abklingen der Messspannung.

  • Seite 6: Widerstandsmessung

    AC Spannungsmessung: Gefahr: - Die maximalen Eingangsspannungen dürfen nicht überschritten werden. Das Gerät kann zerstört werden und es besteht Unfallgefahr. - Die maximal zulässige Spannung gegenüber der Schutzerde beträgt 600 Vrms. - Spezielle Vorsicht ist geboten um Kurzschlüsse mittels der Messkabel zu verhindern.

  • Seite 7: Löschen Von Daten

    Die “COMP” Taste 2 Sekunden drücken um die “COMP”- und die “ ----“ Indikation zu löschen Wieder 2 Sekunden die “COMP” Taste drücken, bis “----M” und “COMP” blinken Messen des Referenzwiderstandes (Isolationsmessung) und halten (“HOLD”) des Wertes. Die “COMP” Taste 2 Sekunden drücken und der gemessene Wert erscheint im COPM Feld.

  • Seite 8: Automatische Abschaltung

    Bitte reinigen Sie das Gerät nur mit einem weichen Lappen, ohne Flüssigkeiten. (Das Gerät ist nicht wasserdicht) Falls das Gerät mit guten Batterien nicht funktionieren sollte senden Sie es mit einer genauen Fehlerbeschreibung im Originalkarton Ihrem Hioki Vertreter. GERÄTESPEZIFIKATIONEN: Anzeige: Max. 4000 LCD mit logarithmischer Skala und...
  • Seite 9 Dielektrizitätssicherheit: 5550 VAC 50/60Hz 1 Min. zwischen elektrischer Schaltung und Gehäuse Max Spannung: 600VAC Eingangsschutz: 10 Sek, 600VAC (MΩ - 1000V: 1200VAC, ACV – 720VAC) Abmessungen: BxHxT: 155x98x80 mm, 500g inkl. Batt. Zubehör: 9294 Testkabel, Anleitung, 4xUM3 Batterien Optionen: 9288 Mess-Spitze, 9185 Testkabel Sicherheitsstandards: EN 61010-1 Kat.
  • Seite 10 Auflösung 0.1 Ohm Mess Spannung 4 VCC min. Genauigkeit ±2%rdg.±8dgt. Hioki 3453d1.doc 11.10.2000/RW...
