Einleitung

Dieses Handbuch soll Benutzer mit dem sicheren Betrieb und den Wartungsverfahren für das Testgerät Modell 600LS vertraut machen.

Bitte lesen Sie dieses gesamte Handbuch, bevor Sie das Gerät bedienen, und halten Sie es für alle Mitarbeiter verfügbar. Ersatzhandbücher sind auf Anfrage kostenlos erhältlich.

Sicherheit

Sicherheit ist beim Gebrauch und der Wartung von Tempo Werkzeugen und Geräten unerlässlich. Dieses Handbuch und alle Markierungen am Gerät enthalten Informationen zur Vermeidung von Gefahren und unsicheren Praktiken im Zusammenhang mit der Verwendung dieses Werkzeugs. Beachten Sie alle bereitgestellten Sicherheitsinformationen.

Beschreibung

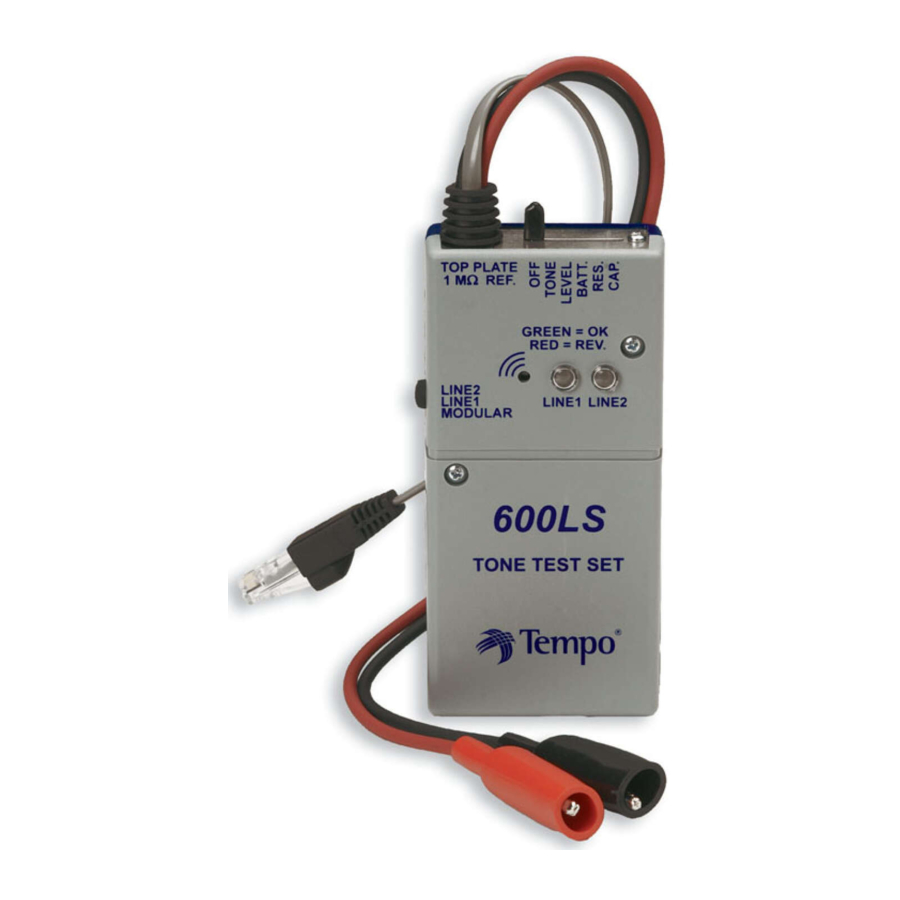

Das Testgerät 600LS ist in einem grau-blauen Kunststoffgehäuse untergebracht. Es werden rote und schwarze Prüfleitungen mit Krokodilklemmen mitgeliefert, die fest mit dem Gerät verbunden sind. Ein vieradriger Modularstecker mit Kabel sowie zwei Leuchtdioden (LEDs) ermöglichen einen modularen Polaritätstest. Ein sechsstelliger Schiebeschalter steuert die Betriebsmodi, und es gibt einen dreistelligen Schiebeschalter zum Testen jeder Leitung am Modularstecker.

Die Funktionen Ton, Pegel, Widerstand und Kapazität werden von einer internen 9-Volt-Batterie gespeist. Der Einbau einer zweiten 9-Volt-Batterie erhöht die Sprechbatterieversorgung im Vergleich zu den ursprünglichen Designs. (Siehe Abb. 13) Die Polaritätsprüffunktion wird netzgespeist.

Das Testgerät 600LS bietet die folgenden Funktionen:

• Ton
  Ein zweitöniges Audio-Tracing-Signal wird verwendet, um Kabelpaare, Anschlussleitungen und E/A-Drahtpaare zu identifizieren und die Durchgängigkeit einzelner Leiter zu prüfen. Das Signal strahlt auch mit ausreichender Stärke ab, um von einem Testgerät des Linienmonteurs oder einem induktiven Verstärker erfasst zu werden.

• Pegel
  Diese Position dient zur Überprüfung des Leitungszustands. Kein Ton weist auf eine tote Leitung oder umgekehrte Polarität (0V-2V) hin. Ein wechselnder (Hi-Lo) Ton weist auf eine aktive Leitung im abgehobenen Zustand (2V-28V) hin. Ein Dauerton weist auf eine aktive Leitung im Ruhezustand (28V-48V) hin.

• Batterie
  Bei zwei installierten Batterien werden ca. 18 Volt Sprechbatterie für die Zwei-Wege-Kommunikation bereitgestellt.

• Widerstand
  Diese Funktion liefert eine akustische Anzeige verschiedener Pegel von Stromkreis- und Isolationswiderstand. Wenn die Prüfleitungen an einen Stromkreis mit geringem Widerstand angeschlossen sind, erzeugt das Testgerät eine schnelle Reihe von Pieptönen. Wenn der Widerstand des zu prüfenden Stromkreises zunimmt, erhöht sich auch das Zeitintervall zwischen den Pieptönen.

• Kapazität
  Eine akustische Anzeige der Schaltungskapazität wird über den internen Lautsprecher erzeugt. Dieser Test kann verwendet werden, um die Kapazitätsmenge auf einer Leitung anzuzeigen.

  • Polaritätstest
    Zwei 2-farbige LEDs liefern eine sichtbare Anzeige der an einem modularen Stecker vorhandenen Amtsbatteriepolarität. Klingelstrom wird durch eine rot/grün flimmernde LED (erscheint gelb) angezeigt. (Siehe Polaritätstest)
  • Modularer Test-Wahlschalter
    Die oben genannten Tests, mit Ausnahme der Polarität, können an Leitung 1 oder Leitung 2 über das Modularkabel durchgeführt werden. (Siehe Modulare Leitungsprüfung)

• Kalibrierung
  Im Widerstandsmodus wird ein interner Widerstandswert von 1 Megohm zum Vergleich mit dem Fehlerwiderstand des zu prüfenden Stromkreises oder der Anlage bereitgestellt.

Bedienung

Alle in den folgenden Abschnitten beschriebenen Tests und Vorgänge sind mit vom Amtstakt und jeder anderen elektrischen Stromquelle getrennten Anlagen durchzuführen. Dies gilt nicht für Pegel- und Leitungs-Polaritätstests.

Batterieprüfung und Funktionstest

Um eine Batterieprüfung und einen Funktionstest durchzuführen, stellen Sie den Schiebeschalter auf die Position "Kapazität". Ein Audio-Ton sollte am Lautsprecher zu hören sein, der eine gute Batterie anzeigt. Wenn der Audio-Ton nicht zu hören ist, schließen Sie die Prüfleitungen kurz und stellen Sie den Schiebeschalter auf die Position "Widerstand". Dies sollte eine schnelle Reihe von Pieptönen vom Lautsprecher erzeugen. Wenn keine Pieptöne zu hören sind, ersetzen Sie die Batterien wie im Wartungsabschnitt beschrieben und wiederholen Sie den Vorgang.

Ein Testgerät, das nach dem Einlegen einer neuen Batterie in einem der Modi nicht funktioniert, sollte ersetzt werden.

Kalibrierung

Stellen Sie den Schiebeschalter auf die Position "Widerstand" und berühren Sie den Clip der roten Prüfleitung mit der oberen Platte oder dem Schraubenkopf neben der Schiebeschalteröffnung. Dadurch wird ein Widerstand von 1 Megohm über einen internen Widerstand an die Prüfleitungen des Testgeräts angelegt. Das Gerät sollte dann eine Reihe von Pieptönen (Abb. 2) von etwa einem pro Sekunde erzeugen. Diese Pieptonrate wird im Folgenden als die "calibration rate" (Kalibrierungsrate) bezeichnet. Diese Rate variiert zwischen den Testgeräten aufgrund von Komponentenunterschieden und dem Batteriezustand. (Siehe Abb. 2)

Ein Stromkreis kann als frei von Isolationsfehlern angesehen werden, wenn er, mit der Widerstandsfunktion des 600LS Testgeräts geprüft, eine Reihe von Pieptönen mit einer Rate erzeugt, die gleich oder langsamer ist als die Pieptonrate von 1 Piepton alle 4 Sekunden, also ungefähr 4 Megohm.

Ton-Betrieb

Die Position "Ton" wird verwendet, um Leiterpaare zu identifizieren und die Durchgängigkeit zu prüfen. Das Dual-Ton-Tracing-Signal wird mit einem Standard-Telefonapparat oder einem Testgerät des Linienmonteurs mit dem Sprech-/Monitor-Schalter in der Monitor-Position erkannt. (Siehe Abb. 3)

Die Paaridentifikation kann wie folgt bestimmt werden: Bevor versucht wird, ein Leiterpaar zu identifizieren, sollte das Paar zuerst auf "shorts" (Kurzschlüsse) und "grounds" (Massefehler) getestet werden. Beide Bedingungen dämpfen (verringern) das Signal und erzeugen falsche Anzeigen. Gehen Sie wie im Abschnitt "Kapazität" beschrieben vor, um sicherzustellen, dass das Paar "clear" (fehlerfrei) ist.

Nachdem das Paar "cleared" (fehlerfrei) wurde, stellen Sie den Schiebeschalter auf die Position "tone" (Ton) und verbinden Sie die Prüfleitungen mit einem Ende der zu prüfenden Leitung und ein Testgerät des Linienmonteurs mit dem anderen Ende der zu prüfenden Leitung. Ein Paar mit einem "open" (unterbrochenen) Leiter erzeugt einen tiefen Ton, ähnlich einem "split" (geteilten) Paar.

Durchgangsprüfung

Um die Durchgängigkeit eines einzelnen Leiters zu prüfen, gehen Sie wie folgt vor: Stellen Sie den Schiebeschalter am 600LS Testgerät auf die Position "tone" (Ton). Verbinden Sie eine Prüfleitung des 600LS Testgeräts mit einer Leitung des Testgeräts des Linienmonteurs, um eine "series" (Reihen)-Verbindung herzustellen. Verbinden Sie die verbleibende Prüfleitung des 600LS mit einem Ende des zu prüfenden Leiters. Verwenden Sie die verbleibende Leitung am Testgerät des Linienmonteurs als "probe" (Sonde) und berühren Sie damit das andere Ende des Leiters, während Sie auf den Ton hören, der im Empfänger des Testgeräts des Linienmonteurs erzeugt wird. (Siehe Abb. 4)

Die Durchgängigkeit kann auch mit der "resistance" (Widerstands)-Funktion des 600LS Testgeräts geprüft werden. Dies geschieht durch den Nachweis eines relativen Widerstandsmangels in dem zu prüfenden Leiter. Stellen Sie dazu den Schiebeschalter auf die Position "resistance" (Widerstand) und verbinden Sie eine Prüfleitung mit einem Ende des zu prüfenden Leiters. (Siehe Abb. 5)
