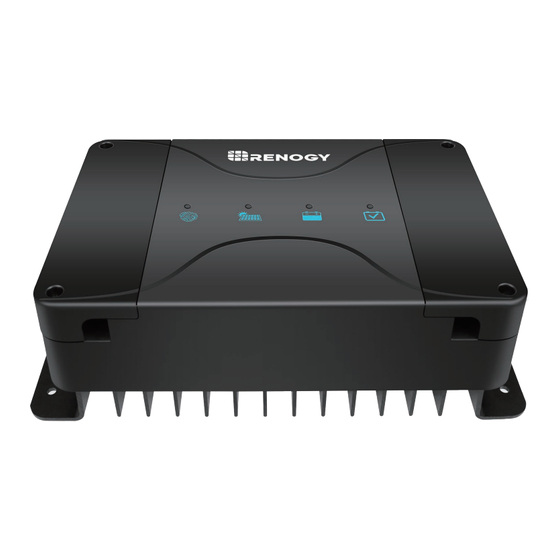

- Seite 1 Dual Input DC-DC On Board Batterieladegerät w/MPPT 30A | 50A Version 1.2...
-
Seite 2: Wichtige Sicherheitshinweise
Das Handbuch enthält wichtige Sicherheits-, Insatallations-, und Betriebshinweise für DCC Batterie Laderegler. Bevor Sie DCC Regler verwenden, bitte lesen Sie das Handbuch und installieren wie Installationshinweise. Renogy empfiehlt, das Ladegerät von einem qualifizierten Fachmann installieren zu lassen. Legen Sie den Reglern in ein sicheres Ort. Die folgenden Symbole werden im gesamten Handbuch verwendet, um auf potenziell gefährliche... - Seite 3 Sicherheit im Allgemein GEFAHR Verwenden Sie im Brandfall einen für Elektrogeräte geeigneten Feuerlöscher. WARNUNG Verwenden Sie das Produkt nur bestimmungsgemäß. Stellen Sie sicher, dass alle Verbindungen zum und vom Produkt dicht sind. Trennen Sie das Produkt von der Batterie. —Jede Zeit vor der Reinigung und Wartung. —vor einem Sicherungswechsel (nur durch Fachpersonal).
- Seite 4 Sicherheit beim elektronischen Anschluss des Produkts Lebensgefahr durch Stromschlag! GEFAHR Bei Installation auf Booten: Wenn Elektrogeräte falsch in Booten installiert sind, kann dies zu Korrosinschäden am Boot führen. Lassen Sie das Produkt von einem qualifizierten (Boots-) Elektriker installieren. Wenn Sie an elektrischen Anlagen arbeiten, sorgen Sie dafür, dass sich jemand in Ihrer Nähe befindet, der Ihnen in Notfällen helfen kann.
- Seite 5 Batteriesicherheit WARNUNG Batterien können aggressive und ätzende Säuren enthalten. Vermeiden Sie den Kontakt von Batterieflüssigkeit mit Ihrem Körper. Wenn Ihre Haut mit Batterieflüssigkeit in Berührung kommt, waschen Sie diesen Teil Ihres Körpers gründlich mit Wasser ein docter sofort. VORSICHT Tragen Sie bei Arbeiten an Batterien keine Metallgegenstände wie Uhren oder Ringe. Bleibatterien können Kurzschlüsse verursachen, die zu schweren Verletzungen führen können.
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemine Informationen Produktübersicht Kennzeichnung Maße Zusätzliche Komponenten Installation Befestigung des Geräts Verbindung des Geräts Typische Installation Kabel und Sicherung Betrieb LED-Anzeige Ladelogik Algorithmus des Solarladegeräts Fehlersuche Technische Spezifikationen... -
Seite 7: Allgemine Informationen
Allgemeine Information Der Renogy DCC ist ein integriertes DC / DC-Ladegerät für Doppelbatteriesysteme. Diese mehrstufige Einheit mit mehreren Eingängen dient zum Laden einer Servicebatterie zu 100%, entweder über eine Lichtmaschine oder über Sonnenkollektoren oder über eine Kombination aus beiden. Während die Lichtmaschine Ihres Fahrzeugs Ihrer Starterbatterie Priorität einräumt, kann Ihr Solar-System mit diesem intelligenten Ladegerät zuerst Ihre Servicebatterie... -
Seite 8: Produktübersicht
Produktübersicht Kennzeichnung der Komponenten BVS+ BVS- IGN+... -
Seite 9: Beschreibung
Schlüsselteile Kennzei Beschreibung chnung Positive (+) Eingangterminal für PV Reihe. Ringklemme benötigen ALT+ Positive (+) Eingangterminal von Starterbatterie OUT+ Positive (+) Ausgangterminal für Servicebatterie Gemeinsamer negativer (-) Anschluss für Solarmodul-Reihe, NEG- Starterbatterie und Servicebatterie RS485 Kommunikationsport für die Datenübertragung. Zukünftige Entwicklung. Batterietemperatursensor-Port verwendet Daten für genaue Temperaturkompensation und Ladespannungsanpassung Batteriespannungssensor polaritätsempfindlicher Anschluss zur genaue... -
Seite 10: Maße
Maße 244mm 227mm 215mm φ4.5mm... -
Seite 11: Zusätzliche Komponenten
Zusätzliche Komponenten im Paket enthaltene zusätzliche Komponenten: Batterie Temperatursensor Die richtige Batterieladespannung ist wichtig für optimale Leistung und Langlebigkeit der Batterie. Dieser Ferntemperatursensor misst die Temperatur an der Batterie. Damit kann der DC-DC-Laderegler diese Daten für eine genaue Temperaturkompensation verwenden und Ladespannung anpassen. -
Seite 12: Installation
Installation Montieren Sie das Batterieladegerät Gefahr Montieren Sie das Produkt niemals an Orten, an denen die Gefahr einer Gas- oder Staubexplosion besteht. HINWEISE Sorgen Sie für einen sicheren Stand! Das Produkt muss so aufgestellt und befestigt werden, dass es nicht umkippen oder herunterfallen kann. - Seite 13 Temperatursensor anschließen Der Temperatursensor hat an einem Ende einen grünen Gehäuseverbinder und am anderen Ende eine Metallsonde. Richten Sie das grüne Gehäuse einfach aus und schließen Sie es an die BTS-Klemme am DCDC an. Platzieren Sie das Sondenende des Sensors in der Nähe oder über der Batterie, um die Temperatur in dem Bereich zu überwachen.
- Seite 14 IGN-Signalkabel anschließen Die Verpackung enthält ein IGN-Signalkabel für intelligente Lichtmaschinen. Sie können Ihren eigenen 18-16AWG Kupferdraht verwenden, wenn Sie eine längere Kabel benötigen. Wenn Sie eine herkömmliche Lichtmaschine haben, können Sie das mitgelieferte Kabel als BVS (oben) verwenden. Verbinden Sie die positive Leitung mit der linken Seite des grünen Gehäuses und verbinden Sie dann die negative Leitung mit der rechten Seite des grünen Gehäuses.
-
Seite 15: Verbindung Des Geräts
Schließen Sie den Laderegler an WARNUNG Polen Sie nicht um. Sonst wird es zu Verletzungen und Schäden am Gerät führen. VORSICHT Es ist in jeder Situation verboten, Batterieflüssigkeit zu berühren. Batterien mit Zellkurzschluss sollten nicht geladen werden, da sich durch die Überhitzung der Batterie explosive Gase bilden können. -
Seite 16: Typische Installation
Mc-4 Sicherung Starter Hause batterie+ Batterie+ ANL Sicherung Hausebatterie Generator Starterbetterie Kabel und Sicherungsgröße Sicherung Sicherungswert des Sicherungswert Nennstrom Produkt Fahrzeugeingangs des Laderegler DCC30S DCC50S Kabelgröße Länge(m) Produkt empfohlene Kabelgröße 5-8 mm² DCC30S 13-21 mm² 13 mm² DCC50S 21 mm²... -
Seite 17: Betrieb
Betrieb LED-Anzeige Indikatoren beim Solarlade Status Farbe Beschreibung Hauptladung(MPPT) Langsam blinken Schnellladung einmal blinken Erhaltungsladung Schnell blinken Ausgleichsladung Zweimal blinken Stromgrenze Ladung nicht aufladen Servicebatterie Indikatoren Status Farbe Beschreibung Grün Batterie voll Gelb Batteriespannung normal Batterie Unterspannung Langsam blinken Batterie tief entladen Schnell blinken Batterie Überspannung/Übertemperatur Generator/Ladeindikator... -
Seite 18: Ladelogik
Ladelogik Generator mit Starterbatterie und Servicebatterie verbinden (kein Solarpanel oder nicht in der Nacht) Der DCC Laderegler wird die Servicebatterie gemäß der Starterbatteriespannung verbinden oder trennen. Starterbatteriespannung Generator-Typ Cut-in Cut-off Traditioneller Generator ＞13,2V, für 15 Sekunden ＜12,7V Smart Generator ＞12,0V, für 15 Sekunden ＜11,5V Der DCC stoppt den Ladevorgang, wenn die Eingangsspannung des Generators höher als 16,5 V ist, und stellt den Ladevorgang wieder her, wenn die Spannung niedriger als... -
Seite 19: Algorithmus Des Solarladegeräts
Betriebstemperatur Der DCC50S verringert die Ausgangsleistung, wenn seine Innentemperatur im Bereich von 65 ℃ bis 80 ℃liegt. Der Ladevorgang wird abgebrochen, wenn die Temperatur über 80℃ liegt, und der Ladevorgang wird wieder aufgenommen, wenn die Temperatur unter 60℃ liegt. Wenn der Servicebatterietyp Blei ist, stoppt der DCC50S das Laden der Servicebatterie, wenn die Temperatur unter -36℃liegt, und lädt sie wieder auf, wenn sie über -34℃... -
Seite 20: Einschränkung Der Effektivität
Einschränkung der Effektivität Die Temperatur ist ein großer Feind der Solarmodule. Wenn die Umgebungstemperatur steigt, wird sich die Betriebsspannung (Vmp) verringen und begrenzt die Stromerzeugung des Solarmoduls. Trotz der Effektivität der MPPT-Technologie wird der Ladealgorithmus möglicherweise nicht viel zu arbeiten haben und daher ist ein Leistungsabfall unvermeidlich. - Seite 21 Konstantes Laden: Wenn die Batterie den konstanten Spannungssollwert erreicht, beginnt der Laderegler im konstanten Lademodus zu arbeiten, wobei es nicht mehr MPPT auflädt. Der Strom wird allmählich abfallen. Dies hat zwei Stufen, Equalize und Boost, und sie werden nicht ständig bei einem vollen Laden ausgeführt, um zu viel Gasniederschlag oder eine Überhitzung der Batterie zu vermeiden.
-
Seite 22: Fehlersuche
Fehlersuche Öffnen Sie das Gerät nicht. Sonst würde ein Stromschlag vortreten. VORSICHT Wenn Sie noch Fragen zum Produkt haben, wenden Sie sich bitte an unseren HINWEIS Kundensupport (Adressen auf der Rückseite der Bedienungsanleitung). Solarlade Indikator Fehler suchen Stellen Sie sicher, dass das Solarmodul nicht beschattet wird( von einem Baum usw. -
Seite 23: Technische Spezifikationen
Technische Spezifikationen Produkt DCC30S DCC50S Systemspannung 12VDC Bereich von Batteriespannung 9~16VDC Max. Ladestrom SLA, GEL, FLD, LI, USER Batterietyp MPPT Service Batterielademode bis zu 97% Ladeeffizenz Max. Solareingangspannung Max. Solareingangsleistung 400W 660W Traditoneller Generator:13,2-16VDC Generator Eingangspannung Smart Generator(Euro 6): 12-16VDC Max. - Seite 24 RENOGY.COM Renogy reserves the right to change the contents of this manual without notice. 2775 E Philadelphia St, Ontario, CA 91761, USA 909-287-7111 www.renogy.com support@renogy.com 苏州高新区科技城培源路1号5号楼-4 400-6636-695 https://www.renogy.cn support@renogy.cn https://www.renogy.jp supportjp@renogy.com https://ca.renogy.com supportca@renogy.com https://au.renogy.com supportau@renogy.com https://uk.renogy.com supportuk@renogy.com https://de.renogy.com supportde@renogy.com...
