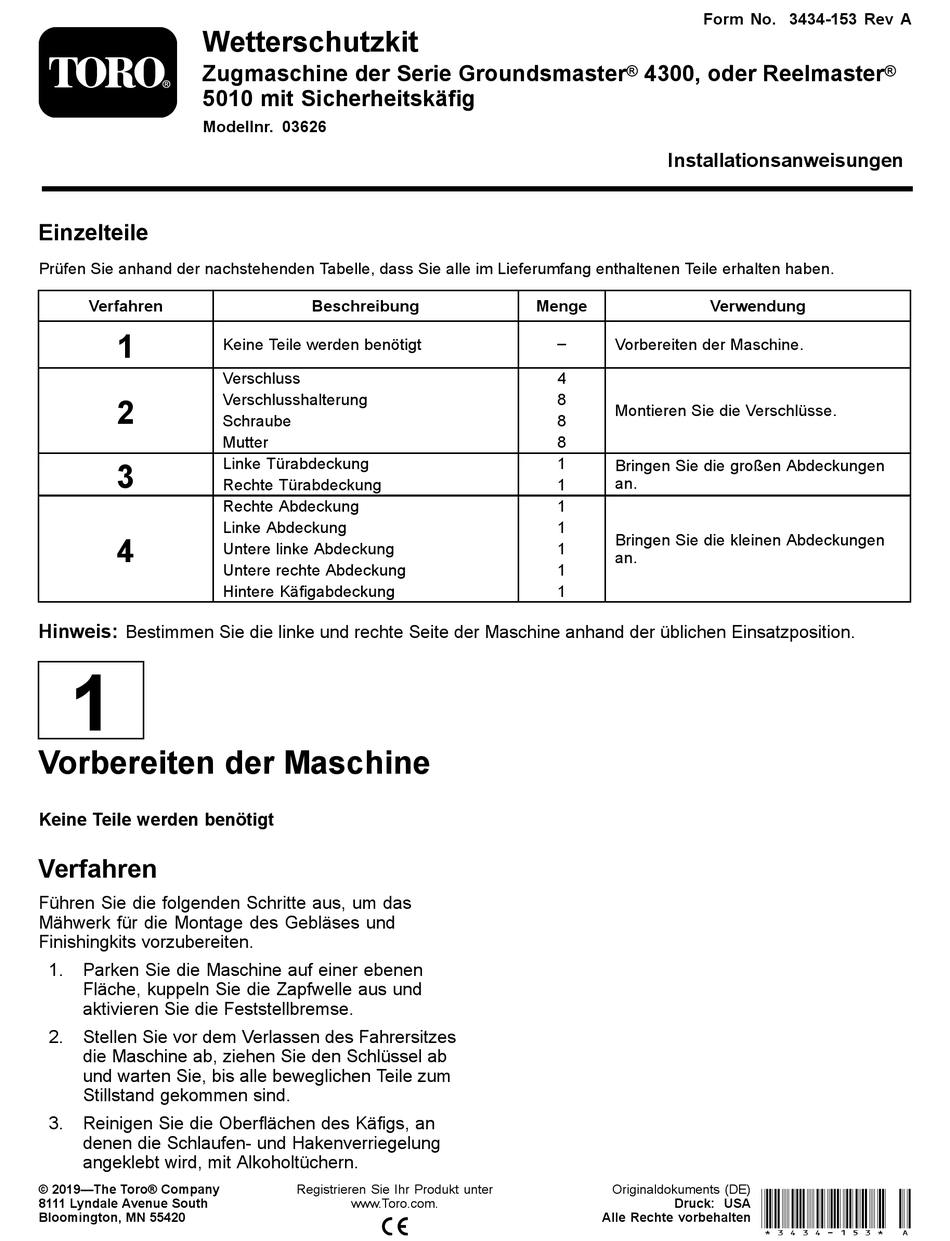

Toro 03626 Installationsanweisungen

Wetterschutzkit
Zugmaschine der Serie Groundsmaster
5010 mit Sicherheitskäfig
Modellnr. 03626
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
4
Hinweis:
Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.
1
Vorbereiten der Maschine
Keine Teile werden benötigt
Verfahren
Führen Sie die folgenden Schritte aus, um das
Mähwerk für die Montage des Gebläses und
Finishingkits vorzubereiten.
1. Parken Sie die Maschine auf einer ebenen
Fläche, kuppeln Sie die Zapfwelle aus und
aktivieren Sie die Feststellbremse.
2. Stellen Sie vor dem Verlassen des Fahrersitzes
die Maschine ab, ziehen Sie den Schlüssel ab
und warten Sie, bis alle beweglichen Teile zum
Stillstand gekommen sind.
3. Reinigen Sie die Oberflächen des Käfigs, an
denen die Schlaufen- und Hakenverriegelung
angeklebt wird, mit Alkoholtüchern.
© 2019—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Beschreibung
Keine Teile werden benötigt
Verschluss
Verschlusshalterung
Schraube
Mutter
Linke Türabdeckung
Rechte Türabdeckung
Rechte Abdeckung
Linke Abdeckung
Untere linke Abdeckung
Untere rechte Abdeckung
Hintere Käfigabdeckung
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Form No. 3434-153 Rev A
® 4300, oder Reelmaster
Installationsanweisungen
Menge Verwendung
–
Vorbereiten der Maschine.
4
8
Montieren Sie die Verschlüsse.
8
8
1
Bringen Sie die großen Abdeckungen
an.
1
1
1
Bringen Sie die kleinen Abdeckungen
1
an.
1
1
Originaldokuments (DE)
Alle Rechte vorbehalten *3434-153* A
Druck: USA
®
