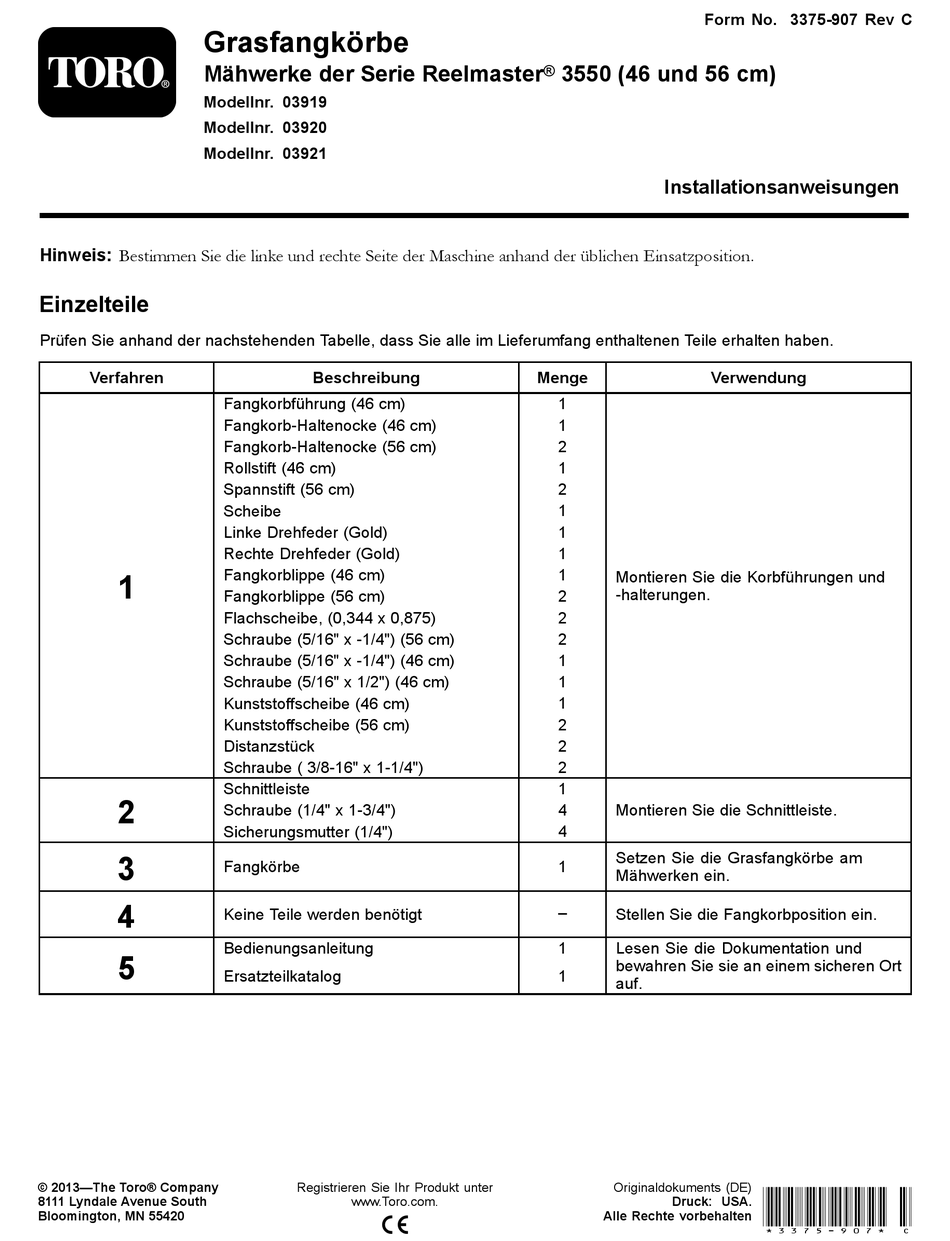

Grasfangkörbe
Mähwerke der Serie Reelmaster
Modellnr. 03919
Modellnr. 03920
Modellnr. 03921
Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
4
5
© 2013—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Beschreibung
Fangkorbführung (46 cm)
Fangkorb-Haltenocke (46 cm)
Fangkorb-Haltenocke (56 cm)
Rollstift (46 cm)
Spannstift (56 cm)
Scheibe
Linke Drehfeder (Gold)
Rechte Drehfeder (Gold)
Fangkorblippe (46 cm)
Fangkorblippe (56 cm)
Flachscheibe, (0,344 x 0,875)
Schraube (5/16" x -1/4") (56 cm)
Schraube (5/16" x -1/4") (46 cm)
Schraube (5/16" x 1/2") (46 cm)
Kunststoffscheibe (46 cm)
Kunststoffscheibe (56 cm)
Distanzstück
Schraube ( 3/8-16" x 1-1/4")
Schnittleiste
Schraube (1/4" x 1-3/4")
Sicherungsmutter (1/4")
Fangkörbe
Keine Teile werden benötigt
Bedienungsanleitung
Ersatzteilkatalog
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Form No. 3375-907 Rev C
®
3550 (46 und 56 cm)
Installationsanweisungen
Menge
Verwendung
1
1
2
1
2
1
1
1
1
Montieren Sie die Korbführungen und
-halterungen.
2
2
2
1
1
1
2
2
2
1
4
Montieren Sie die Schnittleiste.
4
Setzen Sie die Grasfangkörbe am
1
Mähwerken ein.
–
Stellen Sie die Fangkorbposition ein.
1
Lesen Sie die Dokumentation und
bewahren Sie sie an einem sicheren Ort
1
auf.
Originaldokuments (DE)
Druck: USA.
Alle Rechte vorbehalten
*3375-907* C
