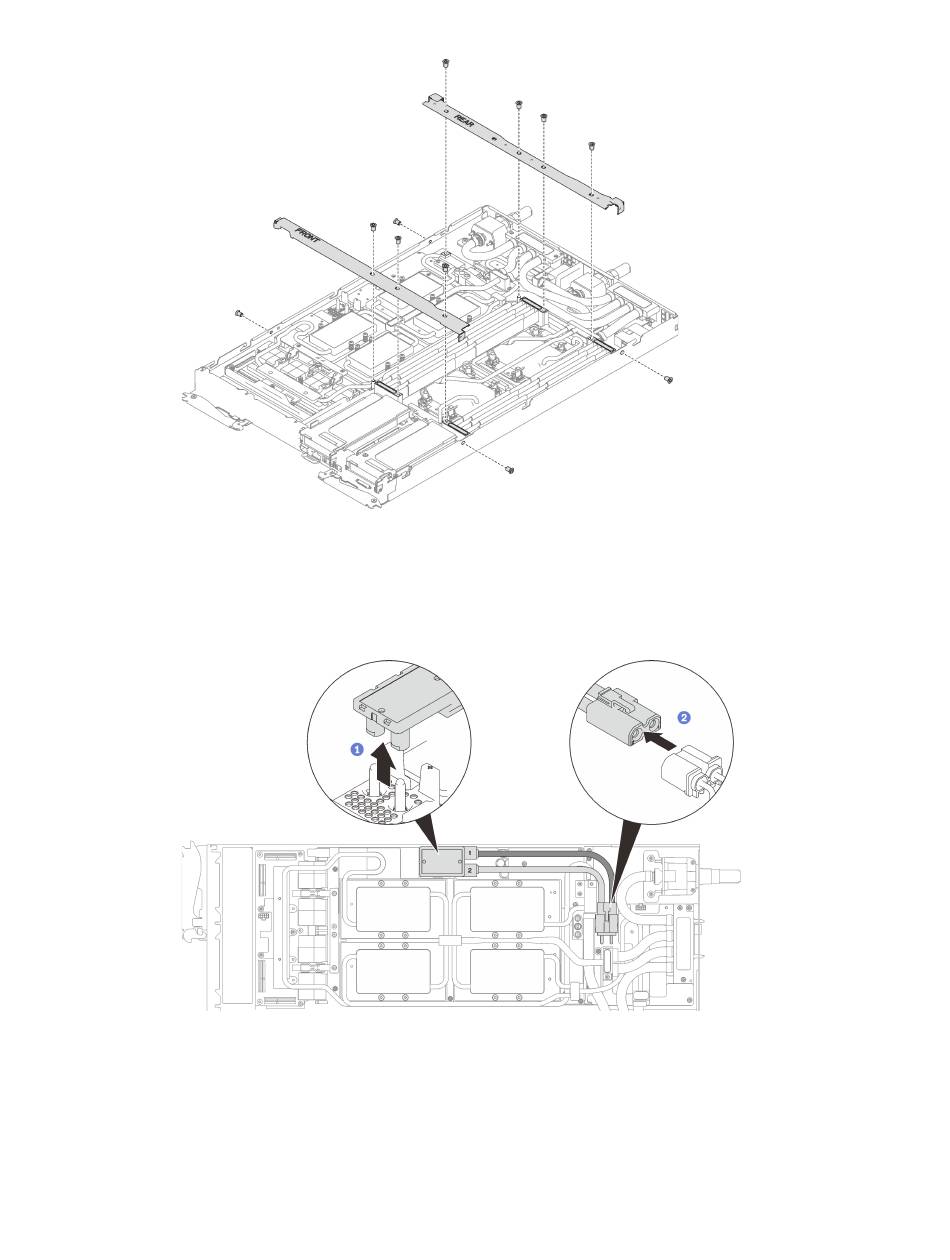

Abbildung 394. Entfernen der Querstrebe
j.
Informationen zum Trennen von Kabeln entsprechend Ihrer Konfiguration finden Sie unter
„Entfernungsreihenfolge für Kabel" auf Seite
k.
Ziehen Sie das GPU-Netzkabel ab.
Abbildung 395. Entfernen des GPU-Netzkabels
l.
Entfernen Sie abhängig von der Konfiguration die Klemmplatte oder das Laufwerk.
• Entfernen der Klemmplatte: Entfernen Sie die zwei Schrauben an der Klemmplatte, um die
Klemmplatte entfernen zu können.
41.
.
Kapitel 3
Prozeduren beim Hardwareaustausch
393
