1. Entfernen Sie die Schrauben. Fassen Sie anschließend den Adapter an den Kanten und ziehen
Sie ihn vorsichtig aus dem PCIe-Adapterrahmen.

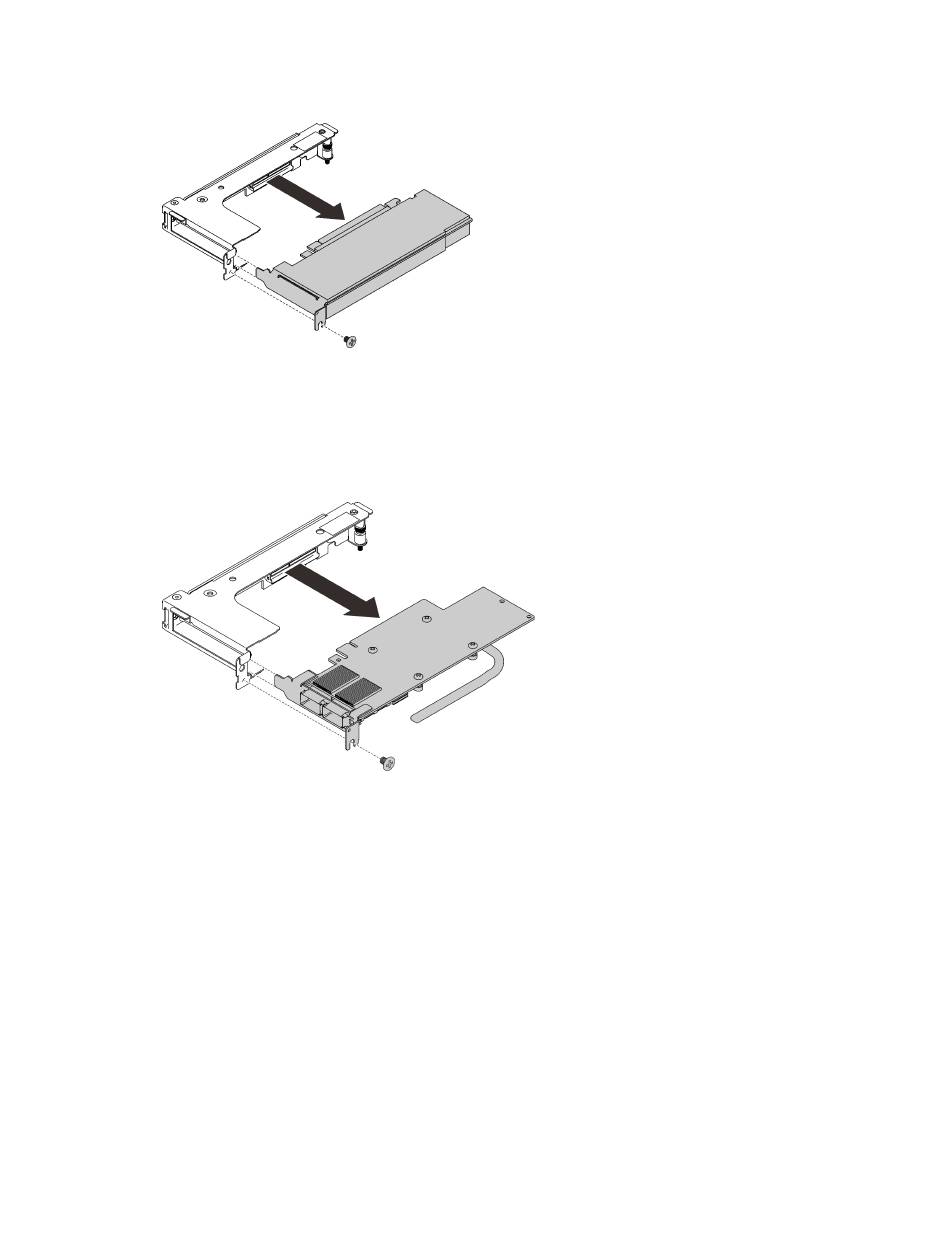

Abbildung 168. Entfernen eines allgemeinen Adapters
Entfernen eines Mellanox ConnectX-6-Adapters
1. Entfernen Sie die Schrauben. Fassen Sie anschließend den Adapter an den Kanten und ziehen
Sie ihn vorsichtig aus dem PCIe-Adapterrahmen.
Abbildung 169. Entfernen eines Mellanox ConnectX-6-Adapters
2. ❶ Ziehen Sie die beiden Verriegelungen vorsichtig nach außen und ❷ öffnen Sie die untere
Kabelklemmenabdeckung. ❸ Entfernen Sie dann die Kabelklemme von den Anschlüssen.
3. ❹ Ziehen Sie die schwarzen Mylarfolien vorsichtig nach außen.
4. ❺ Ziehen Sie die Kabelanschlüsse aus dem Adapter.
200
ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch
