1. Bringen Sie die Stromversorgungsplatine wieder an (siehe
Seite
221).
2. Überprüfen Sie die Gap-Pads auf der Rückseite des VR-Wasserkreislaufs und ersetzen Sie sie durch
neue, wenn sie beschädigt sind oder fehlen.

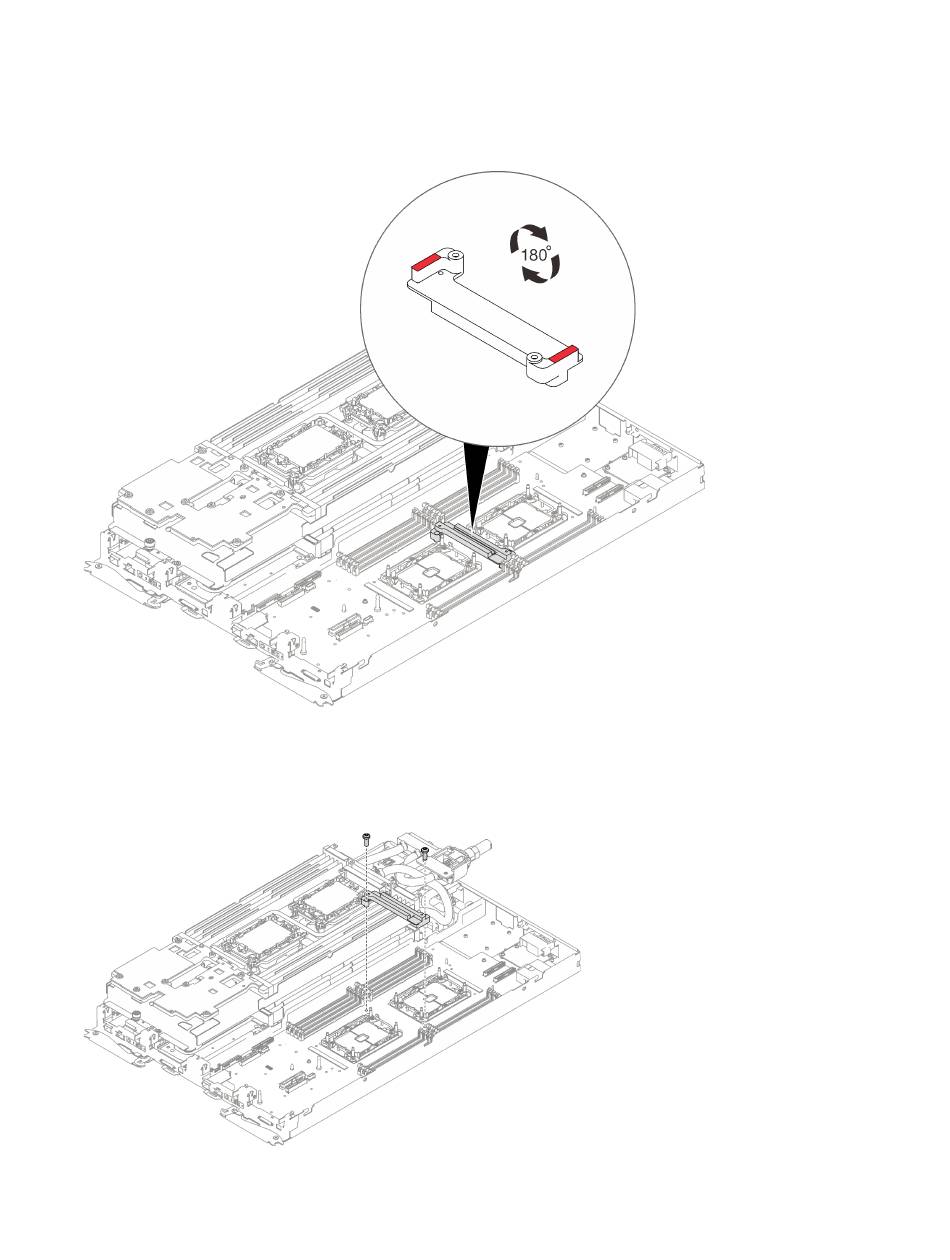

Abbildung 238. VR-Wasserkreislauf – Gap-Pads
3. Richten Sie die VR-Wasserkreislaufschiene an den Öffnungen in der Systemplatine aus. Ziehen Sie dann
die zwei T10-Torx-Schrauben (pro Knoten) an.
Abbildung 239. Installation der VR-Wasserkreislaufschiene
262
ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch
„Stromversorgungsplatine installieren" auf
