– „Sicherheitsprüfungscheckliste" auf Seite 56
• Turn off the corresponding DWC Einbaurahmen that you are going to perform the task on.
Anmerkung: Wenn gemeinsam genutzte E/A-Adapter installiert sind, müssen Sie zuerst den zusätzlichen
Knoten (Knoten 1/3/5/7/9/11) und anschließend den primären Knoten (Knoten 2/4/6/8/10/12) ausschalten.
Anmerkung: Stellen Sie sicher, dass Sie den „SD650 V2 oder SD650-N V2 Neptune DWC Wasserkreislauf-
Service-Satz" für die Installation der Komponenten bereitliegen haben.
Watch the procedure. A video of the installation and removal process is available:
• Youtube:
https://www.youtube.com/channel/UCjqE4XzuvdHpVM9lXt41M8g/featured
Vorgehensweise

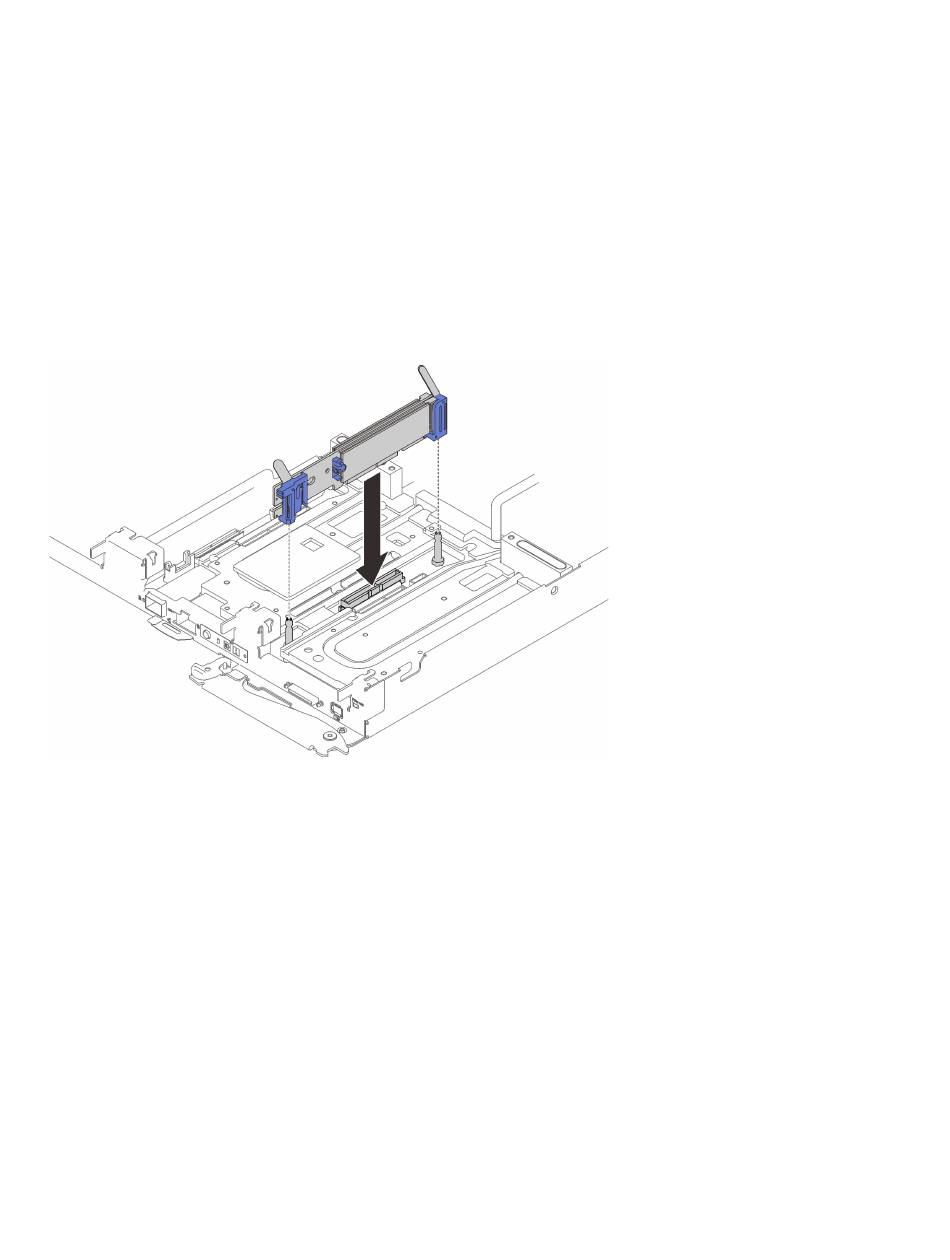

Abbildung 162. Installieren der M.2-Rückwandplatine
Schritt 1. Richten Sie die Öffnungen an der Unterseite der blauen Kunststoffträger an jedem Ende der M.2-
Rückwandplatine mit Führungsstiften auf der Systemplatine aus. Setzen Sie dann die
Rückwandplatine in den Anschluss auf der Systemplatine ein. Drücken Sie die M.2-
Rückwandplatine nach unten, um sie vollständig einzusetzen.
Nach dieser Aufgabe
1. Bringen Sie die Abdeckung des Einbaurahmens wieder an (siehe
installieren" auf Seite
2. Installieren Sie den Einbaurahmen wieder (siehe
155).
Anmerkung: For safety, use the lift tool to install the tray into the rack.
3. Connect all required external cables to the enclosure.
Anmerkung: Use extra forces to connect QSFP cables to the enclosure if Mellanox ConnectX-6
adapters are installed.
192
ThinkSystem SD650 V2/SD650-N V2 Neptune DWC Einbaurahmen und DW612 Neptune DWC GehäuseWartungshandbuch
159).
„Abdeckung des Einbaurahmens
„DWC Einbaurahmen im Gehäuse installieren" auf Seite
