• Read the following sections to ensure that you work safely.
– „Installationsrichtlinien" auf Seite 55
– „Sicherheitsprüfungscheckliste" auf Seite 56
• Turn off the corresponding DWC Einbaurahmen that you are going to perform the task on.
Anmerkung: Wenn gemeinsam genutzte E/A-Adapter installiert sind, müssen Sie zuerst den zusätzlichen
Knoten (Knoten 1/3/5/7/9/11) und anschließend den primären Knoten (Knoten 2/4/6/8/10/12) ausschalten.
• Disconnect all external cables from the enclosure.
Anmerkung: Use extra forces to disconnect QSFP cables if they are connected to the solution.
Watch the procedure. A video of the installation and removal process is available:
• Youtube: https://www.youtube.com/channel/UCjqE4XzuvdHpVM9lXt41M8g/featured
Vorgehensweise
Schritt 1. Make preparations for this task.
a. Entfernen Sie den Einbaurahmen (siehe
auf Seite
Achtung: For safety, use the lift tool to remove the tray from the rack.
b. Entfernen Sie die Abdeckung des Einbaurahmens (siehe
entfernen" auf Seite
c. Entfernen Sie die Laufwerkhalterung (siehe
Schritt 2. Es gibt unterschiedliche Verfahren zum Entfernen von ein und zwei Laufwerken. Gehen Sie
entsprechend Ihrer Konfiguration vor.
Gehen Sie zum Entfernen von nur einem Laufwerk wie folgt vor.
1. Entfernen Sie das Laufwerk.
a. ❶ Ziehen Sie am Entriegelungshebel.
b. ❷ Schieben Sie das Laufwerk aus der Laufwerkhalterung.
c. ❸ Trennen Sie den Kabelanschluss.

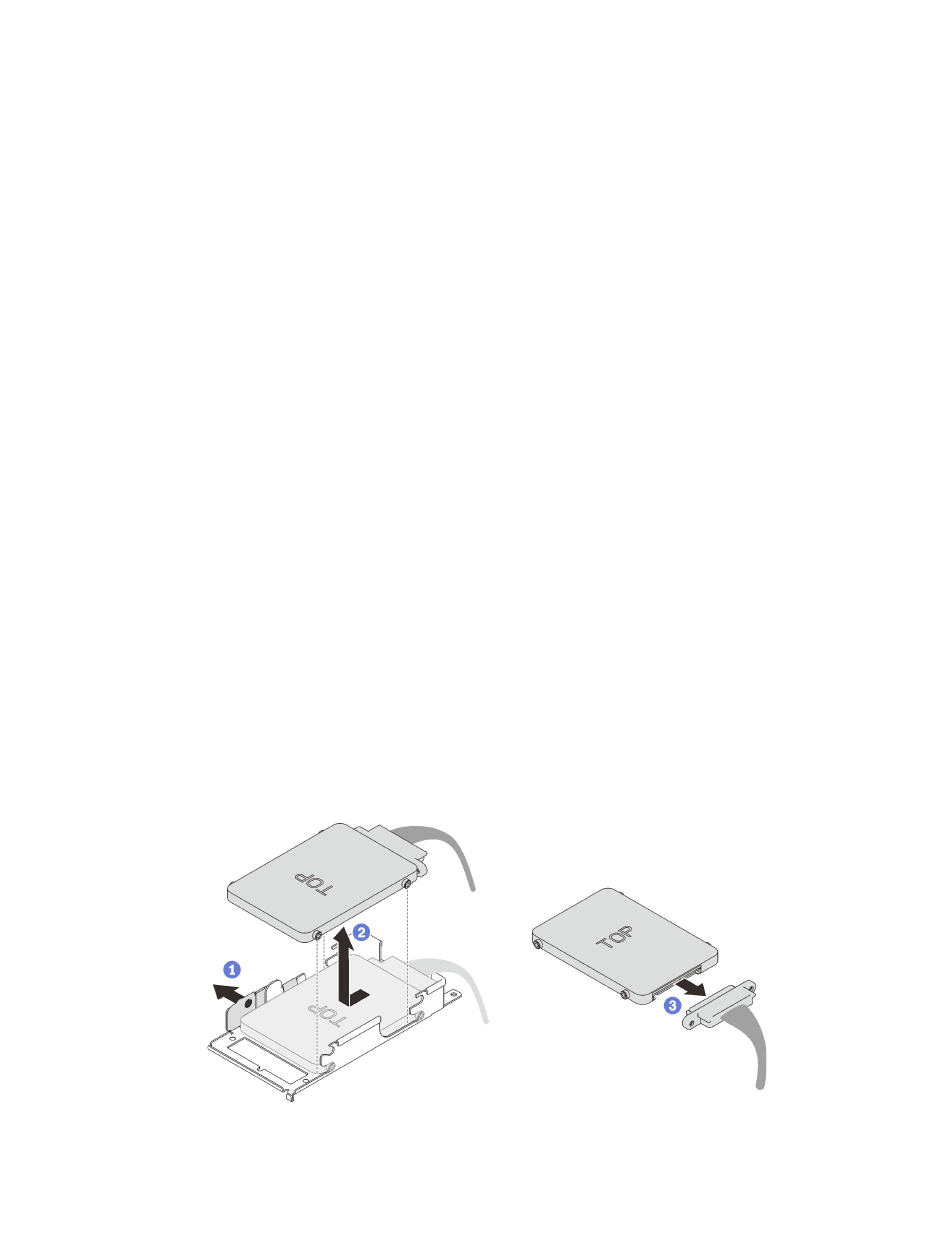

Abbildung 144. Laufwerk entfernen
Gehen Sie zum Entfernen von zwei Laufwerken wie folgt vor.
154).
157).
„DWC Einbaurahmen aus dem Gehäuse entfernen"
„Abdeckung des Einbaurahmens
„Laufwerkhalterung entfernen" auf Seite
.
Kapitel 3 Prozeduren beim Hardwareaustausch
179).
