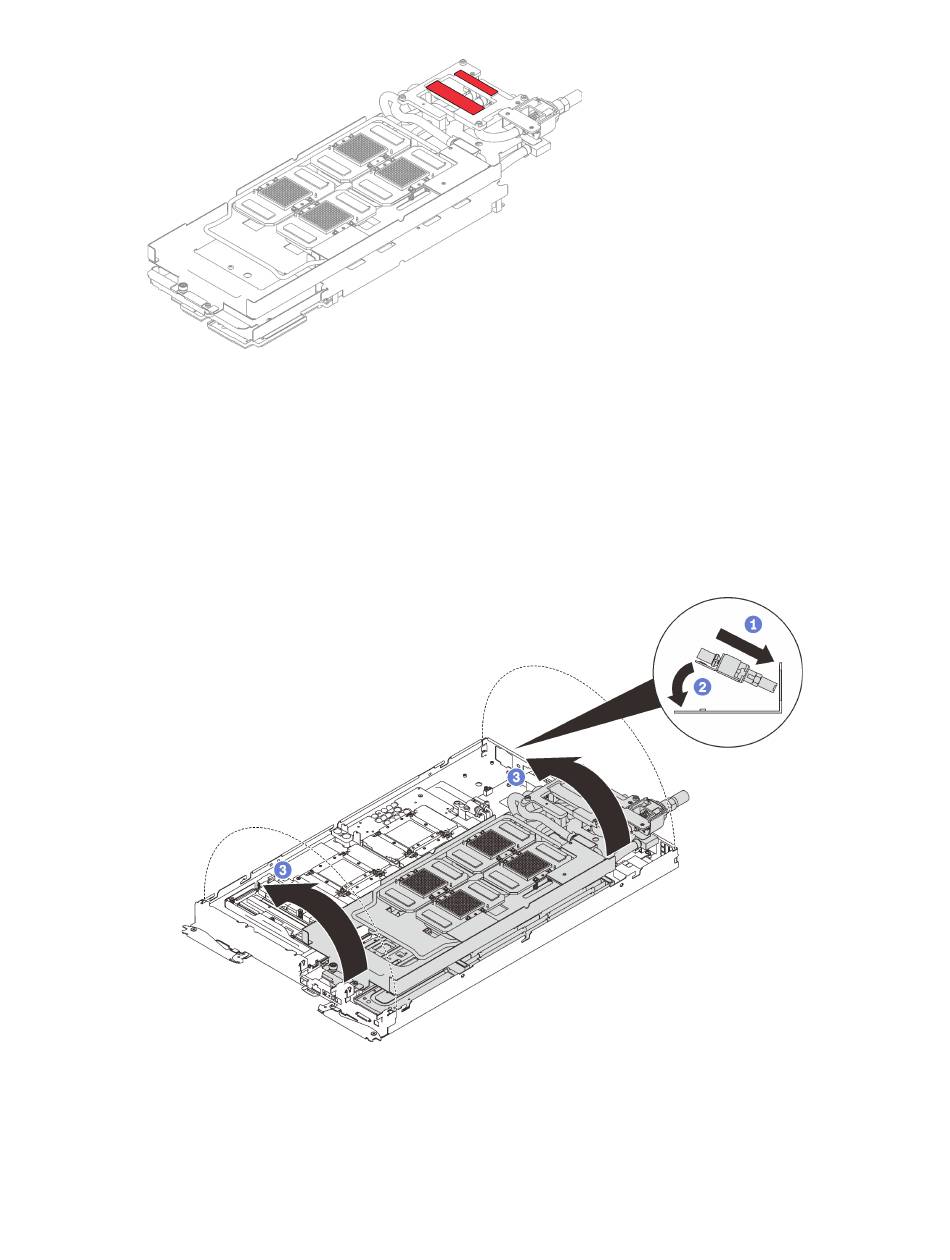

Abbildung 382. Gap-Pads auf dem Wasserkreislauf
Schritt 8. Setzen Sie den Wasserkreislauf wieder ein.
❶ Klappen Sie die Oberseite des Wasserkreislaufs vorsichtig um.
a.
❷ Führen Sie den Schnellanschluss vorsichtig wie gezeigt in die Öffnung des Einbaurahmens
b.
ein.
❸ Richten Sie den Wasserkreislauf vorsichtig an den acht Führungsstiften der vier GPU-
c.
Kühlplatten aus. Senken Sie dann den Wasserkreislauf vorsichtig ab und stellen Sie sicher,
dass er fest auf der GPU-Platine sitzt.
Abbildung 383. Installieren des Wasserkreislaufs
Schritt 9. Lösen Sie alle Schrauben der Wasserkreislaufhalterung (15 x PH2-Kreuzschlitzschrauben).
.
