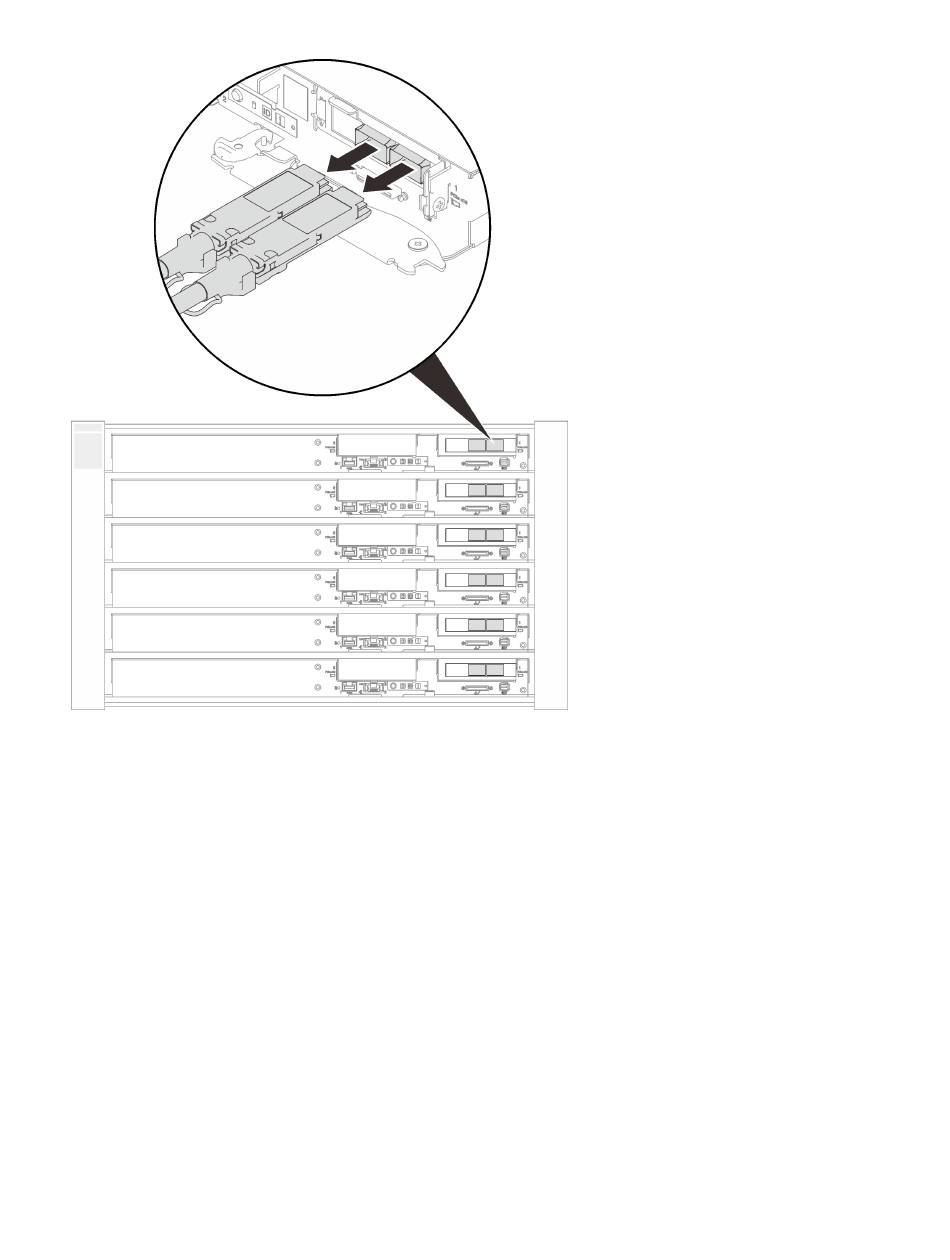

Abbildung 179. Trennen der QSFP-Kabel vom SD650-N V2 Einbaurahmen
Watch the procedure. A video of the installation and removal process is available:
• Youtube:
https://www.youtube.com/channel/UCjqE4XzuvdHpVM9lXt41M8g/featured
Vorgehensweise
Schritt 1. Make preparations for this task.
a. Wenn gemeinsam genutzte E/A-Adapter installiert sind, müssen Sie zuerst den zusätzlichen
Knoten (Knoten 1/3/5/7/9/11) und anschließend den primären Knoten (Knoten 2/4/6/8/10/12)
ausschalten.
Wichtig: Der primäre Adapter ist immer auf dem rechten Knoten (Knoten 2/4/6/8/10/12)
installiert, während der zusätzliche Adapter auf dem linken Knoten (Knoten 1/3/5/7/9/11)
installiert ist. Wenn ein zusätzlicher Knoten zum Betrieb einen angeschlossenen und
funktionierenden primären Knoten benötigt, befolgen Sie stets die folgende Ein- und
Ausschaltreihenfolge:
• Beim Ausschalten der Knoten müssen Sie immer zuerst den Knoten 1/3/5/7/9/11
(zusätzlicher Knoten) ausschalten.
• Beim Einschalten der Knoten müssen Sie immer zuerst den Knoten 2/4/6/8/10/12
(primärer Knoten) einschalten.
