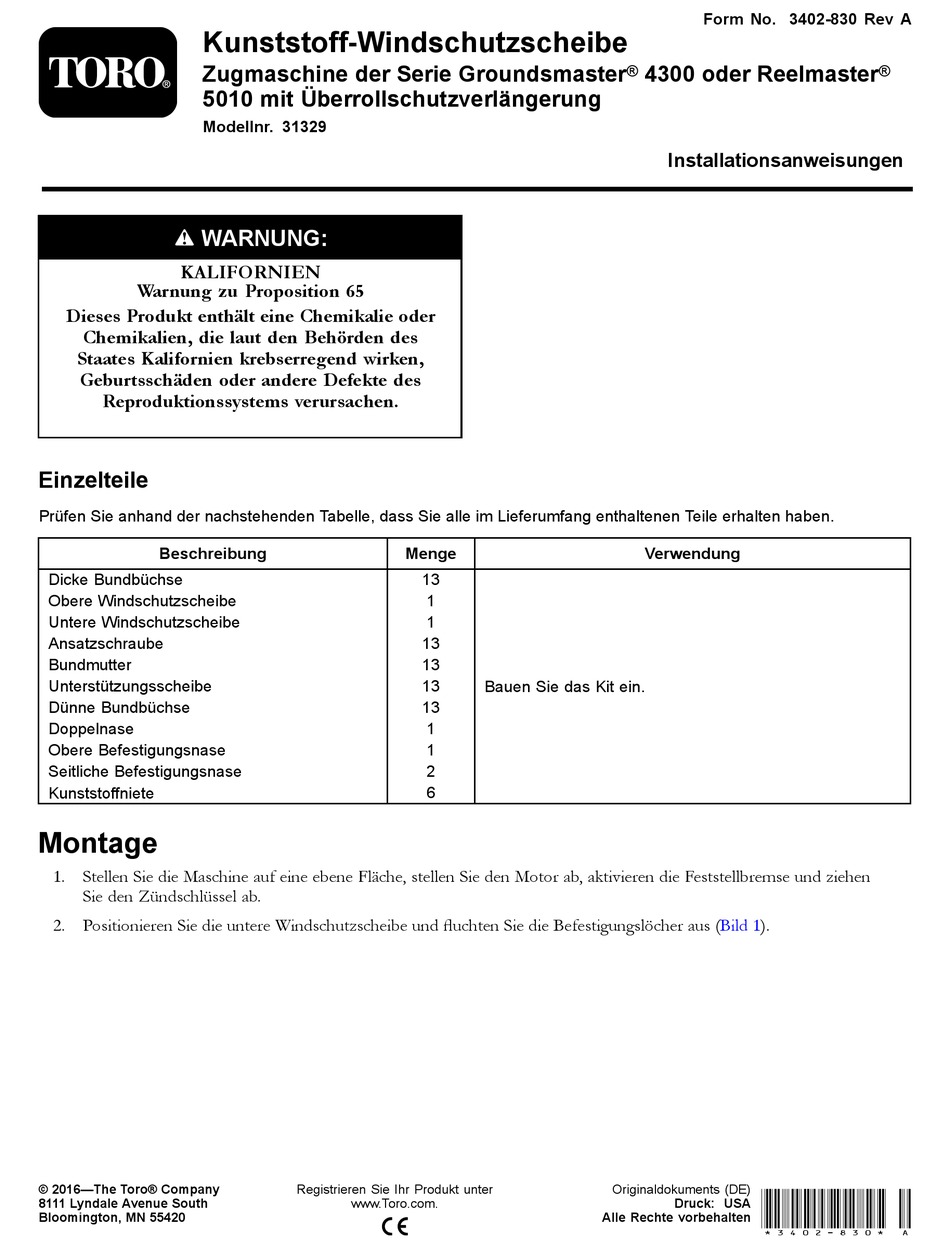

Kunststoff-Windschutzscheibe
Zugmaschine der Serie Groundsmaster
5010 mit Überrollschutzverlängerung
Modellnr. 31329
WARNUNG:
KALIFORNIEN
Warnung zu Proposition 65
Dieses Produkt enthält eine Chemikalie oder
Chemikalien, die laut den Behörden des
Staates Kalifornien krebserregend wirken,
Geburtsschäden oder andere Defekte des
Reproduktionssystems verursachen.
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Beschreibung
Dicke Bundbüchse
Obere Windschutzscheibe
Untere Windschutzscheibe
Ansatzschraube
Bundmutter
Unterstützungsscheibe
Dünne Bundbüchse
Doppelnase
Obere Befestigungsnase
Seitliche Befestigungsnase
Kunststoffniete
Montage
1. Stellen Sie die Maschine auf eine ebene Fläche, stellen Sie den Motor ab, aktivieren die Feststellbremse und ziehen
Sie den Zündschlüssel ab.
2. Positionieren Sie die untere Windschutzscheibe und fluchten Sie die Befestigungslöcher aus
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Menge
13
1
1
13
13
13
13
1
1
2
6
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
4300 oder Reelmaster
Verwendung
Bauen Sie das Kit ein.
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3402-830 Rev A
Installationsanweisungen
(Bild
1).
*3402-830* A
Druck: USA
®
Werbung
Verwandte Anleitungen für Toro Groundsmaster 4300
Inhaltszusammenfassung für Toro Groundsmaster 4300
- Seite 1 1. Stellen Sie die Maschine auf eine ebene Fläche, stellen Sie den Motor ab, aktivieren die Feststellbremse und ziehen Sie den Zündschlüssel ab. 2. Positionieren Sie die untere Windschutzscheibe und fluchten Sie die Befestigungslöcher aus (Bild © 2016—The Toro® Company Registrieren Sie Ihr Produkt unter Originaldokuments (DE) *3402-830* A 8111 Lyndale Avenue South www.Toro.com.
- Seite 2 Bild 1 1. Obere Windschutzscheibe 5. Untere Windschutzscheibe 9. Kunststoffniete 2. Dünne Bundbüchse 6. Dicke Bundbüchse 10. Seitliche Befestigungsnase (2) 3. Unterstützungsscheibe 7. Obere Befestigungsnase 11. Doppelnase 4. Ansatzschraube 8. Bundmutter 3. Befestigen Sie die Ecken der unteren Windschutzscheibe mit den Schrauben am Rahmen, wie in Bild 1 abgebildet.
- Seite 3 Bild 2 Befestigen der oberen Befestigungsnase am Rahmen 1. Dicke Bundbüchse 4. Mutter 2. Obere Befestigungsnase 5. Rahmen 3. Kunststoffniete (2) 8. Befestigen Sie die untere Mitte der oberen Windschutzscheibe und die obere Mitte der unteren Windschutzscheibe mit der Doppelnase und den anderen Schrauben, wie in Bild 1 abgebildet.
