Bemessungsstromkodierung

Einschubrahmen und Leistungsschalter in Einschubtechnik sind standardmäßig mit einer
Bemessungsstromkodierung ausgestattet.

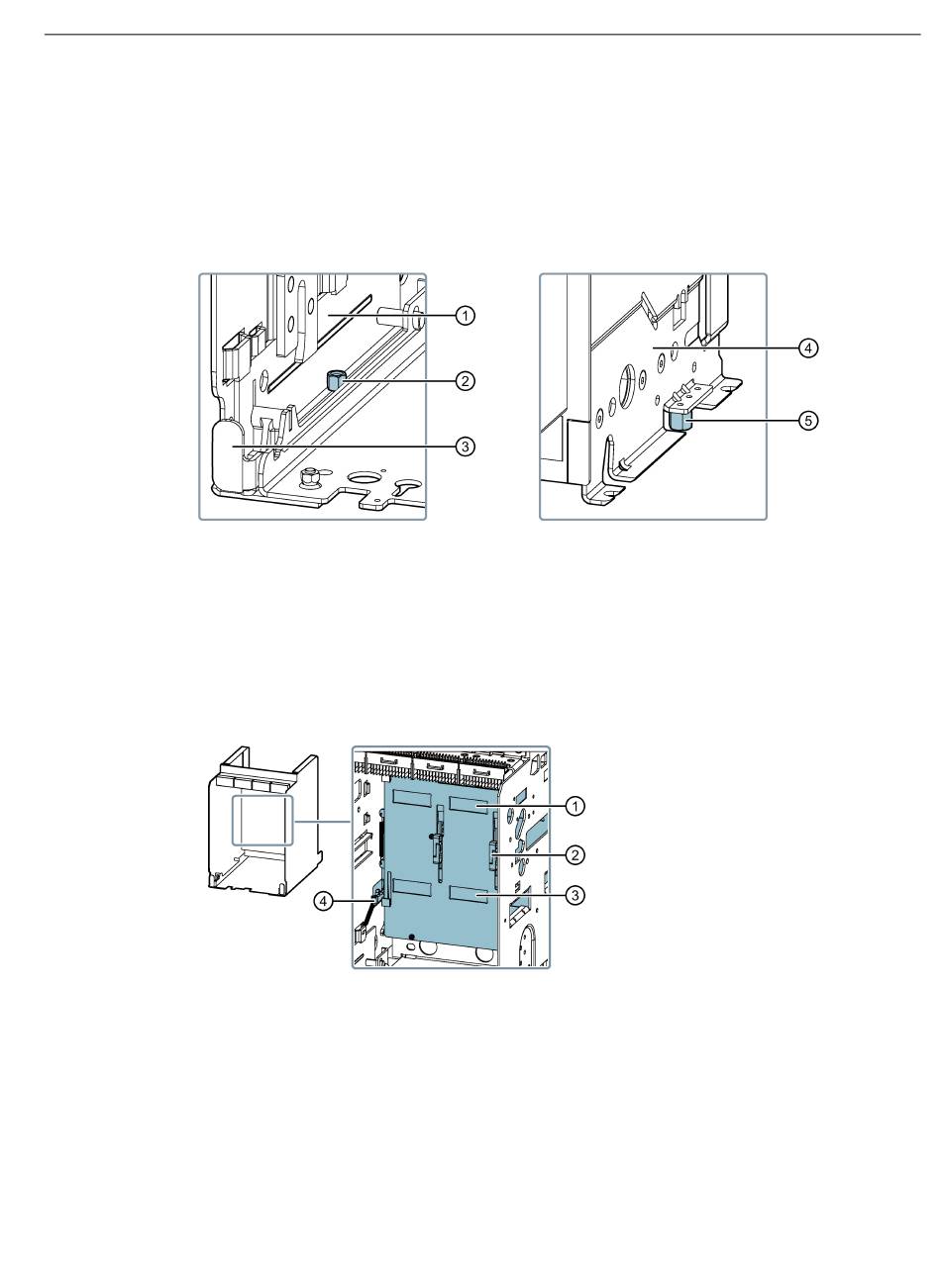

Die Bemessungsstromkodierung stellt sicher, dass sich in einen Einschubrahmen nur solche
Leistungsschalter einsetzen lassen, deren Einschubrahmen für die Leistungsschalter
ausgelegt sind.
(1)
(2)
(3)
(4)
(5)
Shutter
(1)
(2)
(3)
(4)
Der Shutter dient dem Berührungsschutz. Er besteht aus Isolierstoffplatten und deckt die
spannungsführenden Hauptstromkreise im Einschubrahmen ab.
Offener Leistungsschalter 3WA
Gerätehandbuch, 08/2021, 92310000001-04
Einschubrahmen, linke Innenseite (rechte Innenseite entsprechend)
Kodierbolzen an der Verfahrschiene im Einschubrahmen
Verfahrschiene
Leistungsschalter in Einschubtechnik, rechte Seite (linke Seite entsprechend)
Kodierbolzen am Leistungsschalter in Einschubtechnik
Verschlussstreifen oben
Streifenheber (in Mittelstellung)
Verschlussstreifen unten
Shutterbetätiger
