60/96 Inbetriebnahme | Automax 100 | Erweiterungsmodul TS-AC E2-M3-1X
Bosch Rexroth AG | 05.2021 | DOK-SUPPL*-TS-AC E2-M3-ITRS-DE-P
Achtung! Bei der Schalterstellung der Drehkodierschalter „S1" auf 0 und „S2" auf 2 ist das
Ändern der IP-Adresse über WBM (Web-Based Management) nicht möglich. Daher wird
empfohlen, dass nach der Übernahme der manuell eingestellten IP-Adresse beide
Drehkodierschalter „S1" und „S2" auf 0 (Remote-Zugriff) zu stellen. Die Funktion „Remote-
Zugriff" steht dann nach erneutem Reboot des ETH Buskopplers zur Verfügung.

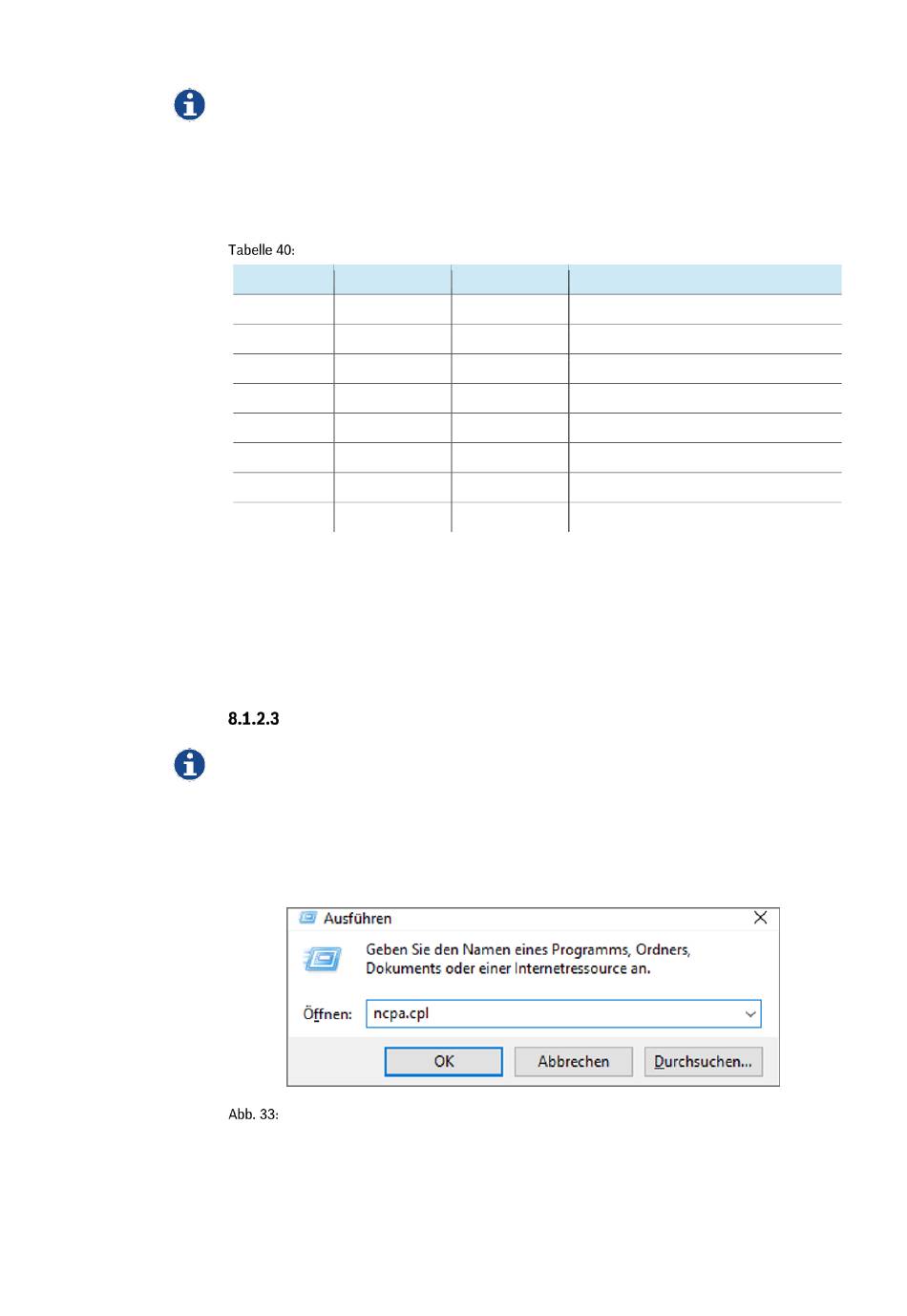

Die nachfolgende Tabelle gibt einen Überblick über einstellbare Funktionen
Funktionen der Drehkodierschalter
S1 S2
0 0
0 ... 5 0 ... 9
5 ... 15 0 ... 9
0 A
0 E
1 A
1 B
12 C
1) Nach erfolgreicher Zuweisung der IP-Adresse in den ETH Buskoppler kann bei Bedarf eine abweichende Funktion durch
die Drehkodierschalter „S1" und „S2" ausgewählt werden.
Hiermit ist die manuelle Zuweisung der IP-Adresse 192.168.0.2 abgeschlossen.
Im Datenblatt „IndraControl S20-Buskoppler für Ethernet" finden Sie weiterführende
Informationen zur Konfiguration des ETH Buskopplers. Siehe Kapitel
ergänzende Dokumentationen" auf Seite [5].

Computer

Für die Konfiguration der IP Adresse werden Administrative Freigaben benötigt!
Die Screenshots und Einstellungen sind auf einem Computer mit dem Betriebssystem
Windows 10 erstellt worden und gelten auch nur für diese Konfiguration.
1. Schalten Sie den Computer ein und lassen ihn hochfahren
2. Mit der Tastenkombination Win + r öffnet sich das Fenster „Ausführen"
3. Geben Sie ncpa.cpl ein und bestätigen die Eingabe mit Enter
Fenster „Ausführen"
4. Es öffnet sich das Fenster mit den Netzwerkeinstellungen
5. Suchen Sie den Netzwerkadapter an dem der Buskoppler angeschlossen ist
6. Wählen Sie diesen mit einem Links Klick der Maus an
7. Mit einen Rechts Klick der Maus öffnet sich das Kontextmenü
Code Funktion
00 Remote-Zugriff (Default)
01 ... 50 Manuelle Adressvergabe
51 ... 159 DHCP-Namensvergabe
0A Statische Adresse
0E Rücksetzen der IP-Parameter
1A Plug-and-Play-Modus aktivieren
1B Plug-and-Play-Modus deaktivieren
12C Rücksetzen auf Werkseinstellungen
1)
„Erforderliche und
