Zu diesem Produkt | Automax 100 | Erweiterungsmodul TS-AC E2-M3-1X

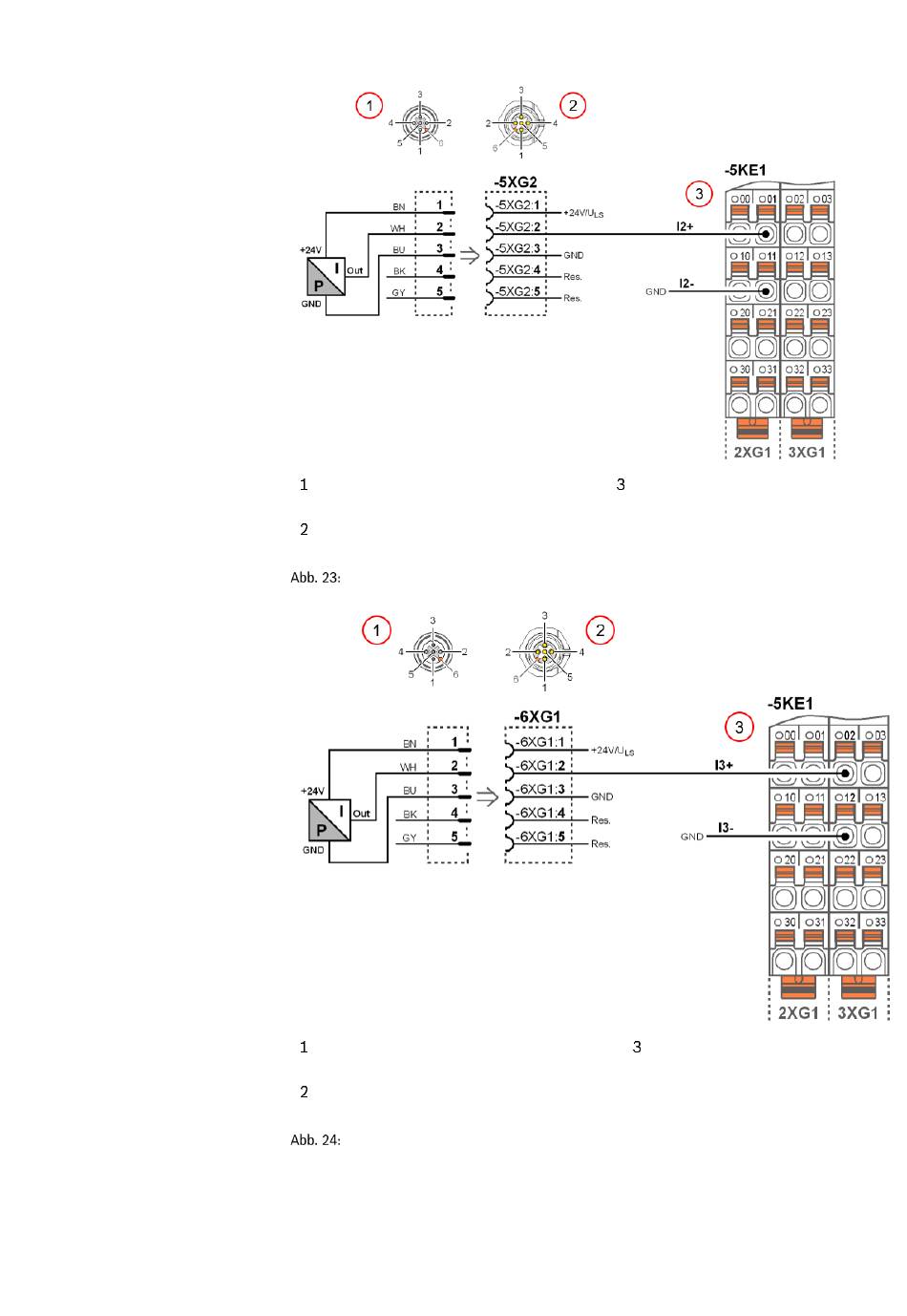

Sensoranschluss. M12 Stecker Blick von
vorne auf die Pins
Systemsteckverb. M12 Einbaubuchse
Blick von vorne auf die Buchse
Belegung des analogen Einganges „I2+" am Systemsteckverbinder „-5XG2"
Sensoranschluss. M12 Stecker Blick von
vorne auf die Pins
Systemsteckverb. M12 Einbaubuchse Blick
von vorne auf die Buchse
Belegung des analogen Einganges „I3+" am Systemsteckverbinder „-6XG1"
Bosch Rexroth AG | 05.2021 | DOK-SUPPL*-TS-AC E2-M3-ITRS-DE-P
Anschlussstecker des S20-AI-4-I
Moduls (-5KE1)
Anschlussstecker des S20-AI-4-I
Moduls (-5KE1)
