38/96 Zu diesem Produkt | Automax 100 | Erweiterungsmodul TS-AC E2-M3-1X
Externer Anschluss. M12 Stecker mit Blick von
vorne auf die Pins
Systemsteckverbinder. M12 Einbaubuchse mit
Blick von vorne auf die Buchsen

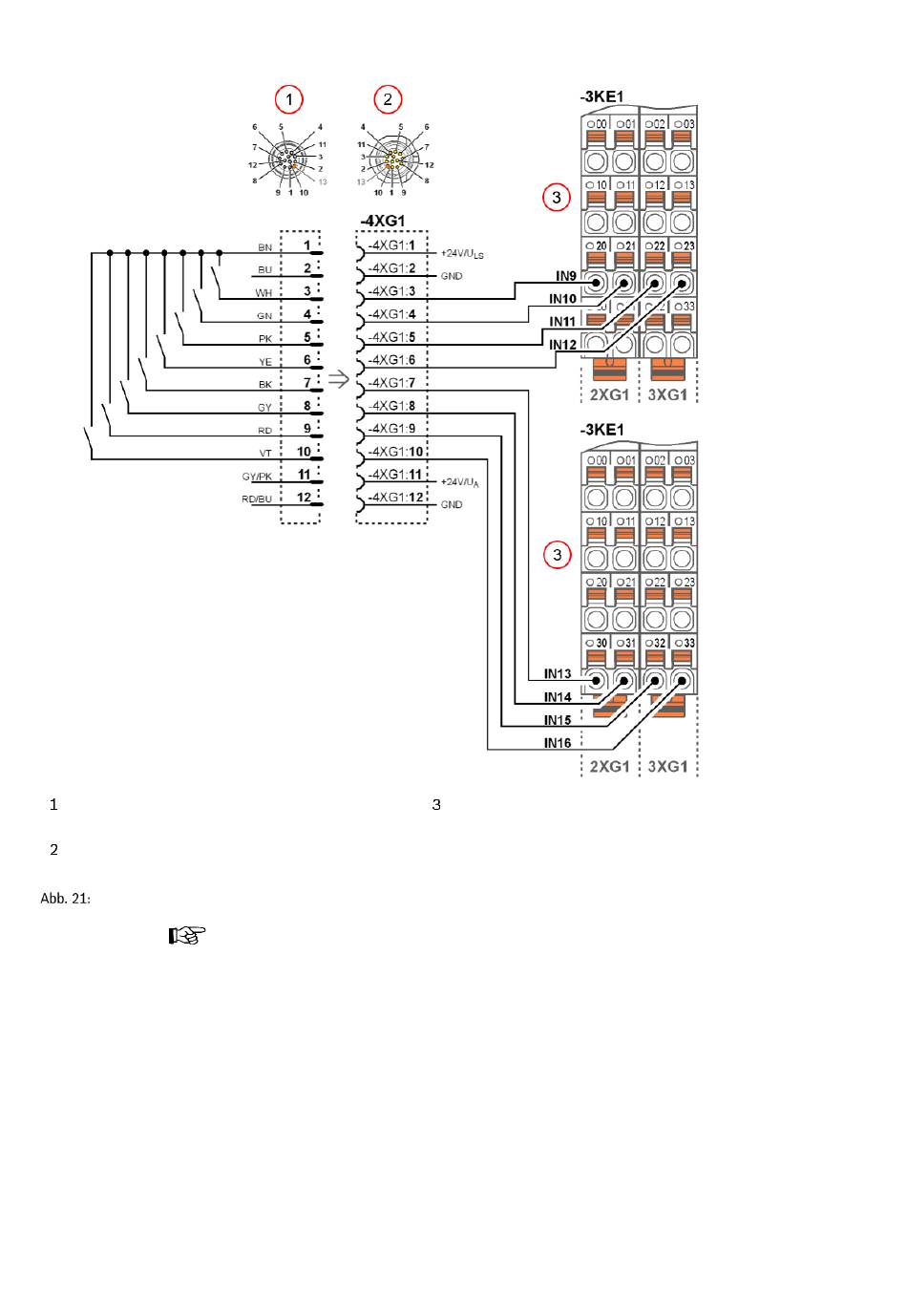

Belegung der digitalen Eingänge „IN9" bis „IN16" am Systemsteckverbinder „-4XG1"
Bosch Rexroth AG | 05.2021 | DOK-SUPPL*-TS-AC E2-M3-ITRS-DE-P
Die nachfolgenden Tabellen zeigen die Kontaktbelegung der Systemsteckverbinder
-3XG1,-4XG1 und dem S20-DI-16/1 Modul (-3KE1).
Die Verdrahtung zwischen den Systemsteckverbindern und dem S20-DI-16/1 Modul wird
Zeilenweise abgelesen. Zum Beispiel der Kontakt -3XG1:3 (PIN3) am Systemsteckverbinder
-3XG1 ist auf den Kontakt -3KE1.2XG1:00 (Kontakt 00) am S20-DI-16/1 Modul -3KE1
aufgelegt.
Anschlussstecker des S20-DI-16 Moduls (-3KE1)
