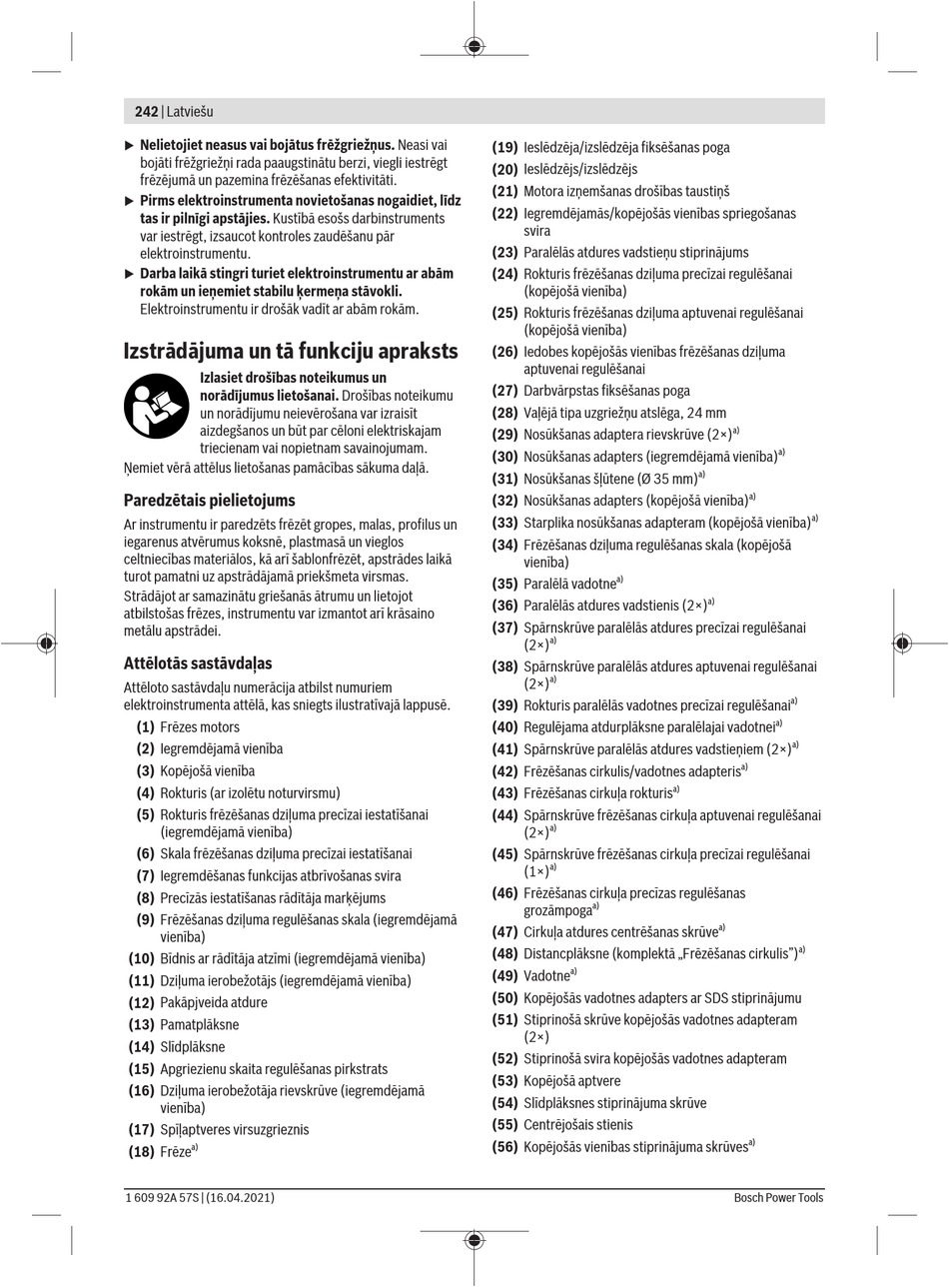

242 | Latviešu
Nelietojiet neasus vai bojātus frēžgriežņus. Neasi vai
u
bojāti frēžgriežņi rada paaugstinātu berzi, viegli iestrēgt
frēzējumā un pazemina frēzēšanas efektivitāti.
Pirms elektroinstrumenta novietošanas nogaidiet, līdz
u
tas ir pilnīgi apstājies. Kustībā esošs darbinstruments
var iestrēgt, izsaucot kontroles zaudēšanu pār
elektroinstrumentu.
Darba laikā stingri turiet elektroinstrumentu ar abām
u
rokām un ieņemiet stabilu ķermeņa stāvokli.
Elektroinstrumentu ir drošāk vadīt ar abām rokām.
Izstrādājuma un tā funkciju apraksts
Izlasiet drošības noteikumus un
norādījumus lietošanai. Drošības noteikumu
un norādījumu neievērošana var izraisīt
aizdegšanos un būt par cēloni elektriskajam
triecienam vai nopietnam savainojumam.
Ņemiet vērā attēlus lietošanas pamācības sākuma daļā.
Paredzētais pielietojums
Ar instrumentu ir paredzēts frēzēt gropes, malas, profilus un
iegarenus atvērumus koksnē, plastmasā un vieglos
celtniecības materiālos, kā arī šablonfrēzēt, apstrādes laikā
turot pamatni uz apstrādājamā priekšmeta virsmas.
Strādājot ar samazinātu griešanās ātrumu un lietojot
atbilstošas frēzes, instrumentu var izmantot arī krāsaino
metālu apstrādei.
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija atbilst numuriem
elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.
(1) Frēzes motors
(2) Iegremdējamā vienība
(3) Kopējošā vienība
(4) Rokturis (ar izolētu noturvirsmu)
(5) Rokturis frēzēšanas dziļuma precīzai iestatīšanai
(iegremdējamā vienība)
(6) Skala frēzēšanas dziļuma precīzai iestatīšanai
(7) Iegremdēšanas funkcijas atbrīvošanas svira
(8) Precīzās iestatīšanas rādītāja marķējums
(9) Frēzēšanas dziļuma regulēšanas skala (iegremdējamā
vienība)
(10) Bīdnis ar rādītāja atzīmi (iegremdējamā vienība)
(11) Dziļuma ierobežotājs (iegremdējamā vienība)
(12) Pakāpjveida atdure
(13) Pamatplāksne
(14) Slīdplāksne
(15) Apgriezienu skaita regulēšanas pirkstrats
(16) Dziļuma ierobežotāja rievskrūve (iegremdējamā
vienība)
(17) Spīļaptveres virsuzgrieznis
a)
(18) Frēze
1 609 92A 57S | (16.04.2021)
(19) Ieslēdzēja/izslēdzēja fiksēšanas poga
(20) Ieslēdzējs/izslēdzējs
(21) Motora izņemšanas drošības taustiņš
(22) Iegremdējamās/kopējošās vienības spriegošanas
svira
(23) Paralēlās atdures vadstieņu stiprinājums
(24) Rokturis frēzēšanas dziļuma precīzai regulēšanai
(kopējošā vienība)
(25) Rokturis frēzēšanas dziļuma aptuvenai regulēšanai
(kopējošā vienība)
(26) Iedobes kopējošās vienības frēzēšanas dziļuma
aptuvenai regulēšanai
(27) Darbvārpstas fiksēšanas poga
(28) Vaļējā tipa uzgriežņu atslēga, 24 mm
(29) Nosūkšanas adaptera rievskrūve (2×)
(30) Nosūkšanas adapters (iegremdējamā vienība)
(31) Nosūkšanas šļūtene (Ø 35 mm)
(32) Nosūkšanas adapters (kopējošā vienība)
(33) Starplika nosūkšanas adapteram (kopējošā vienība)
(34) Frēzēšanas dziļuma regulēšanas skala (kopējošā
vienība)
a)
(35) Paralēlā vadotne
(36) Paralēlās atdures vadstienis (2×)
(37) Spārnskrūve paralēlās atdures precīzai regulēšanai
a)
(2×)
(38) Spārnskrūve paralēlās atdures aptuvenai regulēšanai
a)
(2×)
(39) Rokturis paralēlās vadotnes precīzai regulēšanai
(40) Regulējama atdurplāksne paralēlajai vadotnei
(41) Spārnskrūve paralēlās atdures vadstieņiem (2×)
(42) Frēzēšanas cirkulis/vadotnes adapteris
(43) Frēzēšanas cirkuļa rokturis
(44) Spārnskrūve frēzēšanas cirkuļa aptuvenai regulēšanai
a)
(2×)
(45) Spārnskrūve frēzēšanas cirkuļa precīzai regulēšanai
a)
(1×)
(46) Frēzēšanas cirkuļa precīzas regulēšanas
a)
grozāmpoga
(47) Cirkuļa atdures centrēšanas skrūve
(48) Distancplāksne (komplektā „Frēzēšanas cirkulis")
a)
(49) Vadotne
(50) Kopējošās vadotnes adapters ar SDS stiprinājumu
(51) Stiprinošā skrūve kopējošās vadotnes adapteram
(2×)
(52) Stiprinošā svira kopējošās vadotnes adapteram
(53) Kopējošā aptvere
(54) Slīdplāksnes stiprinājuma skrūve
(55) Centrējošais stienis
(56) Kopējošās vienības stiprinājuma skrūves
a)
a)
a)
a)
a)
a)
a)
a)
a)
a)
a)
a)
a)
a)
