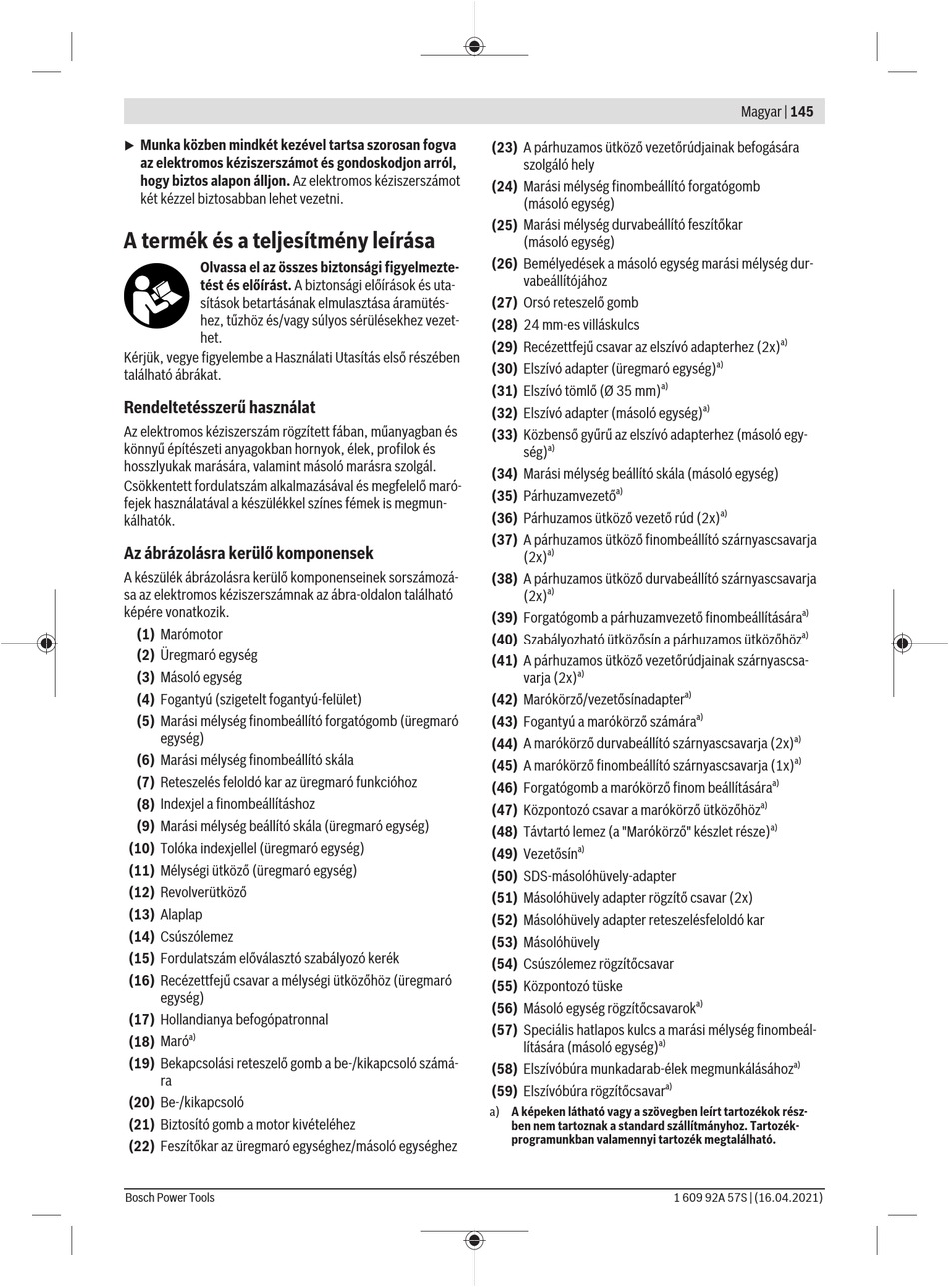

Munka közben mindkét kezével tartsa szorosan fogva
u
az elektromos kéziszerszámot és gondoskodjon arról,
hogy biztos alapon álljon. Az elektromos kéziszerszámot
két kézzel biztosabban lehet vezetni.
A termék és a teljesítmény leírása
Olvassa el az összes biztonsági figyelmezte-
tést és előírást. A biztonsági előírások és uta-
sítások betartásának elmulasztása áramütés-
hez, tűzhöz és/vagy súlyos sérülésekhez vezet-
het.
Kérjük, vegye figyelembe a Használati Utasítás első részében
található ábrákat.
Rendeltetésszerű használat
Az elektromos kéziszerszám rögzített fában, műanyagban és
könnyű építészeti anyagokban hornyok, élek, profilok és
hosszlyukak marására, valamint másoló marásra szolgál.
Csökkentett fordulatszám alkalmazásával és megfelelő maró-
fejek használatával a készülékkel színes fémek is megmun-
kálhatók.
Az ábrázolásra kerülő komponensek
A készülék ábrázolásra kerülő komponenseinek sorszámozá-
sa az elektromos kéziszerszámnak az ábra-oldalon található
képére vonatkozik.
(1) Marómotor
(2) Üregmaró egység
(3) Másoló egység
(4) Fogantyú (szigetelt fogantyú-felület)
(5) Marási mélység finombeállító forgatógomb (üregmaró
egység)
(6) Marási mélység finombeállító skála
(7) Reteszelés feloldó kar az üregmaró funkcióhoz
(8) Indexjel a finombeállításhoz
(9) Marási mélység beállító skála (üregmaró egység)
(10) Tolóka indexjellel (üregmaró egység)
(11) Mélységi ütköző (üregmaró egység)
(12) Revolverütköző
(13) Alaplap
(14) Csúszólemez
(15) Fordulatszám előválasztó szabályozó kerék
(16) Recézettfejű csavar a mélységi ütközőhöz (üregmaró
egység)
(17) Hollandianya befogópatronnal
a)
(18) Maró
(19) Bekapcsolási reteszelő gomb a be-/kikapcsoló számá-
ra
(20) Be-/kikapcsoló
(21) Biztosító gomb a motor kivételéhez
(22) Feszítőkar az üregmaró egységhez/másoló egységhez
Bosch Power Tools
(23) A párhuzamos ütköző vezetőrúdjainak befogására
szolgáló hely
(24) Marási mélység finombeállító forgatógomb
(másoló egység)
(25) Marási mélység durvabeállító feszítőkar
(másoló egység)
(26) Bemélyedések a másoló egység marási mélység dur-
vabeállítójához
(27) Orsó reteszelő gomb
(28) 24 mm-es villáskulcs
(29) Recézettfejű csavar az elszívó adapterhez (2x)
(30) Elszívó adapter (üregmaró egység)
a)
(31) Elszívó tömlő (Ø 35 mm)
(32) Elszívó adapter (másoló egység)
(33) Közbenső gyűrű az elszívó adapterhez (másoló egy-
a)
ség)
(34) Marási mélység beállító skála (másoló egység)
a)
(35) Párhuzamvezető
(36) Párhuzamos ütköző vezető rúd (2x)
(37) A párhuzamos ütköző finombeállító szárnyascsavarja
a)
(2x)
(38) A párhuzamos ütköző durvabeállító szárnyascsavarja
a)
(2x)
(39) Forgatógomb a párhuzamvezető finombeállítására
(40) Szabályozható ütközősín a párhuzamos ütközőhöz
(41) A párhuzamos ütköző vezetőrúdjainak szárnyascsa-
a)
varja (2x)
(42) Marókörző/vezetősínadapter
(43) Fogantyú a marókörző számára
(44) A marókörző durvabeállító szárnyascsavarja (2x)
(45) A marókörző finombeállító szárnyascsavarja (1x)
(46) Forgatógomb a marókörző finom beállítására
(47) Központozó csavar a marókörző ütközőhöz
(48) Távtartó lemez (a "Marókörző" készlet része)
a)
(49) Vezetősín
(50) SDS-másolóhüvely-adapter
(51) Másolóhüvely adapter rögzítő csavar (2x)
(52) Másolóhüvely adapter reteszelésfeloldó kar
(53) Másolóhüvely
(54) Csúszólemez rögzítőcsavar
(55) Központozó tüske
(56) Másoló egység rögzítőcsavarok
(57) Speciális hatlapos kulcs a marási mélység finombeál-
a)
lítására (másoló egység)
(58) Elszívóbúra munkadarab-élek megmunkálásához
a)
(59) Elszívóbúra rögzítőcsavar
a) A képeken látható vagy a szövegben leírt tartozékok rész-
ben nem tartoznak a standard szállítmányhoz. Tartozék-
programunkban valamennyi tartozék megtalálható.
