D PA 2 5 0 S 4 5 0 - 3 0 0 K W B E D I E N U N G S H A N D B U C H
—
4 Betriebsarten
—

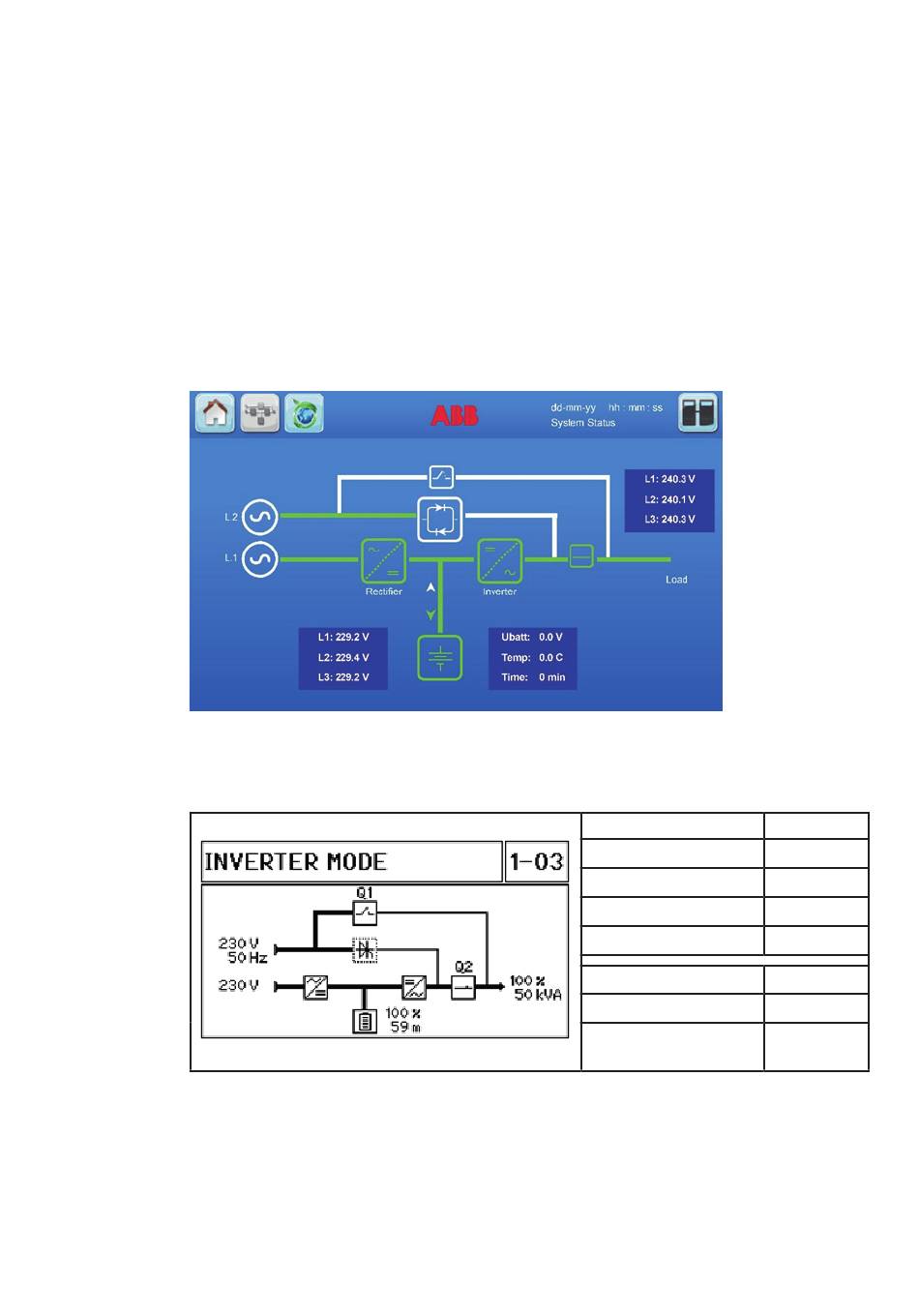

4.1 Doppelwandler-Betrieb
Im Doppelwandler-Betrieb ist die Last mit dem USV-Wechselrichter (INV) verbunden und der Gleichrich-
—
4.1-1: "Doppelwandler"-
ter wird von der Hauptstromquelle (L1) gespeist. Die Batterie bleibt geladen oder wird geladen.
Modus
Der Doppelwandler-Betrieb schützt die Last vor Störungen oder Ausfall der Hauptstromquelle.
—
4.1-2: "Wechsel-
richter"-Betrieb:
Anzeige am Display
Wenn das USV-System im Doppelwandler-Betrieb läuft, wird der Status vom USV-Modul am Display des
USV-Moduls wie folgt angezeigt:
—
4.1-2
Im unwahrscheinlichen Fall, dass ein Fehler am Wechselrichter oder eine Überlastung auftreten, schaltet
die USV die Last automatisch und ohne Unterbrechung auf den statischen Bypass um (Umschaltzeit = 0).
—
4.1-1
LED Kontrollleuchte
Gleichrichter
Bypass
Batterie
Ausgang
Trennschalter
MBS (Q1)
USV Ausgangsschalter
(Q2)
Farbe
Grün
Grün
Grün
Grün
Status
Offen
Geschlossen
