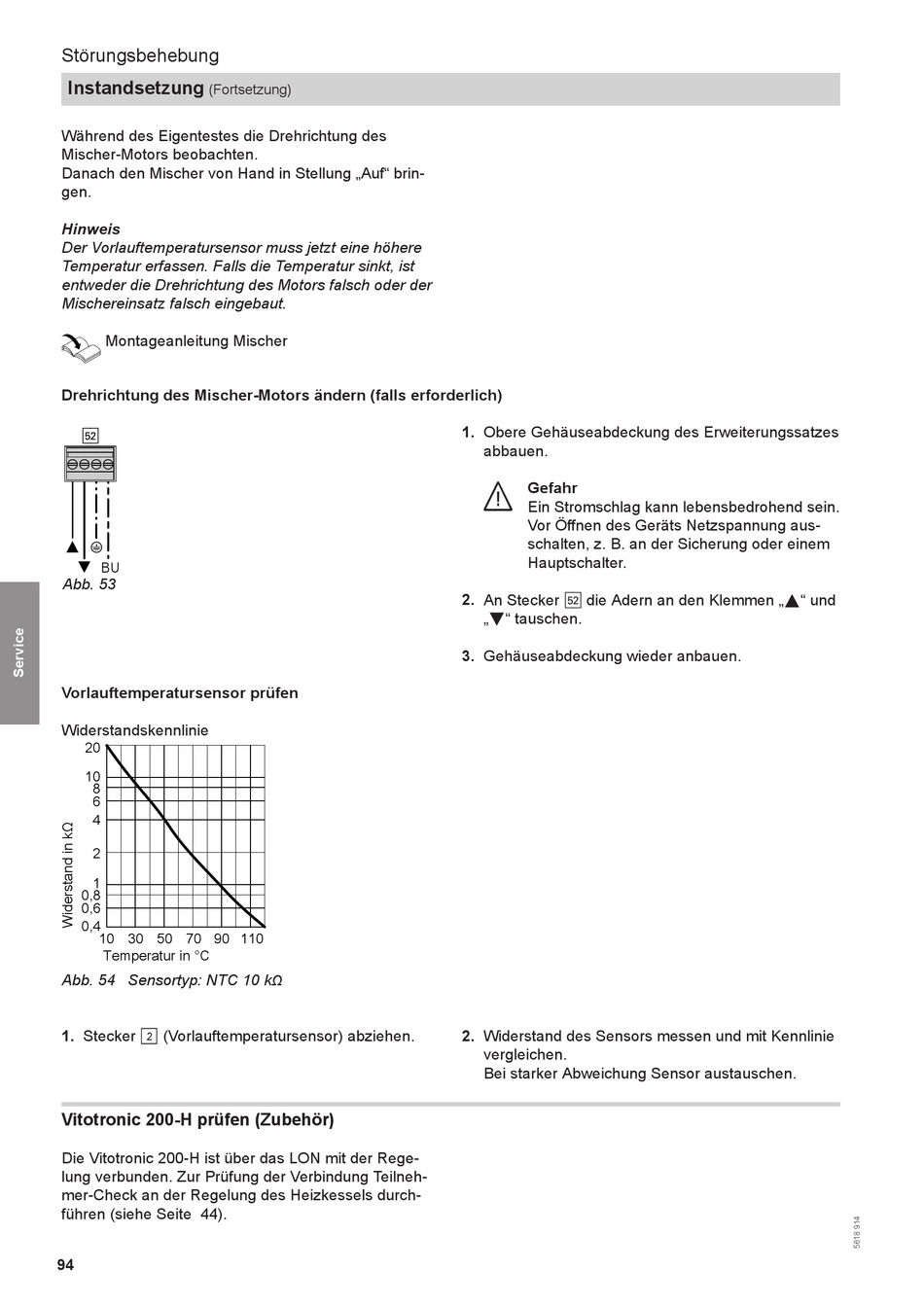

Störungsbehebung
Instandsetzung
(Fortsetzung)
Während des Eigentestes die Drehrichtung des
Mischer-Motors beobachten.
Danach den Mischer von Hand in Stellung „Auf" brin-
gen.
Hinweis
Der Vorlauftemperatursensor muss jetzt eine höhere
Temperatur erfassen. Falls die Temperatur sinkt, ist
entweder die Drehrichtung des Motors falsch oder der
Mischereinsatz falsch eingebaut.
Montageanleitung Mischer
Drehrichtung des Mischer-Motors ändern (falls erforderlich)
gS
|
BU
~
Abb. 53
Vorlauftemperatursensor prüfen
Widerstandskennlinie
20
10
8
6
4
2
1
0,8
0,6
0,4
10 30 50 70 90 110
Temperatur in °C
Abb. 54 Sensortyp: NTC 10 k
1. Stecker (Vorlauftemperatursensor) abziehen.
?
Vitotronic 200-H prüfen (Zubehör)
Die Vitotronic 200-H ist über das LON mit der Rege-
lung verbunden. Zur Prüfung der Verbindung Teilneh-
mer-Check an der Regelung des Heizkessels durch-
führen (siehe Seite 44).
94
Ω
1. Obere Gehäuseabdeckung des Erweiterungssatzes
abbauen.
Gefahr
Ein Stromschlag kann lebensbedrohend sein.
Vor Öffnen des Geräts Netzspannung aus-
schalten, z. B. an der Sicherung oder einem
Hauptschalter.
2. An Stecker die Adern an den Klemmen „
gS
„ " tauschen.
~
3. Gehäuseabdeckung wieder anbauen.
2. Widerstand des Sensors messen und mit Kennlinie
vergleichen.
Bei starker Abweichung Sensor austauschen.
" und
|
