Instandsetzung
(Fortsetzung)
200
100
80
60
40
20
10
8
6
-20 -10
0
10 20 30
Temperatur in °C

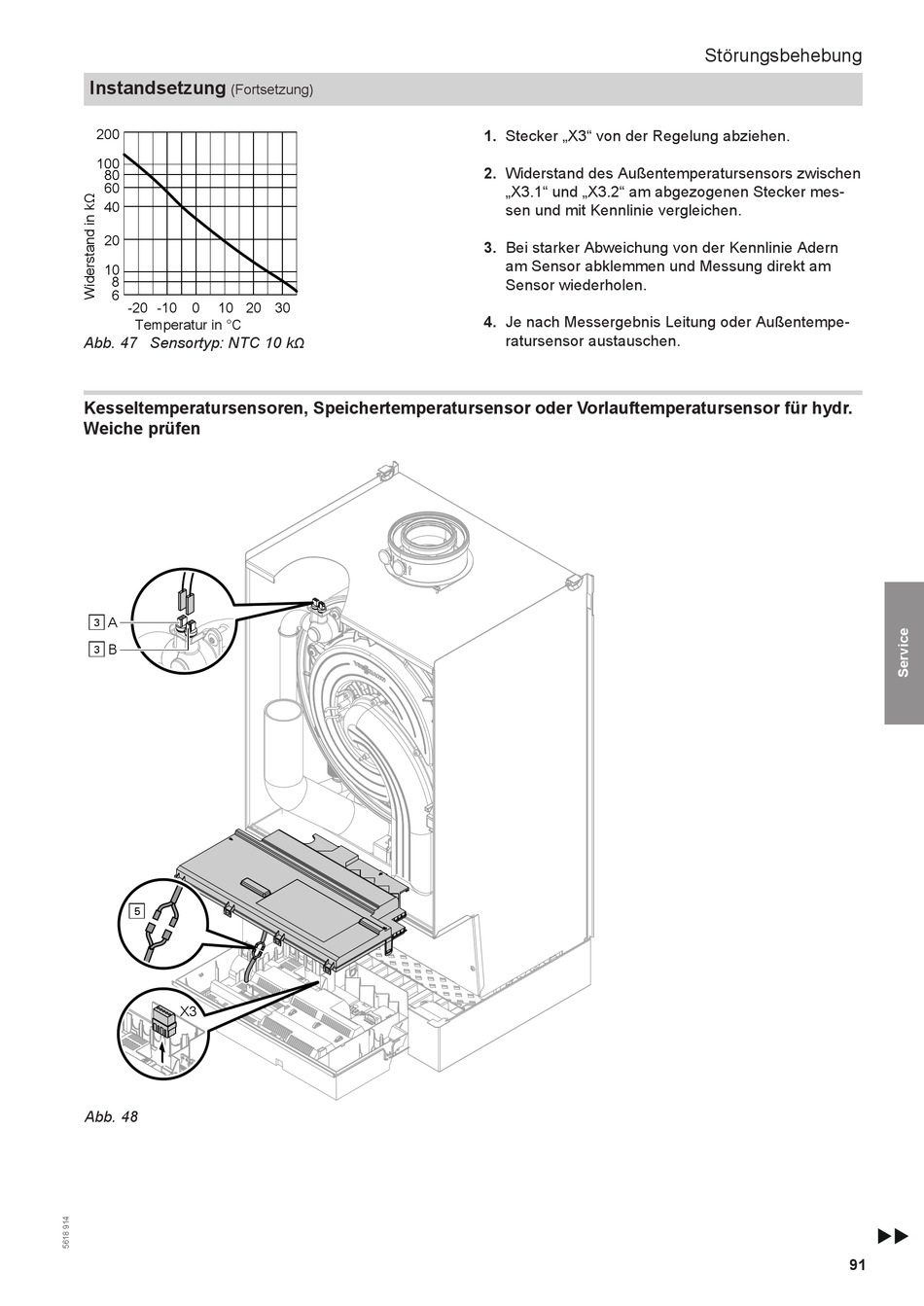

Abb. 47 Sensortyp: NTC 10 k
Kesseltemperatursensoren, Speichertemperatursensor oder Vorlauftemperatursensor für hydr.
Weiche prüfen
A
§
B
§
%
X3
Abb. 48
Ω
1. Stecker „X3" von der Regelung abziehen.
2. Widerstand des Außentemperatursensors zwischen
„X3.1" und „X3.2" am abgezogenen Stecker mes-
sen und mit Kennlinie vergleichen.
3. Bei starker Abweichung von der Kennlinie Adern
am Sensor abklemmen und Messung direkt am
Sensor wiederholen.
4. Je nach Messergebnis Leitung oder Außentempe-
ratursensor austauschen.
Störungsbehebung
91
