Regelung an die Heizungsanlage anpassen
Anlagenausführung 5
Mehrkesselanlage mit mehreren Heizkreisen mit Mischer und hydraulischer Weiche (mit/ohne Warmwasserberei-
tung)
2
1
5
6
7
4

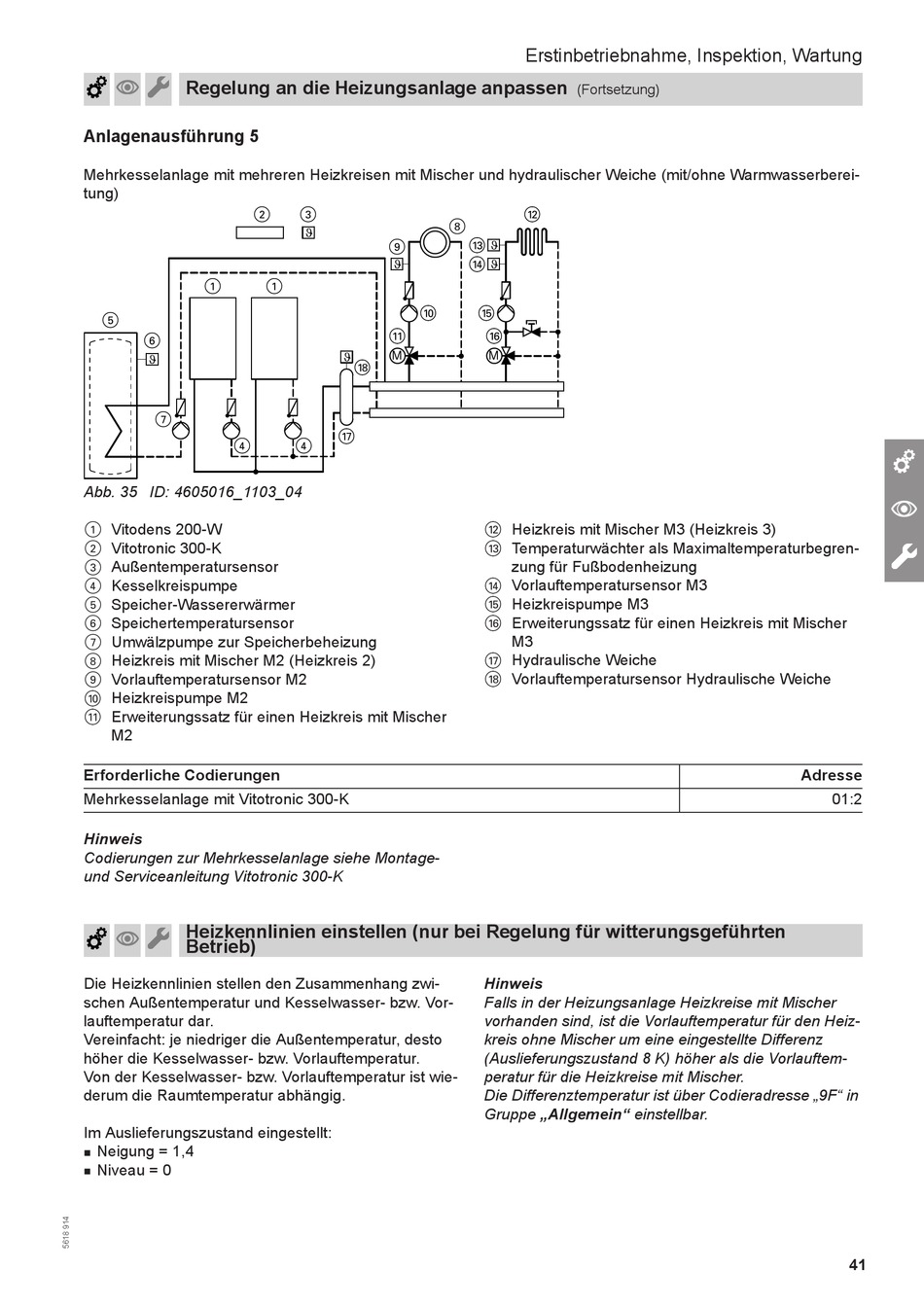

Abb. 35 ID: 4605016_1103_04
Vitodens 200-W
1
2 Vitotronic 300-K
Außentemperatursensor
3
Kesselkreispumpe
4
Speicher-Wassererwärmer
5
Speichertemperatursensor
6
Umwälzpumpe zur Speicherbeheizung
7
Heizkreis mit Mischer M2 (Heizkreis 2)
8
9 Vorlauftemperatursensor M2
Heizkreispumpe M2
qP
Erweiterungssatz für einen Heizkreis mit Mischer
qQ
M2
Erforderliche Codierungen
Mehrkesselanlage mit Vitotronic 300-K
Hinweis
Codierungen zur Mehrkesselanlage siehe Montage-
und Serviceanleitung Vitotronic 300-K
Heizkennlinien einstellen (nur bei Regelung für witterungsgeführten
Betrieb)
Die Heizkennlinien stellen den Zusammenhang zwi-
schen Außentemperatur und Kesselwasser- bzw. Vor-
lauftemperatur dar.
Vereinfacht: je niedriger die Außentemperatur, desto
höher die Kesselwasser- bzw. Vorlauftemperatur.
Von der Kesselwasser- bzw. Vorlauftemperatur ist wie-
derum die Raumtemperatur abhängig.
Im Auslieferungszustand eingestellt:
Neigung = 1,4
■
Niveau = 0
■
3
9
1
qP
qQ
M
qI
qU
4
Erstinbetriebnahme, Inspektion, Wartung
(Fortsetzung)
qW
8
qE
qR
qT
qZ
M
Heizkreis mit Mischer M3 (Heizkreis 3)
qW
qE Temperaturwächter als Maximaltemperaturbegren-
zung für Fußbodenheizung
Vorlauftemperatursensor M3
qR
Heizkreispumpe M3
qT
Erweiterungssatz für einen Heizkreis mit Mischer
qZ
M3
Hydraulische Weiche
qU
Vorlauftemperatursensor Hydraulische Weiche
qI
Hinweis
Falls in der Heizungsanlage Heizkreise mit Mischer
vorhanden sind, ist die Vorlauftemperatur für den Heiz-
kreis ohne Mischer um eine eingestellte Differenz
(Auslieferungszustand 8 K) höher als die Vorlauftem-
peratur für die Heizkreise mit Mischer.
Die Differenztemperatur ist über Codieradresse „9F" in
Gruppe „Allgemein" einstellbar.
Adresse
01:2
41
