Regelung an die Heizungsanlage anpassen

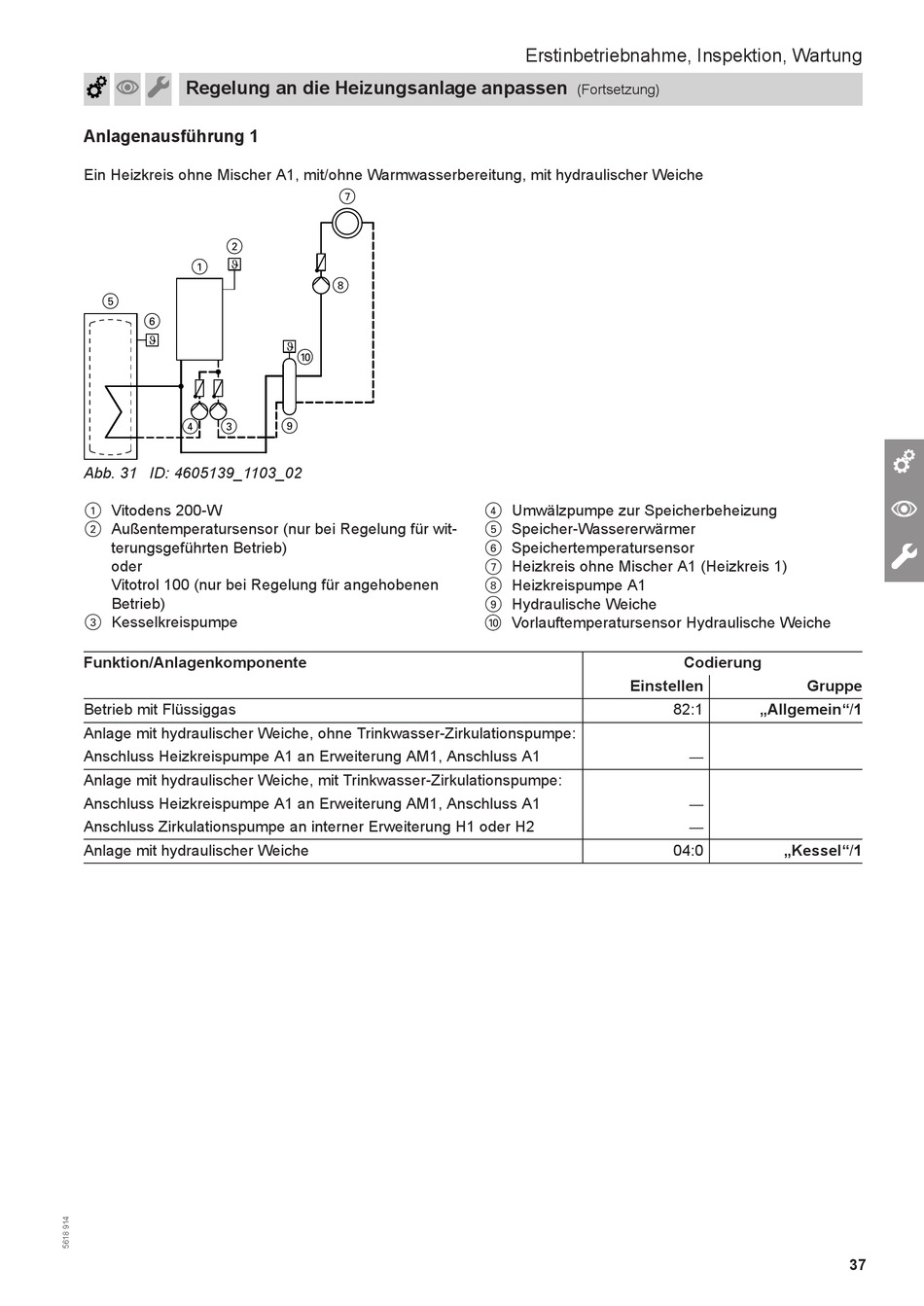

Anlagenausführung 1
Ein Heizkreis ohne Mischer A1, mit/ohne Warmwasserbereitung, mit hydraulischer Weiche
2
1
5
6
4 3
Abb. 31 ID: 4605139_1103_02
1 Vitodens 200-W
Außentemperatursensor (nur bei Regelung für wit-
2
terungsgeführten Betrieb)
oder
Vitotrol 100 (nur bei Regelung für angehobenen
Betrieb)
3 Kesselkreispumpe
Funktion/Anlagenkomponente
Betrieb mit Flüssiggas
Anlage mit hydraulischer Weiche, ohne Trinkwasser-Zirkulationspumpe:
Anschluss Heizkreispumpe A1 an Erweiterung AM1, Anschluss A1
Anlage mit hydraulischer Weiche, mit Trinkwasser-Zirkulationspumpe:
Anschluss Heizkreispumpe A1 an Erweiterung AM1, Anschluss A1
Anschluss Zirkulationspumpe an interner Erweiterung H1 oder H2
Anlage mit hydraulischer Weiche
7
8
qP
9
Erstinbetriebnahme, Inspektion, Wartung
(Fortsetzung)
4 Umwälzpumpe zur Speicherbeheizung
Speicher-Wassererwärmer
5
Speichertemperatursensor
6
Heizkreis ohne Mischer A1 (Heizkreis 1)
7
Heizkreispumpe A1
8
Hydraulische Weiche
9
Vorlauftemperatursensor Hydraulische Weiche
qP
Einstellen

Codierung

Gruppe
82:1 „Allgemein"/1
—
—
—
04:0 „Kessel"/1
37
