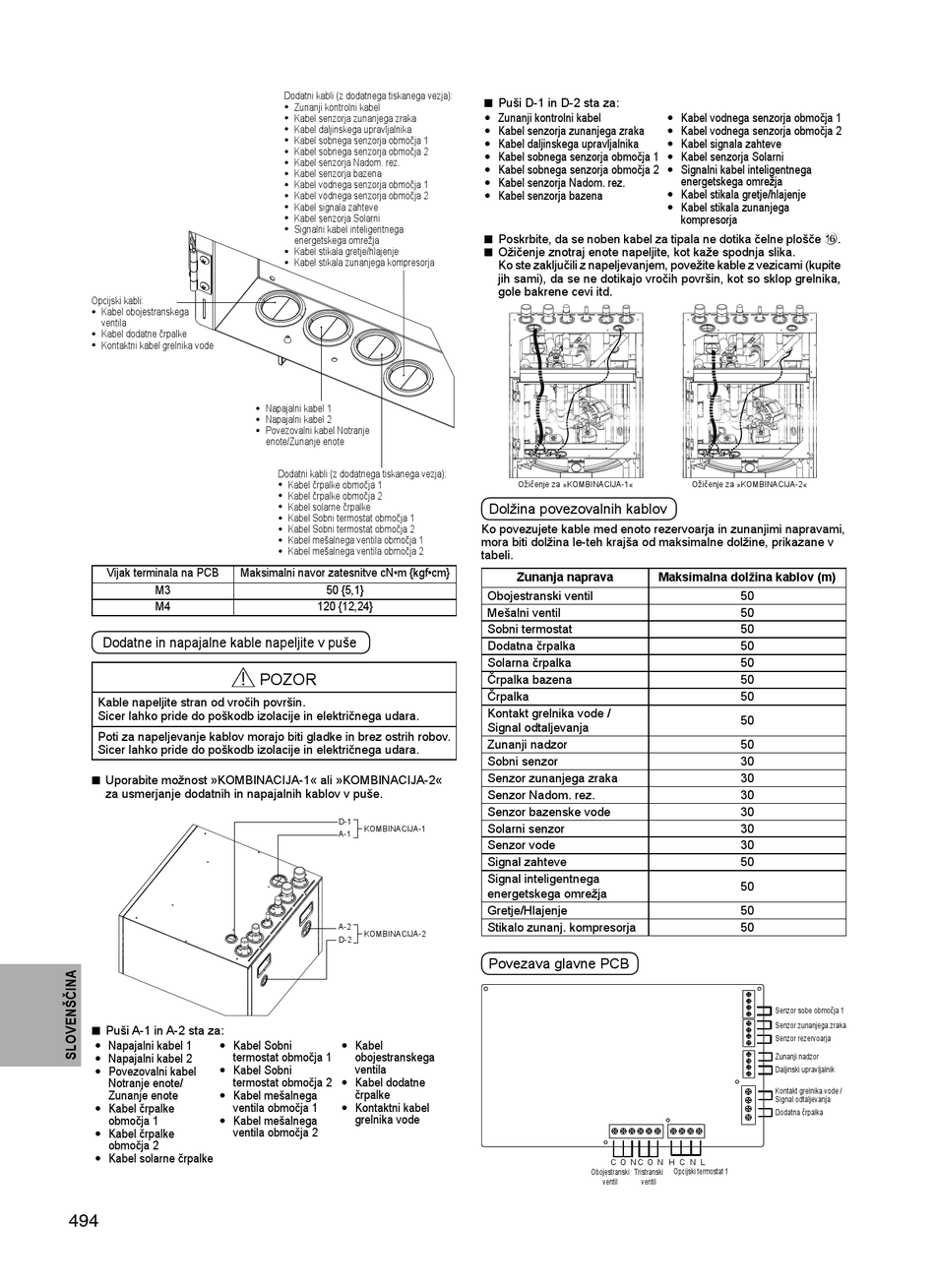

Panasonic R32 Installationsanleitung Seite 494

Opcijski kabli:
•
Kabel obojestranskega
ventila
•
Kabel dodatne črpalke
•
Kontaktni kabel grelnika vode
Vijak terminala na PCB Maksimalni navor zatesnitve cN•m {kgf•cm}
M3
M4
Dodatne in napajalne kable napeljite v puše
Kable napeljite stran od vročih površin.
Sicer lahko pride do poškodb izolacije in električnega udara.
Poti za napeljevanje kablov morajo biti gladke in brez ostrih robov.
Sicer lahko pride do poškodb izolacije in električnega udara.
Uporabite možnost »KOMBINACIJA-1« ali »KOMBINACIJA-2«
 
za usmerjanje dodatnih in napajalnih kablov v puše.
Puši A-1 in A-2 sta za:
 
• •
Napajalni kabel 1 Kabel Sobni
•
Napajalni kabel 2 termostat območja 1
•
•
Kabel Sobni
Povezovalni kabel
termostat območja 2
Notranje enote/
•
Zunanje enote Kabel mešalnega
•
ventila območja 1
Kabel črpalke
•
območja 1 Kabel mešalnega
•
ventila območja 2
Kabel črpalke
območja 2
•
Kabel solarne črpalke
494
Dodatni kabli (z dodatnega tiskanega vezja):
•
Zunanji kontrolni kabel
•
Kabel senzorja zunanjega zraka
•
Kabel daljinskega upravljalnika
•
Kabel sobnega senzorja območja 1
•
Kabel sobnega senzorja območja 2
•
Kabel senzorja Nadom. rez.
•
Kabel senzorja bazena
•
Kabel vodnega senzorja območja 1
•
Kabel vodnega senzorja območja 2
•
Kabel signala zahteve
•
Kabel senzorja Solarni
•
Signalni kabel inteligentnega
energetskega omrežja
•
Kabel stikala gretje/hlajenje
•
Kabel stikala zunanjega kompresorja
•
Napajalni kabel 1
•
Napajalni kabel 2
•
Povezovalni kabel Notranje
enote/Zunanje enote
Dodatni kabli (z dodatnega tiskanega vezja):
•
Kabel črpalke območja 1
•
Kabel črpalke območja 2
•
Kabel solarne črpalke
•
Kabel Sobni termostat območja 1
•
Kabel Sobni termostat območja 2
•
Kabel mešalnega ventila območja 1
•
Kabel mešalnega ventila območja 2
50 {5,1}
120 {12,24}
POZOR
D-1
KOMBINACIJA-1
A-1
A-2
KOMBINACIJA-2
D-2
•
Kabel
obojestranskega
ventila
•
Kabel dodatne
črpalke
•
Kontaktni kabel
grelnika vode
Puši D-1 in D-2 sta za:
 
•
Zunanji kontrolni kabel
•
Kabel senzorja zunanjega zraka
•
Kabel daljinskega upravljalnika
•
Kabel sobnega senzorja območja 1
•
Kabel sobnega senzorja območja 2
•
Kabel senzorja Nadom. rez.
•
Kabel senzorja bazena
Poskrbite, da se noben kabel za tipala ne dotika čelne plošče f.
 
Ožičenje znotraj enote napeljite, kot kaže spodnja slika.
 
Ko ste zaključili z napeljevanjem, povežite kable z vezicami (kupite
jih sami), da se ne dotikajo vročih površin, kot so sklop grelnika,
gole bakrene cevi itd.
Ožičenje za »KOMBINACIJA-1«
Dolžina povezovalnih kablov
Ko povezujete kable med enoto rezervoarja in zunanjimi napravami,
mora biti dolžina le-teh krajša od maksimalne dolžine, prikazane v
tabeli.
Zunanja naprava Maksimalna dolžina kablov (m)
Obojestranski ventil
Mešalni ventil
Sobni termostat
Dodatna črpalka
Solarna črpalka
Črpalka bazena
Črpalka
Kontakt grelnika vode /
Signal odtaljevanja
Zunanji nadzor
Sobni senzor
Senzor zunanjega zraka
Senzor Nadom. rez.
Senzor bazenske vode
Solarni senzor
Senzor vode
Signal zahteve
Signal inteligentnega
energetskega omrežja
Gretje/Hlajenje
Stikalo zunanj. kompresorja
Povezava glavne PCB
C O N C O N
Obojestranski Tristranski
ventil ventil
•
Kabel vodnega senzorja območja 1
•
Kabel vodnega senzorja območja 2
•
Kabel signala zahteve
•
Kabel senzorja Solarni
•
Signalni kabel inteligentnega
energetskega omrežja
•
Kabel stikala gretje/hlajenje
•
Kabel stikala zunanjega
kompresorja
Ožičenje za »KOMBINACIJA-2«
50
50
50
50
50
50
50
50
50
30
30
30
30
30
30
50
50
50
50
Senzor sobe območja 1
Senzor zunanjega zraka
Senzor rezervoarja
Zunanji nadzor
Daljinski upravljalnik
Kontakt grelnika vode /
Signal odtaljevanja
Dodatna črpalka
H C N L
Opcijski termostat 1
