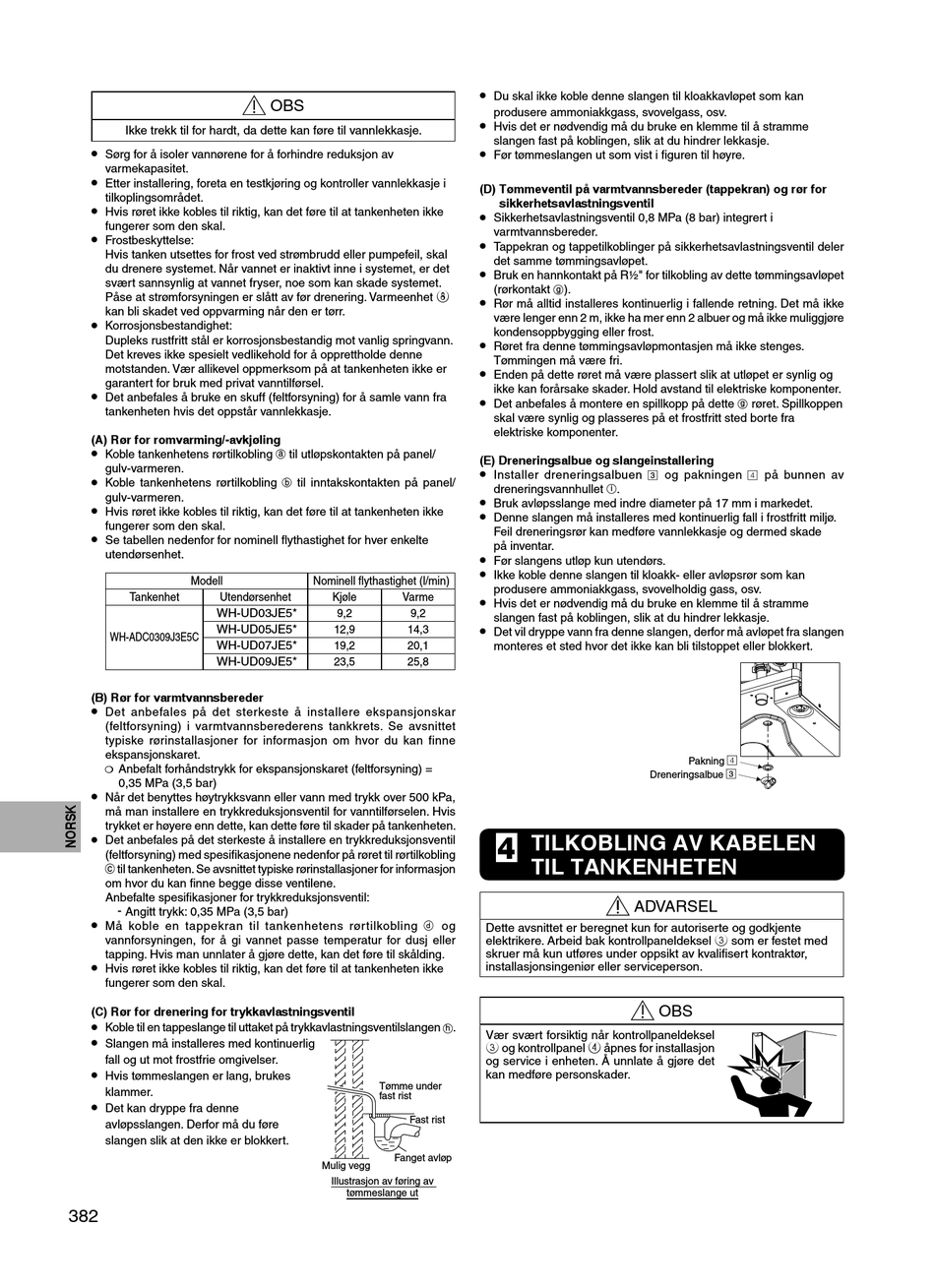

Panasonic R32 Installationsanleitung Seite 382

Ikke trekk til for hardt, da dette kan føre til vannlekkasje.
•
Sørg for å isoler vannørene for å forhindre reduksjon av
varmekapasitet.
•
Etter installering, foreta en testkjøring og kontroller vannlekkasje i
tilkoplingsområdet.
•
Hvis røret ikke kobles til riktig, kan det føre til at tankenheten ikke
fungerer som den skal.
•
Frostbeskyttelse:
Hvis tanken utsettes for frost ved strømbrudd eller pumpefeil, skal
du drenere systemet. Når vannet er inaktivt inne i systemet, er det
svært sannsynlig at vannet fryser, noe som kan skade systemet.
Påse at strømforsyningen er slått av før drenering. Varmeenhet 8
kan bli skadet ved oppvarming når den er tørr.
•
Korrosjonsbestandighet:
Dupleks rustfritt stål er korrosjonsbestandig mot vanlig springvann.
Det kreves ikke spesielt vedlikehold for å opprettholde denne
motstanden. Vær allikevel oppmerksom på at tankenheten ikke er
garantert for bruk med privat vanntilførsel.
•
Det anbefales å bruke en skuff (feltforsyning) for å samle vann fra
tankenheten hvis det oppstår vannlekkasje.
(A) Rør for romvarming/-avkjøling
•
Koble tankenhetens rørtilkobling g til utløpskontakten på panel/
gulv-varmeren.
•
Koble tankenhetens rørtilkobling h til inntakskontakten på panel/
gulv-varmeren.
•
Hvis røret ikke kobles til riktig, kan det føre til at tankenheten ikke
fungerer som den skal.
•
Se tabellen nedenfor for nominell fl ythastighet for hver enkelte
utendørsenhet.
Modell
Tankenhet Utendørsenhet
WH-UD03JE5*
WH-UD05JE5*
WH-ADC0309J3E5C
WH-UD07JE5*
WH-UD09JE5*
(B) Rør for varmtvannsbereder
•
Det anbefales på det sterkeste å installere ekspansjonskar
(feltforsyning) i varmtvannsberederens tankkrets. Se avsnittet
typiske rørinstallasjoner for informasjon om hvor du kan finne
ekspansjonskaret.
  Anbefalt forhåndstrykk for ekspansjonskaret (feltforsyning) =
0,35 MPa (3,5 bar)
•
Når det benyttes høytrykksvann eller vann med trykk over 500 kPa,
må man installere en trykkreduksjonsventil for vanntilførselen. Hvis
trykket er høyere enn dette, kan dette føre til skader på tankenheten.
•
Det anbefales på det sterkeste å installere en trykkreduksjonsventil
(feltforsyning) med spesifi kasjonene nedenfor på røret til rørtilkobling
i til tankenheten. Se avsnittet typiske rørinstallasjoner for informasjon
om hvor du kan fi nne begge disse ventilene.
Anbefalte spesifi kasjoner for trykkreduksjonsventil:
- Angitt trykk: 0,35 MPa (3,5 bar)
•
Må koble en tappekran til tankenhetens rørtilkobling j og
vannforsyningen, for å gi vannet passe temperatur for dusj eller
tapping. Hvis man unnlater å gjøre dette, kan det føre til skålding.
•
Hvis røret ikke kobles til riktig, kan det føre til at tankenheten ikke
fungerer som den skal.
(C) Rør for drenering for trykkavlastningsventil
•
Koble til en tappeslange til uttaket på trykkavlastningsventilslangen
•
Slangen må installeres med kontinuerlig
fall og ut mot frostfrie omgivelser.
•
Hvis tømmeslangen er lang, brukes
klammer.
•
Det kan dryppe fra denne
avløpsslangen. Derfor må du føre
slangen slik at den ikke er blokkert.
382
OBS
Nominell fl ythastighet (l/min)
Kjøle Varme
9,2 9,2
12,9 14,3
19,2 20,1
23,5 25,8
h
Tømme under
fast rist
Fast rist
Fanget avløp
Mulig vegg
Illustrasjon av føring av
tømmeslange ut
•
Du skal ikke koble denne slangen til kloakkavløpet som kan
produsere ammoniakkgass, svovelgass, osv.
•
Hvis det er nødvendig må du bruke en klemme til å stramme
slangen fast på koblingen, slik at du hindrer lekkasje.
•
Før tømmeslangen ut som vist i fi guren til høyre.
(D) Tømmeventil på varmtvannsbereder (tappekran) og rør for
sikkerhetsavlastningsventil
•
Sikkerhetsavlastningsventil 0,8 MPa (8 bar) integrert i
varmtvannsbereder.
•
Tappekran og tappetilkoblinger på sikkerhetsavlastningsventil deler
det samme tømmingsavløpet.
•
Bruk en hannkontakt på R½" for tilkobling av dette tømmingsavløpet
(rørkontakt ).
g
•
Rør må alltid installeres kontinuerlig i fallende retning. Det må ikke
være lenger enn 2 m, ikke ha mer enn 2 albuer og må ikke muliggjøre
kondensoppbygging eller frost.
•
Røret fra denne tømmingsavløpmontasjen må ikke stenges.
Tømmingen må være fri.
•
Enden på dette røret må være plassert slik at utløpet er synlig og
ikke kan forårsake skader. Hold avstand til elektriske komponenter.
•
Det anbefales å montere en spillkopp på dette
skal være synlig og plasseres på et frostfritt sted borte fra
elektriske komponenter.
(E) Dreneringsalbue og slangeinstallering
•
Installer dreneringsalbuen 3 og pakningen 4 på bunnen av
dreneringsvannhullet .
i
•
Bruk avløpsslange med indre diameter på 17 mm i markedet.
•
Denne slangen må installeres med kontinuerlig fall i frostfritt miljø.
Feil dreneringsrør kan medføre vannlekkasje og dermed skade
på inventar.
•
Før slangens utløp kun utendørs.
•
Ikke koble denne slangen til kloakk- eller avløpsrør som kan
produsere ammoniakkgass, svovelholdig gass, osv.
•
Hvis det er nødvendig må du bruke en klemme til å stramme
slangen fast på koblingen, slik at du hindrer lekkasje.
•
Det vil dryppe vann fra denne slangen, derfor må avløpet fra slangen
monteres et sted hvor det ikke kan bli tilstoppet eller blokkert.
TILKOBLING AV KABELEN
4
TIL TANKENHETEN
Dette avsnittet er beregnet kun for autoriserte og godkjente
elektrikere. Arbeid bak kontrollpaneldeksel 3 som er festet med
skruer må kun utføres under oppsikt av kvalifi sert kontraktør,
installasjonsingeniør eller serviceperson.
.
Vær svært forsiktig når kontrollpaneldeksel
3 og kontrollpanel 4 åpnes for installasjon
og service i enheten. Å unnlate å gjøre det
kan medføre personskader.
røret. Spillkoppen
g
Pakning 4
Dreneringsalbue 3
ADVARSEL
OBS
