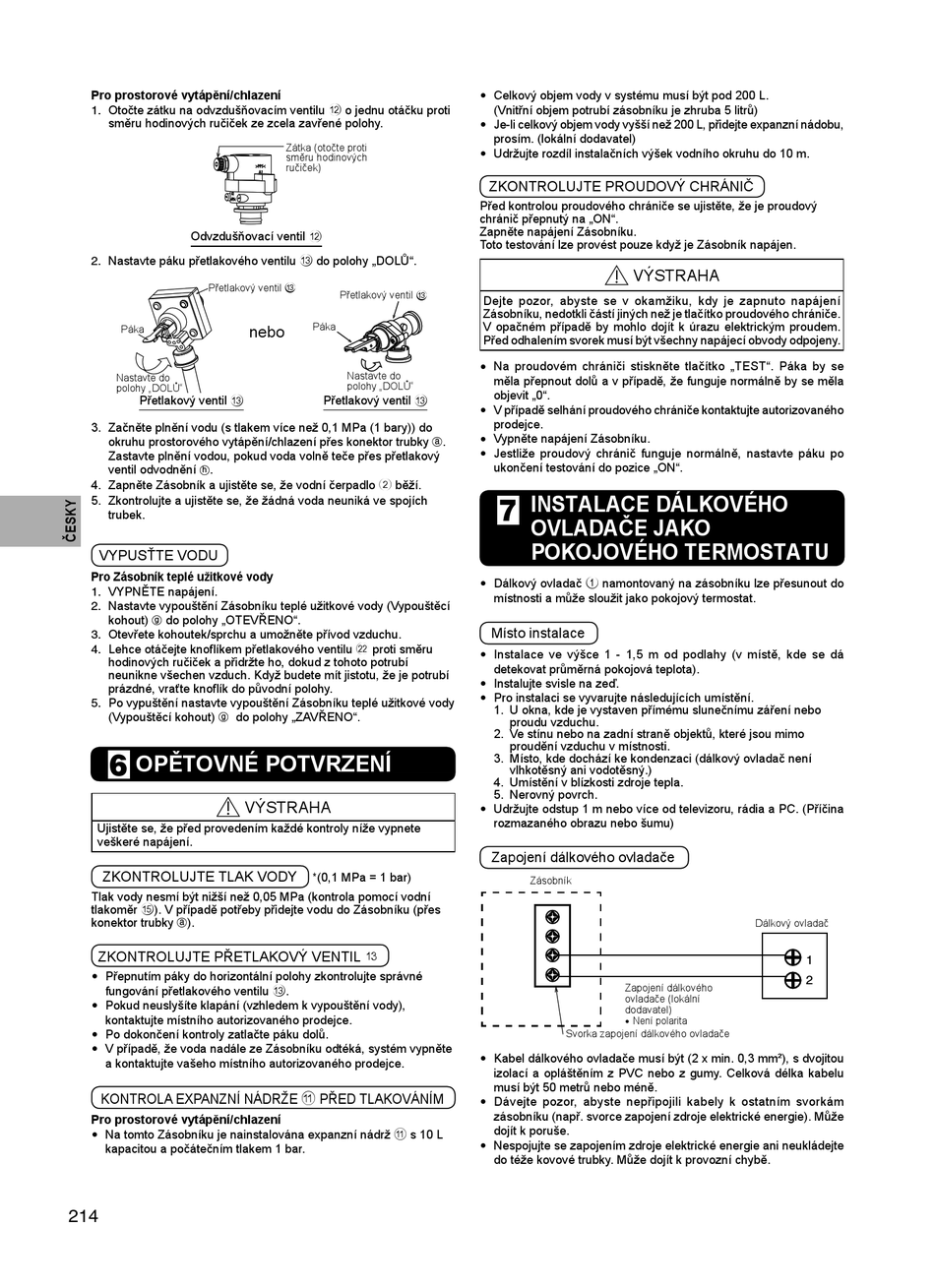

Pro prostorové vytápění/chlazení
1. Otočte zátku na odvzdušňovacím ventilu b o jednu otáčku proti
směru hodinových ručiček ze zcela zavřené polohy.
Odvzdušňovací ventil b
2. Nastavte páku přetlakového ventilu c do polohy „DOLŮ".
Přetlakový ventil c
Páka
Nastavte do
polohy „DOLŮ"
Přetlakový ventil c
3. Začněte plnění vodu (s tlakem více než 0,1 MPa (1 bary)) do
okruhu prostorového vytápění/chlazení přes konektor trubky g.
Zastavte plnění vodou, pokud voda volně teče přes přetlakový
ventil odvodnění .
h
4. Zapněte Zásobník a ujistěte se, že vodní čerpadlo 2 běží.
5. Zkontrolujte a ujistěte se, že žádná voda neuniká ve spojích
trubek.
VYPUSŤTE VODU
Pro Zásobník teplé užitkové vody
1. VYPNĚTE napájení.
2. Nastavte vypouštění Zásobníku teplé užitkové vody (Vypouštěcí
kohout) do polohy „OTEVŘENO".
g
3. Otevřete kohoutek/sprchu a umožněte přívod vzduchu.
4. Lehce otáčejte knofl íkem přetlakového ventilu l proti směru
hodinových ručiček a přidržte ho, dokud z tohoto potrubí
neunikne všechen vzduch. Když budete mít jistotu, že je potrubí
prázdné, vraťte knofl ík do původní polohy.
5. Po vypuštění nastavte vypouštění Zásobníku teplé užitkové vody
(Vypouštěcí kohout) do polohy „ZAVŘENO".
g
OPĚTOVNÉ POTVRZENÍ
6
VÝSTRAHA
Ujistěte se, že před provedením každé kontroly níže vypnete
veškeré napájení.
ZKONTROLUJTE TLAK VODY
Tlak vody nesmí být nižší než 0,05 MPa (kontrola pomocí vodní
tlakoměr e). V případě potřeby přidejte vodu do Zásobníku (přes
konektor trubky g).
ZKONTROLUJTE PŘETLAKOVÝ VENTIL c
•
Přepnutím páky do horizontální polohy zkontrolujte správné
fungování přetlakového ventilu c.
•
Pokud neuslyšíte klapání (vzhledem k vypouštění vody),
kontaktujte místního autorizovaného prodejce.
•
Po dokončení kontroly zatlačte páku dolů.
•
V případě, že voda nadále ze Zásobníku odtéká, systém vypněte
a kontaktujte vašeho místního autorizovaného prodejce.
KONTROLA EXPANZNÍ NÁDRŽE a PŘED TLAKOVÁNÍM
Pro prostorové vytápění/chlazení
•
Na tomto Zásobníku je nainstalována expanzní nádrž a s 10 L
kapacitou a počátečním tlakem 1 bar.
214
Zátka (otočte proti
směru hodinových
ručiček)
Přetlakový ventil c
Páka
nebo
Nastavte do
polohy „DOLŮ"
Přetlakový ventil c
*(0,1 MPa = 1 bar)
•
Celkový objem vody v systému musí být pod 200 L.
(Vnitřní objem potrubí zásobníku je zhruba 5 litrů)
•
Je-li celkový objem vody vyšší než 200 L, přidejte expanzní nádobu,
prosím. (lokální dodavatel)
•
Udržujte rozdíl instalačních výšek vodního okruhu do 10 m.
ZKONTROLUJTE PROUDOVÝ CHRÁNIČ
Před kontrolou proudového chrániče se ujistěte, že je proudový
chránič přepnutý na „ON".
Zapněte napájení Zásobníku.
Toto testování lze provést pouze když je Zásobník napájen.
VÝSTRAHA
Dejte pozor, abyste se v okamžiku, kdy je zapnuto napájení
Zásobníku, nedotkli částí jiných než je tlačítko proudového chrániče.
V opačném případě by mohlo dojít k úrazu elektrickým proudem.
Před odhalením svorek musí být všechny napájecí obvody odpojeny.
•
Na proudovém chrániči stiskněte tlačítko „TEST". Páka by se
měla přepnout dolů a v případě, že funguje normálně by se měla
objevit „0".
•
V případě selhání proudového chrániče kontaktujte autorizovaného
prodejce.
•
Vypněte napájení Zásobníku.
•
Jestliže proudový chránič funguje normálně, nastavte páku po
ukončení testování do pozice „ON".
INSTALACE DÁLKOVÉHO
7
OVLADAČE JAKO
POKOJOVÉHO TERMOSTATU
•
Dálkový ovladač 1 namontovaný na zásobníku lze přesunout do
místnosti a může sloužit jako pokojový termostat.
Místo instalace
•
Instalace ve výšce 1 - 1,5 m od podlahy (v místě, kde se dá
detekovat průměrná pokojová teplota).
•
Instalujte svisle na zeď.
•
Pro instalaci se vyvarujte následujících umístění.
1. U okna, kde je vystaven přímému slunečnímu záření nebo
proudu vzduchu.
2. Ve stínu nebo na zadní straně objektů, které jsou mimo
proudění vzduchu v místnosti.
3. Místo, kde dochází ke kondenzaci (dálkový ovladač není
vlhkotěsný ani vodotěsný.)
4. Umístění v blízkosti zdroje tepla.
5. Nerovný povrch.
•
Udržujte odstup 1 m nebo více od televizoru, rádia a PC. (Příčina
rozmazaného obrazu nebo šumu)
Zapojení dálkového ovladače
Zásobník
Zapojení dálkového
ovladače (lokální
dodavatel)
•
Není polarita
Svorka zapojení dálkového ovladače
•
Kabel dálkového ovladače musí být (2 x min. 0,3 mm²), s dvojitou
izolací a opláštěním z PVC nebo z gumy. Celková délka kabelu
musí být 50 metrů nebo méně.
•
Dávejte pozor, abyste nepřipojili kabely k ostatním svorkám
zásobníku (např. svorce zapojení zdroje elektrické energie). Může
dojít k poruše.
•
Nespojujte se zapojením zdroje elektrické energie ani neukládejte
do téže kovové trubky. Může dojít k provozní chybě.
Dálkový ovladač
1
2
