Panasonic WH-WDG05LE5 Installationsanleitung

Installationsanleitung

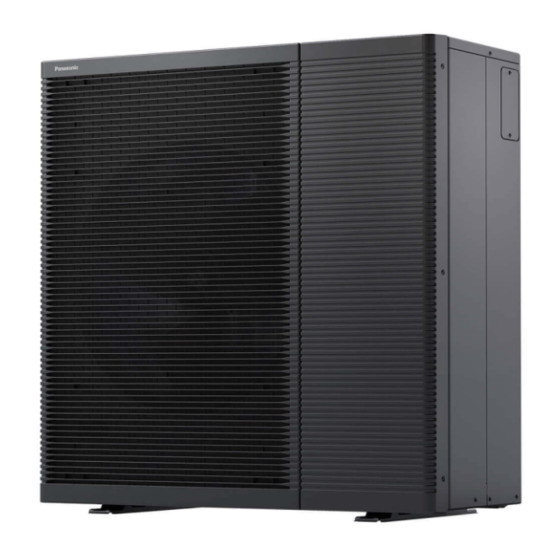

LUFT-ZU-WASSER-WÄRMEPUMPE-AUSSENGERÄT
WH-WDG05LE5, WH-WDG07LE5,
WH-WDG09LE5
VORSICHT
R290
KÄLTEMITTEL
Diese LUFT/WASSER-WÄRMEPUMPE
enthält und verwendet das Kältemittel R290.
DIESES PRODUKT DARF NUR VON QUALIFIZIERTEM PERSONAL
INSTALLIERT ODER GEWARTET WERDEN.
Beachten Sie nationale, bundesstaatliche, regionale und lokale
Gesetze, Verordnungen, Richtlinien sowie Installations- und
Bedienungsanleitungen, bevor dieses Produkt installiert, gewartet
und/oder repariert wird.
SICHERHEITSHINWEISE
• Bitte lesen Sie die folgenden „SICHERHEITSHINWEISE" vor der Inbetriebnahme sorgfältig durch.
• Elektro- und Wasserinstallationsarbeiten müssen von einem ausgebildeten Elektriker bzw. Wasserinstallateur durchgeführt werden. Stellen Sie sicher, dass Sie für das zu
montierende Modell die korrekte elektrische Leistung und des Hauptstromkreises benutzen.
• Die hierin verwendeten Vorsichtshinweise müssen unbedingt befolgt werden, weil sie sicherheitsrelevant sind. Die Bedeutung jedes Hinweises können Sie unten sehen.
Fehlerhafte Montage, die darauf beruht, dass die Anweisungen nicht oder nur unzureichend beachtet wurden, kann zu Verletzungen oder Sachschäden führen. Die
Bedeutung wird durch die folgenden Hinweise klassifi ziert.
• Bewahren Sie dieses Installationshandbuch nach der Montage beim Gerät auf.
WARNUNG
VORSICHT
Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:
• Es ist ein Testlauf durchzuführen, um sicherzustellen, dass nach der Installation keine Fehlfunktionen auftreten. Danach ist dem Benutzer entsprechend der
Bedienungsanleitung die Bedienung, Pfl ege und Wartung zu erläutern. Außerdem ist der Benutzer darauf hinzuweisen, dass er die Bedienungsanleitung aufbewahren soll.
• Dieses Gerät ist nicht für die Verwendung durch die allgemeine Öffentlichkeit gedacht.
• Falls Zweifel bezüglich der Installation bestehen, kontaktieren Sie immer einen autorisierten Händler.
Verwenden Sie nur die vom Hersteller empfohlenen Mittel zum Beschleunigen der Entfrostung und für die Reinigung. Durch den Einsatz ungeeigneter Verfahren oder die
Verwendung inkompatibler Materialien können Beschädigungen des Produkts, Explosionen und ernsthafte Verletzungen hervorgerufen werden.
Installieren Sie das Außengerät nicht in der Nähe eines Balkongeländers. Wenn Sie das Außengerät auf dem Balkongeländer eines Hochhauses anbringen, kann ein Kind
zum Außengerät klettern, auf das Geländer gelangen, so dass es zu einem Unfall kommen kann.
Verwenden Sie als Stromkabel keine nicht gekennzeichneten Kabel, veränderte Kabel, Verbindungs- oder Stromversorgungskabel. Das Gerät darf den Stromanschluss
nicht mit anderen Geräten teilen. Ein schlechter Kontakt, eine unzureichende Isolierung oder Überspannung können Elektroschocks oder Feuer verursachen.
Verknoten Sie das Stromversorgungskabel nicht. Die Temperatur des Stromversorgungskabels kann auf unzulässige Werte ansteigen.
WEB-ACXF60-51540-DE
Dieser Hinweis deutet darauf hin, dass seine Nichtbeachtung zu schweren Verletzungen oder gar zum Tod führen kann.
Dieser Hinweis deutet darauf hin, dass seine Nichtbeachtung zu Verletzungen oder zu Beschädigungen führen kann.
Dieses Symbol auf weißem Grund kennzeichnet eine Tätigkeit, die VERBOTEN ist.
Diese Symbole auf dunklem Grund weisen darauf hin, dass eine bestimmte Tätigkeit durchgeführt werden muss.
Für die Montage erforderliche Werkzeuge
1 Kreuzschlitz-Schraubendreher
2 Wasserwaage
3 Elektrische Bohrmaschine, Bohrer
4 Sechskantschlüssel
(4 mm)
5 Schraubenschlüssel
6 Rohrschneider
7 Reibahle
8 Messer
9 Gaslecksuchgerät
10 Bandmaß
11 Thermometer
12 Ohmmeter
Erklärung der Symbole auf dem Innen- bzw. dem Außengerät.
WARNUNG
VORSICHT
VORSICHT
VORSICHT
WARNUNG
DEUTSCH
13 Mehrfachmessgerät
14 Drehmomentschlüssel
18 N•m (1,8 kgf•m)
42 N•m (4,3 kgf•m)
55 N•m (5,6 kgf•m)
65 N•m (6,6 kgf•m)
100 N•m (10,2 kgf•m)
15 Handschuhe
(zur Reparatur am Kältemittelkreislauf
16 Vakuumpumpe
17 Manometerstation
18 Absaugmaschine
19 Recyclingflasche)
Dieses Symbol weist darauf hin, dass dieses Gerät ein
brennbares Kältemittel mit der Sicherheitsgruppe A3 nach
ISO 817 verwendet. Falls das Kältemittel austritt und in
Berührung mit einer externen Zündquelle kommt, besteht
die Möglichkeit eines Brandes oder einer Explosion.
Dieses Symbol weist darauf hin, dass die
Installationsanleitung sorgfältig gelesen werden sollte.
Dieses Symbol weist darauf hin, dass ein Service-
Techniker dieses Gerät unter Bezugnahme auf die
Installationsanleitung handhaben sollte.
Dieses Symbol weist darauf hin, dass in der
Bedienungsanleitung und/oder der Installationsanleitung
weitere Informationen enthalten sind.
1
