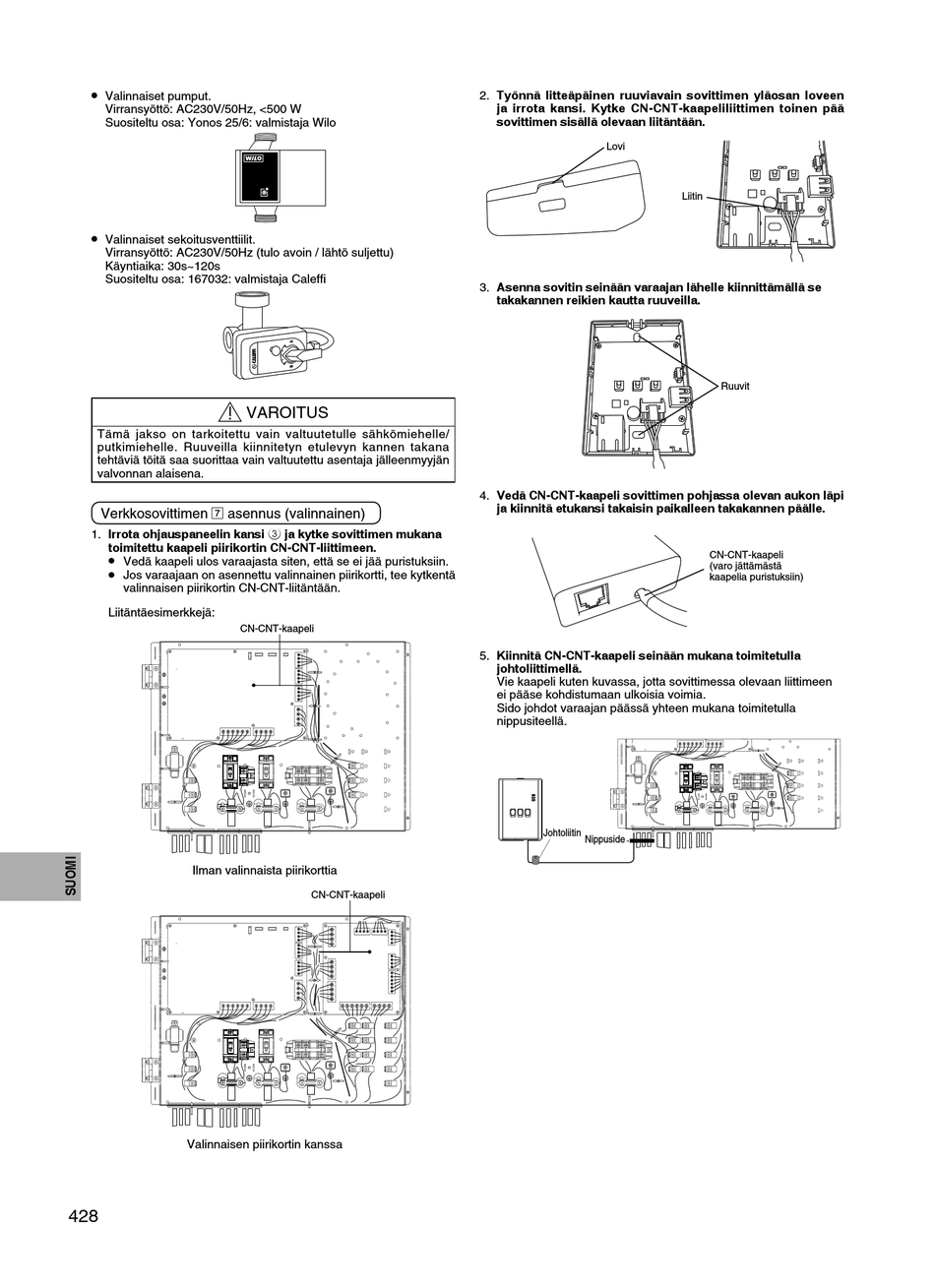

Valinnaiset pumput.
Virransyöttö: AC230V/50Hz, <500 W
Suositeltu osa: Yonos 25/6: valmistaja Wilo
•
Valinnaiset sekoitusventtiilit.
Virransyöttö: AC230V/50Hz (tulo avoin / lähtö suljettu)
Käyntiaika: 30s~120s
Suositeltu osa: 167032: valmistaja Caleffi
Tämä jakso on tarkoitettu vain valtuutetulle sähkömiehelle/
putkimiehelle. Ruuveilla kiinnitetyn etulevyn kannen takana
tehtäviä töitä saa suorittaa vain valtuutettu asentaja jälleenmyyjän
valvonnan alaisena.
Verkkosovittimen 7 asennus (valinnainen)
1. Irrota ohjauspaneelin kansi 3 ja kytke sovittimen mukana
toimitettu kaapeli piirikortin CN-CNT-liittimeen.
•
Vedä kaapeli ulos varaajasta siten, että se ei jää puristuksiin.
•
Jos varaajaan on asennettu valinnainen piirikortti, tee kytkentä
valinnaisen piirikortin CN-CNT-liitäntään.
Liitäntäesimerkkejä:
CN-CNT-kaapeli
Ilman valinnaista piirikorttia
Valinnaisen piirikortin kanssa
428
VAROITUS
CN-CNT-kaapeli
2. Työnnä litteäpäinen ruuviavain sovittimen yläosan loveen
ja irrota kansi. Kytke CN-CNT-kaapeliliittimen toinen pää
sovittimen sisällä olevaan liitäntään.
Lovi
3. Asenna sovitin seinään varaajan lähelle kiinnittämällä se
takakannen reikien kautta ruuveilla.
4. Vedä CN-CNT-kaapeli sovittimen pohjassa olevan aukon läpi
ja kiinnitä etukansi takaisin paikalleen takakannen päälle.
5. Kiinnitä CN-CNT-kaapeli seinään mukana toimitetulla
johtoliittimellä.
Vie kaapeli kuten kuvassa, jotta sovittimessa olevaan liittimeen
ei pääse kohdistumaan ulkoisia voimia.
Sido johdot varaajan päässä yhteen mukana toimitetulla
nippusiteellä.
Johtoliitin
Nippuside
Liitin
Ruuvit
CN-CNT-kaapeli
(varo jättämästä
kaapelia puristuksiin)
