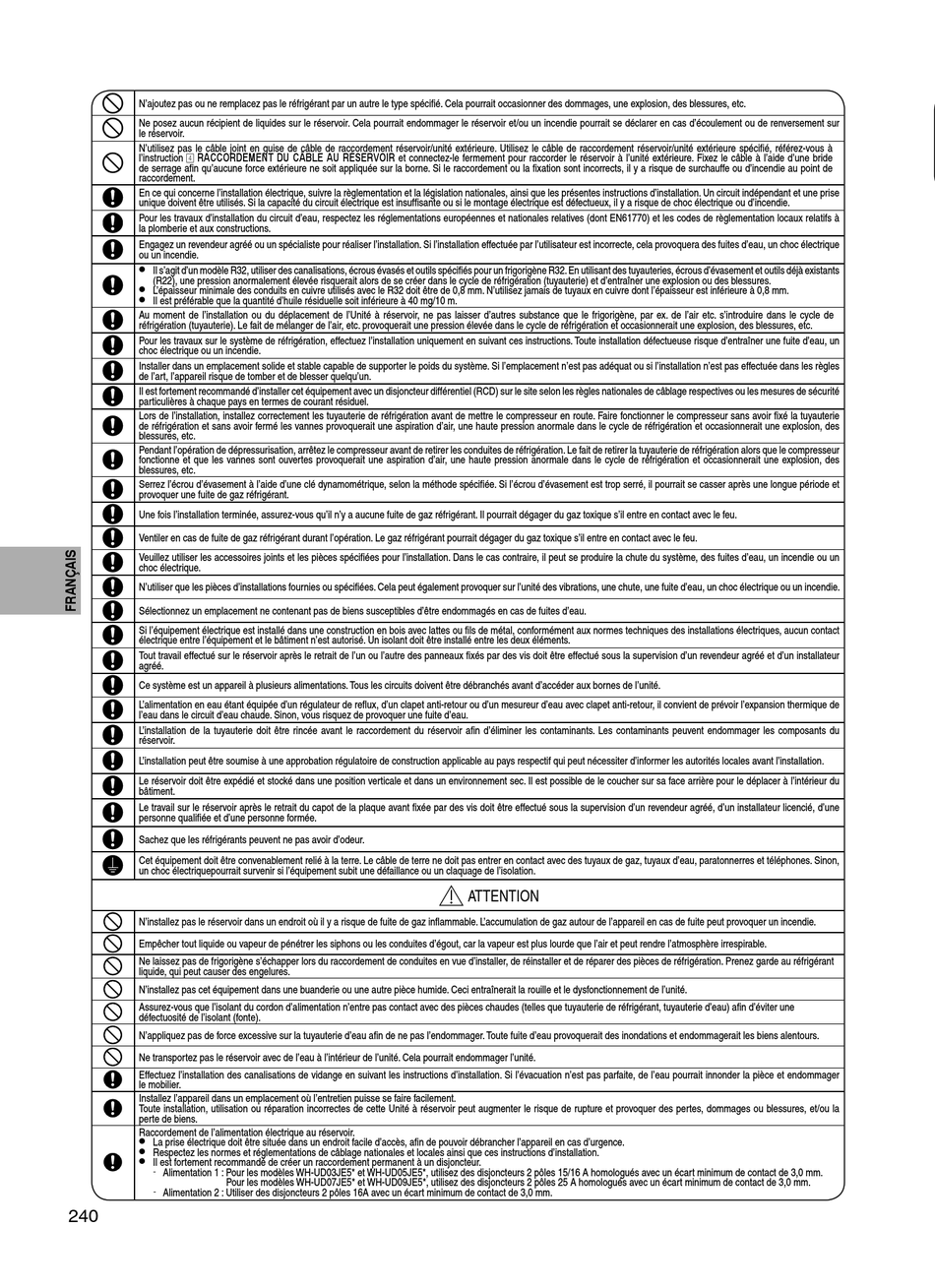

Panasonic R32 Installationsanleitung Seite 240

N'ajoutez pas ou ne remplacez pas le réfrigérant par un autre le type spécifi é. Cela pourrait occasionner des dommages, une explosion, des blessures, etc.
Ne posez aucun récipient de liquides sur le réservoir. Cela pourrait endommager le réservoir et/ou un incendie pourrait se déclarer en cas d'écoulement ou de renversement sur
le réservoir.
N'utilisez pas le câble joint en guise de câble de raccordement réservoir/unité extérieure. Utilisez le câble de raccordement réservoir/unité extérieure spécifi é, référez-vous à
l'instruction 4 RACCORDEMENT DU CÂBLE AU RÉSERVOIR et connectez-le fermement pour raccorder le réservoir à l'unité extérieure. Fixez le câble à l'aide d'une bride
de serrage afi n qu'aucune force extérieure ne soit appliquée sur la borne. Si le raccordement ou la fi xation sont incorrects, il y a risque de surchauffe ou d'incendie au point de
raccordement.
En ce qui concerne l'installation électrique, suivre la règlementation et la législation nationales, ainsi que les présentes instructions d'installation. Un circuit indépendant et une prise
unique doivent être utilisés. Si la capacité du circuit électrique est insuffi sante ou si le montage électrique est défectueux, il y a risque de choc électrique ou d'incendie.
Pour les travaux d'installation du circuit d'eau, respectez les réglementations européennes et nationales relatives (dont EN61770) et les codes de règlementation locaux relatifs à
la plomberie et aux constructions.
Engagez un revendeur agréé ou un spécialiste pour réaliser l'installation. Si l'installation effectuée par l'utilisateur est incorrecte, cela provoquera des fuites d'eau, un choc électrique
ou un incendie.
•
Il s'agit d'un modèle R32, utiliser des canalisations, écrous évasés et outils spécifi és pour un frigorigène R32. En utilisant des tuyauteries, écrous d'évasement et outils déjà existants
(R22), une pression anormalement élevée risquerait alors de se créer dans le cycle de réfrigération (tuyauterie) et d'entraîner une explosion ou des blessures.
•
L'épaisseur minimale des conduits en cuivre utilisés avec le R32 doit être de 0,8 mm. N'utilisez jamais de tuyaux en cuivre dont l'épaisseur est inférieure à 0,8 mm.
•
Il est préférable que la quantité d'huile résiduelle soit inférieure à 40 mg/10 m.
Au moment de l'installation ou du déplacement de l'Unité à réservoir, ne pas laisser d'autres substance que le frigorigène, par ex. de l'air etc. s'introduire dans le cycle de
réfrigération (tuyauterie). Le fait de mélanger de l'air, etc. provoquerait une pression élevée dans le cycle de réfrigération et occasionnerait une explosion, des blessures, etc.
Pour les travaux sur le système de réfrigération, effectuez l'installation uniquement en suivant ces instructions. Toute installation défectueuse risque d'entraîner une fuite d'eau, un
choc électrique ou un incendie.
Installer dans un emplacement solide et stable capable de supporter le poids du système. Si l'emplacement n'est pas adéquat ou si l'installation n'est pas effectuée dans les règles
de l'art, l'appareil risque de tomber et de blesser quelqu'un.
Il est fortement recommandé d'installer cet équipement avec un disjoncteur différentiel (RCD) sur le site selon les règles nationales de câblage respectives ou les mesures de sécurité
particulières à chaque pays en termes de courant résiduel.
Lors de l'installation, installez correctement les tuyauterie de réfrigération avant de mettre le compresseur en route. Faire fonctionner le compresseur sans avoir fi xé la tuyauterie
de réfrigération et sans avoir fermé les vannes provoquerait une aspiration d'air, une haute pression anormale dans le cycle de réfrigération et occasionnerait une explosion, des
blessures, etc.
Pendant l'opération de dépressurisation, arrêtez le compresseur avant de retirer les conduites de réfrigération. Le fait de retirer la tuyauterie de réfrigération alors que le compresseur
fonctionne et que les vannes sont ouvertes provoquerait une aspiration d'air, une haute pression anormale dans le cycle de réfrigération et occasionnerait une explosion, des
blessures, etc.
Serrez l'écrou d'évasement à l'aide d'une clé dynamométrique, selon la méthode spécifi ée. Si l'écrou d'évasement est trop serré, il pourrait se casser après une longue période et
provoquer une fuite de gaz réfrigérant.
Une fois l'installation terminée, assurez-vous qu'il n'y a aucune fuite de gaz réfrigérant. Il pourrait dégager du gaz toxique s'il entre en contact avec le feu.
Ventiler en cas de fuite de gaz réfrigérant durant l'opération. Le gaz réfrigérant pourrait dégager du gaz toxique s'il entre en contact avec le feu.
Veuillez utiliser les accessoires joints et les pièces spécifi ées pour l'installation. Dans le cas contraire, il peut se produire la chute du système, des fuites d'eau, un incendie ou un
choc électrique.
N'utiliser que les pièces d'installations fournies ou spécifi ées. Cela peut également provoquer sur l'unité des vibrations, une chute, une fuite d'eau, un choc électrique ou un incendie.
Sélectionnez un emplacement ne contenant pas de biens susceptibles d'être endommagés en cas de fuites d'eau.
Si l'équipement électrique est installé dans une construction en bois avec lattes ou fi ls de métal, conformément aux normes techniques des installations électriques, aucun contact
électrique entre l'équipement et le bâtiment n'est autorisé. Un isolant doit être installé entre les deux éléments.
Tout travail effectué sur le réservoir après le retrait de l'un ou l'autre des panneaux fi xés par des vis doit être effectué sous la supervision d'un revendeur agréé et d'un installateur
agréé.
Ce système est un appareil à plusieurs alimentations. Tous les circuits doivent être débranchés avant d'accéder aux bornes de l'unité.
L'alimentation en eau étant équipée d'un régulateur de refl ux, d'un clapet anti-retour ou d'un mesureur d'eau avec clapet anti-retour, il convient de prévoir l'expansion thermique de
l'eau dans le circuit d'eau chaude. Sinon, vous risquez de provoquer une fuite d'eau.
L'installation de la tuyauterie doit être rincée avant le raccordement du réservoir afi n d'éliminer les contaminants. Les contaminants peuvent endommager les composants du
réservoir.
L'installation peut être soumise à une approbation régulatoire de construction applicable au pays respectif qui peut nécessiter d'informer les autorités locales avant l'installation.
Le réservoir doit être expédié et stocké dans une position verticale et dans un environnement sec. Il est possible de le coucher sur sa face arrière pour le déplacer à l'intérieur du
bâtiment.
Le travail sur le réservoir après le retrait du capot de la plaque avant fi xée par des vis doit être effectué sous la supervision d'un revendeur agréé, d'un installateur licencié, d'une
personne qualifi ée et d'une personne formée.
Sachez que les réfrigérants peuvent ne pas avoir d'odeur.
Cet équipement doit être convenablement relié à la terre. Le câble de terre ne doit pas entrer en contact avec des tuyaux de gaz, tuyaux d'eau, paratonnerres et téléphones. Sinon,
un choc électriquepourrait survenir si l'équipement subit une défaillance ou un claquage de l'isolation.
N'installez pas le réservoir dans un endroit où il y a risque de fuite de gaz infl ammable. L'accumulation de gaz autour de l'appareil en cas de fuite peut provoquer un incendie.
Empêcher tout liquide ou vapeur de pénétrer les siphons ou les conduites d'égout, car la vapeur est plus lourde que l'air et peut rendre l'atmosphère irrespirable.
Ne laissez pas de frigorigène s'échapper lors du raccordement de conduites en vue d'installer, de réinstaller et de réparer des pièces de réfrigération. Prenez garde au réfrigérant
liquide, qui peut causer des engelures.
N'installez pas cet équipement dans une buanderie ou une autre pièce humide. Ceci entraînerait la rouille et le dysfonctionnement de l'unité.
Assurez-vous que l'isolant du cordon d'alimentation n'entre pas contact avec des pièces chaudes (telles que tuyauterie de réfrigérant, tuyauterie d'eau) afi n d'éviter une
défectuosité de l'isolant (fonte).
N'appliquez pas de force excessive sur la tuyauterie d'eau afi n de ne pas l'endommager. Toute fuite d'eau provoquerait des inondations et endommagerait les biens alentours.
Ne transportez pas le réservoir avec de l'eau à l'intérieur de l'unité. Cela pourrait endommager l'unité.
Effectuez l'installation des canalisations de vidange en suivant les instructions d'installation. Si l'évacuation n'est pas parfaite, de l'eau pourrait innonder la pièce et endommager
le mobilier.
Installez l'appareil dans un emplacement où l'entretien puisse se faire facilement.
Toute installation, utilisation ou réparation incorrectes de cette Unité à réservoir peut augmenter le risque de rupture et provoquer des pertes, dommages ou blessures, et/ou la
perte de biens.
Raccordement de l'alimentation électrique au réservoir.
•
La prise électrique doit être située dans un endroit facile d'accès, afi n de pouvoir débrancher l'appareil en cas d'urgence.
•
Respectez les normes et réglementations de câblage nationales et locales ainsi que ces instructions d'installation.
•
Il est fortement recommandé de créer un raccordement permanent à un disjoncteur.
- Alimentation 1 : Pour les modèles WH-UD03JE5* et WH-UD05JE5*, utilisez des disjoncteurs 2 pôles 15/16 A homologués avec un écart minimum de contact de 3,0 mm.
Pour les modèles WH-UD07JE5* et WH-UD09JE5*, utilisez des disjoncteurs 2 pôles 25 A homologués avec un écart minimum de contact de 3,0 mm.
- Alimentation 2 : Utiliser des disjoncteurs 2 pôles 16A avec un écart minimum de contact de 3,0 mm.
240
ATTENTION
