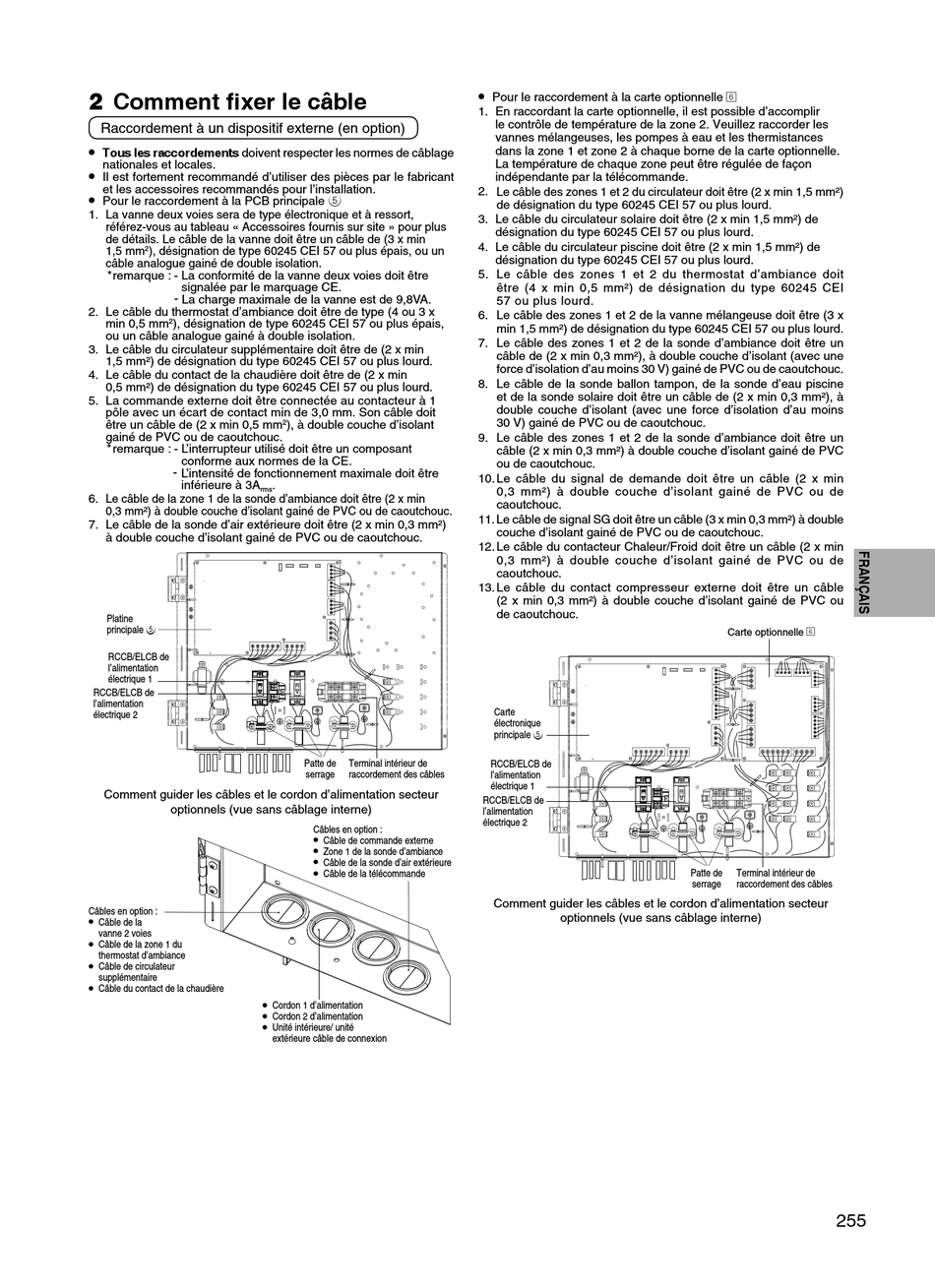

2 Comment fi xer le câble
Raccordement à un dispositif externe (en option)
• Tous les raccordements doivent respecter les normes de câblage
nationales et locales.
•
Il est fortement recommandé d'utiliser des pièces par le fabricant
et les accessoires recommandés pour l'installation.
•
Pour le raccordement à la PCB principale 5
1. La vanne deux voies sera de type électronique et à ressort,
référez-vous au tableau « Accessoires fournis sur site » pour plus
de détails. Le câble de la vanne doit être un câble de (3 x min
1,5 mm 2 ), désignation de type 60245 CEI 57 ou plus épais, ou un
câble analogue gainé de double isolation.
* remarque : - La conformité de la vanne deux voies doit être
signalée par le marquage CE.
- La charge maximale de la vanne est de 9,8VA.
2. Le câble du thermostat d'ambiance doit être de type (4 ou 3 x
2
min 0,5 mm ), désignation de type 60245 CEI 57 ou plus épais,
ou un câble analogue gainé à double isolation.
3. Le câble du circulateur supplémentaire doit être de (2 x min
1,5 mm²) de désignation du type 60245 CEI 57 ou plus lourd.
4. Le câble du contact de la chaudière doit être de (2 x min
0,5 mm²) de désignation du type 60245 CEI 57 ou plus lourd.
5. La commande externe doit être connectée au contacteur à 1
pôle avec un écart de contact min de 3,0 mm. Son câble doit
être un câble de (2 x min 0,5 mm
gainé de PVC ou de caoutchouc.
* remarque : - L'interrupteur utilisé doit être un composant
conforme aux normes de la CE.
- L'intensité de fonctionnement maximale doit être
inférieure à 3A
rms
6. Le câble de la zone 1 de la sonde d'ambiance doit être (2 x min
0,3 mm²) à double couche d'isolant gainé de PVC ou de caoutchouc.
7. Le câble de la sonde d'air extérieure doit être (2 x min 0,3 mm²)
à double couche d'isolant gainé de PVC ou de caoutchouc.
Platine
principale 5
RCCB/ELCB de
l'alimentation
électrique 1
RCCB/ELCB de
l'alimentation
électrique 2
Comment guider les câbles et le cordon d'alimentation secteur
optionnels (vue sans câblage interne)
Câbles en option :
•
Câble de la
vanne 2 voies
•
Câble de la zone 1 du
thermostat d'ambiance
•
Câble de circulateur
supplémentaire
•
Câble du contact de la chaudière
•
•
•
2 ), à double couche d'isolant
.
Patte de Terminal intérieur de
serrage raccordement des câbles
Câbles en option :
•
Câble de commande externe
•
Zone 1 de la sonde d'ambiance
•
Câble de la sonde d'air extérieure
•
Câble de la télécommande
Cordon 1 d'alimentation
Cordon 2 d'alimentation
Unité intérieure/ unité
extérieure câble de connexion
•
Pour le raccordement à la carte optionnelle 6
1. En raccordant la carte optionnelle, il est possible d'accomplir
le contrôle de température de la zone 2. Veuillez raccorder les
vannes mélangeuses, les pompes à eau et les thermistances
dans la zone 1 et zone 2 à chaque borne de la carte optionnelle.
La température de chaque zone peut être régulée de façon
indépendante par la télécommande.
2. Le câble des zones 1 et 2 du circulateur doit être (2 x min 1,5 mm²)
de désignation du type 60245 CEI 57 ou plus lourd.
3. Le câble du circulateur solaire doit être (2 x min 1,5 mm²) de
désignation du type 60245 CEI 57 ou plus lourd.
4. Le câble du circulateur piscine doit être (2 x min 1,5 mm²) de
désignation du type 60245 CEI 57 ou plus lourd.
5. Le câble des zones 1 et 2 du thermostat d'ambiance doit
être (4 x min 0,5 mm²) de désignation du type 60245 CEI
57 ou plus lourd.
6. Le câble des zones 1 et 2 de la vanne mélangeuse doit être (3 x
min 1,5 mm²) de désignation du type 60245 CEI 57 ou plus lourd.
7. Le câble des zones 1 et 2 de la sonde d'ambiance doit être un
câble de (2 x min 0,3 mm²), à double couche d'isolant (avec une
force d'isolation d'au moins 30 V) gainé de PVC ou de caoutchouc.
8. Le câble de la sonde ballon tampon, de la sonde d'eau piscine
et de la sonde solaire doit être un câble de (2 x min 0,3 mm²), à
double couche d'isolant (avec une force d'isolation d'au moins
30 V) gainé de PVC ou de caoutchouc.
9. Le câble des zones 1 et 2 de la sonde d'ambiance doit être un
câble (2 x min 0,3 mm²) à double couche d'isolant gainé de PVC
ou de caoutchouc.
10. Le câble du signal de demande doit être un câble (2 x min
0,3 mm²) à double couche d'isolant gainé de PVC ou de
caoutchouc.
11. Le câble de signal SG doit être un câble (3 x min 0,3 mm²) à double
couche d'isolant gainé de PVC ou de caoutchouc.
12. Le câble du contacteur Chaleur/Froid doit être un câble (2 x min
0,3 mm²) à double couche d'isolant gainé de PVC ou de
caoutchouc.
13. Le câble du contact compresseur externe doit être un câble
(2 x min 0,3 mm²) à double couche d'isolant gainé de PVC ou
de caoutchouc.
Carte
électronique
principale 5
RCCB/ELCB de
l'alimentation
électrique 1
RCCB/ELCB de
l'alimentation
électrique 2
Comment guider les câbles et le cordon d'alimentation secteur
optionnels (vue sans câblage interne)
Carte optionnelle 6
Patte de Terminal intérieur de
serrage raccordement des câbles
