Master SAT-Out
1
DCC-Zentrale
EINGANG
2
DCC-LED
3
LocoNet-LED
4
USB-LED
5
LocoNet-Anschluss LocoNet-Anschluss Anschluss von LocoNet-Geräten, wie z. B. das Faller-
6
USB-Anschluss
7
Antenne
8
RX-LED
9
TX-LED
10
LED-
Betriebsanzeige

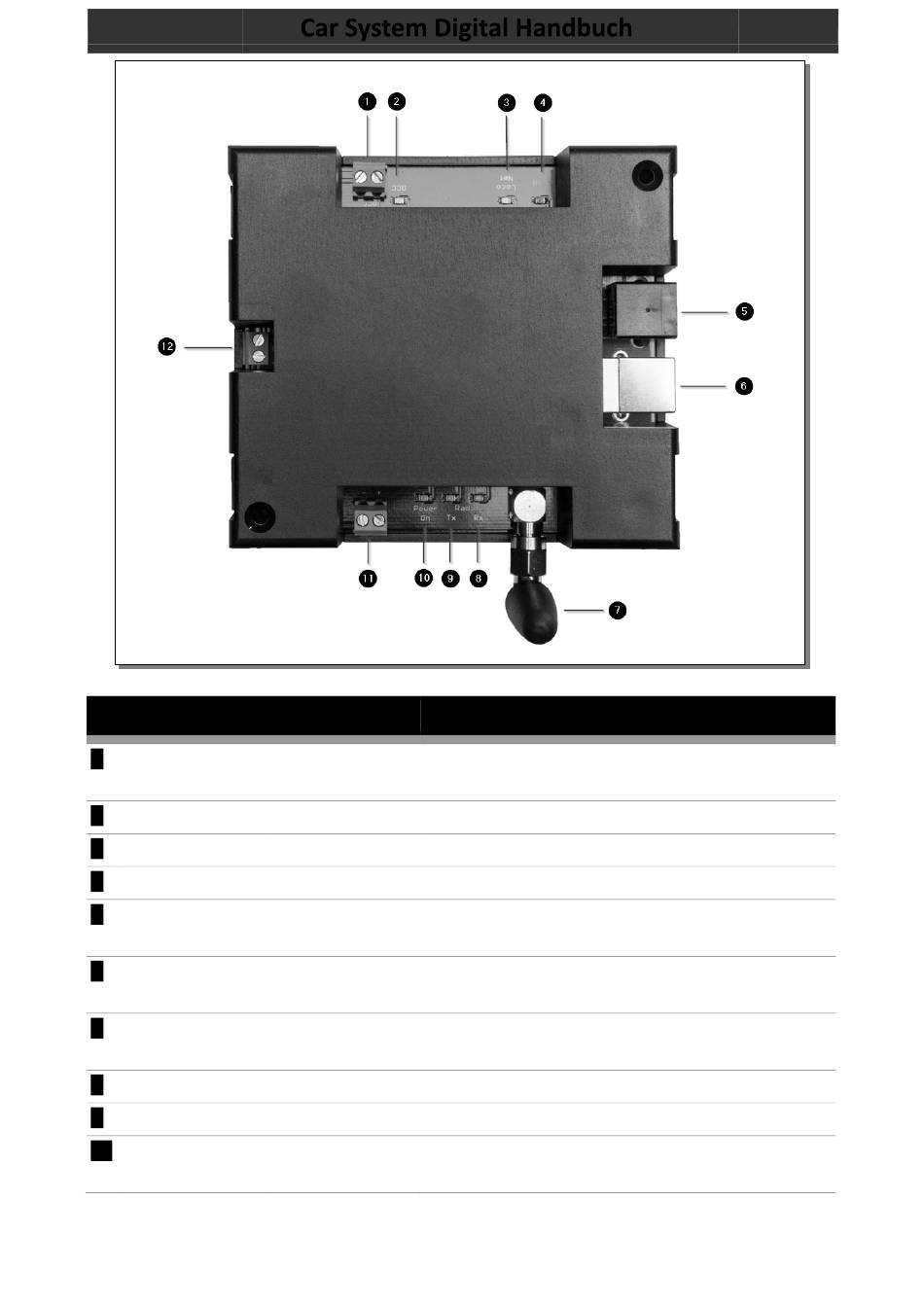

Car System Digital Handbuch
Master DCC/SAT-Out
Beschreibung
DCC-Zentrale
Möglichkeit, DCC-Signale Ihrer DCC-Zentrale einzuspeisen.
EINGANG
DCC-LED
LED zeigt den Status der DCC-Zentrale an
LocoNet-LED
LED für den LocoNet-Status
USB-LED
LED zeigt den USB-Status an
Erweiterungsmodul.
USB-Anschluss
Für die bidirektionale Kommunikation von PC und dem
verbundenen Master
Antenne
Die Geschwindigkeit beträgt 110 Kbit/s für den Hauptkanal
und 55 Kbit/s für jedes Dual-Channel-Setup.
RX-LED
LED für den RX-Status
TX-LED
LED für TX-Status
LED-
LED für den Status der Stromversorgung
Betriebsanzeige
193
