nur schwer voneinander zu unterscheiden sind. In Wirklichkeit kann es sich dabei um einen
Schattenbahnhof handeln oder etwas wird versetzt dargestellt.
Bevor Sie mit dem Zeichnen der Anlage in diesem neuen Szenario beginnen, gehen Sie bitte auf MENU Welt
→ Anlagenszenarien anzeigen → Verbinden. Dort verschieben/verdrehen Sie das Szenario entsprechend
zum Hauptszenario (es zählt jeweils der erste Punkt des Hauptszenarios und der erste Punkt des zu
verschiebenden Szenarios).
Punkt

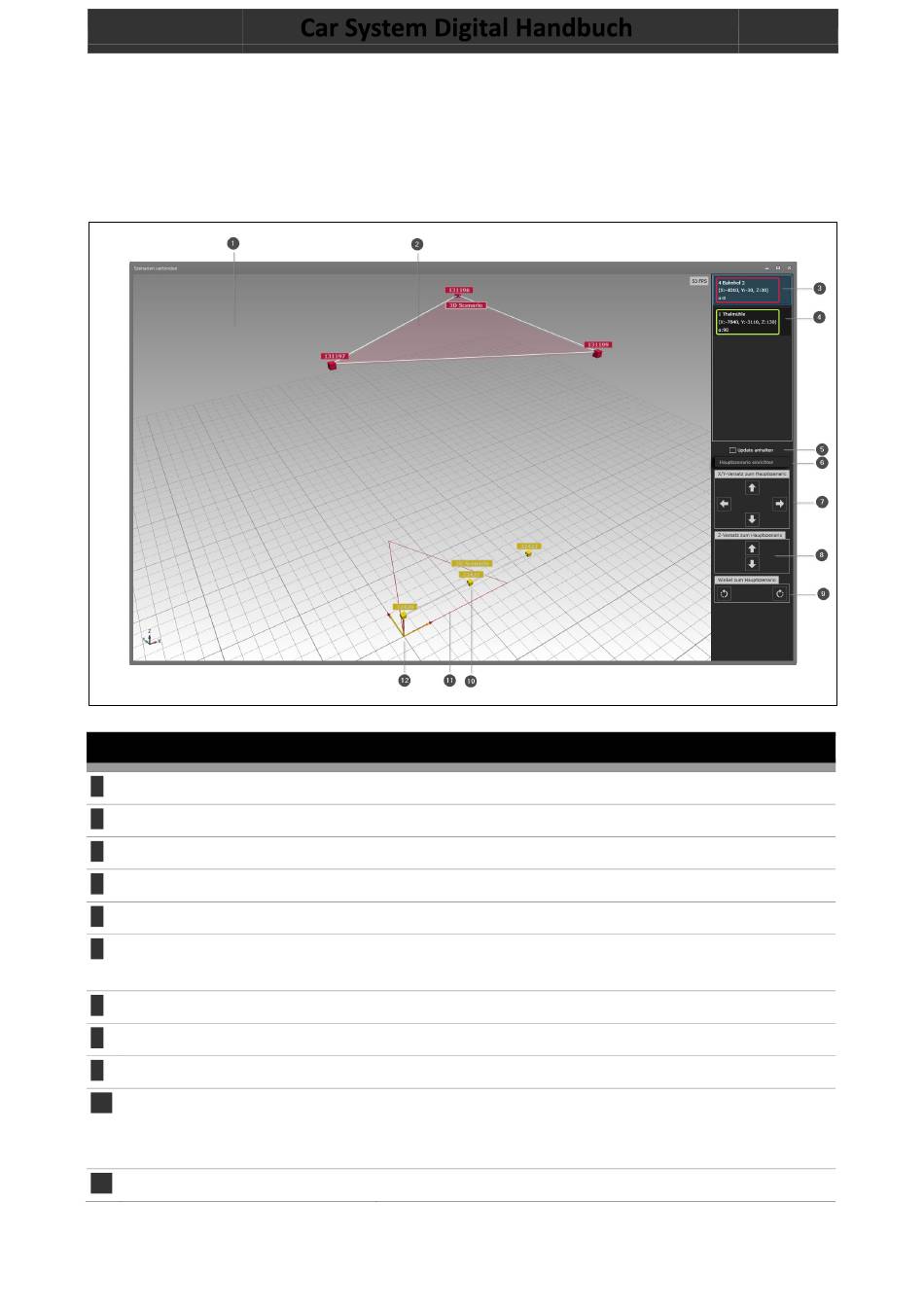

1 3D-Ansicht
2 3D-Szenario
3 3D-Szenario auswählen
4 2D-Szenario auswählen
5 Update anhalten
6 Hauptszenario einrichten
7 X-Y-Versatz zum Hauptszenario
8 Z-Versatz zum Hauptszenario
9 Drehen
10 2D-Szenario
11 Kalibrierdreieck 3D-Szenario
Car System Digital Handbuch
Beschreibung
Dies ist die 3D-Ansicht zur Visualisierung von Szenarien
Ein 3D-Szenario mit drei Satelliten
Auswahl des 3D-Szenarios aus der Liste der Szenarien
Auswahl des 2D-Szenarios aus der Liste der Szenarien
Legacy
Klicken Sie hier, um das aktuell ausgewählte Szenario als
Hauptszenario festzulegen
Verschieben Sie das aktuell ausgewählte Szenario in X-Y-Richtung
Verschieben Sie das aktuell ausgewählte Szenario in Z-Richtung
Drehen Sie das aktuell ausgewählte Szenario (um die Z-Achse).
Das 2D-Szenario (hier mit drei Satelliten)
HINWEIS: Standardmäßig wird ein neu erstelltes 2D-Szenario
immer am Koordinatenursprung platziert (X, Y, Z = 0,0,0)
Das Kalibrierdreieck aus dem 3D-Szenario
