Schnelleinstieg ICDM-RX/MOD Modbus/TCP

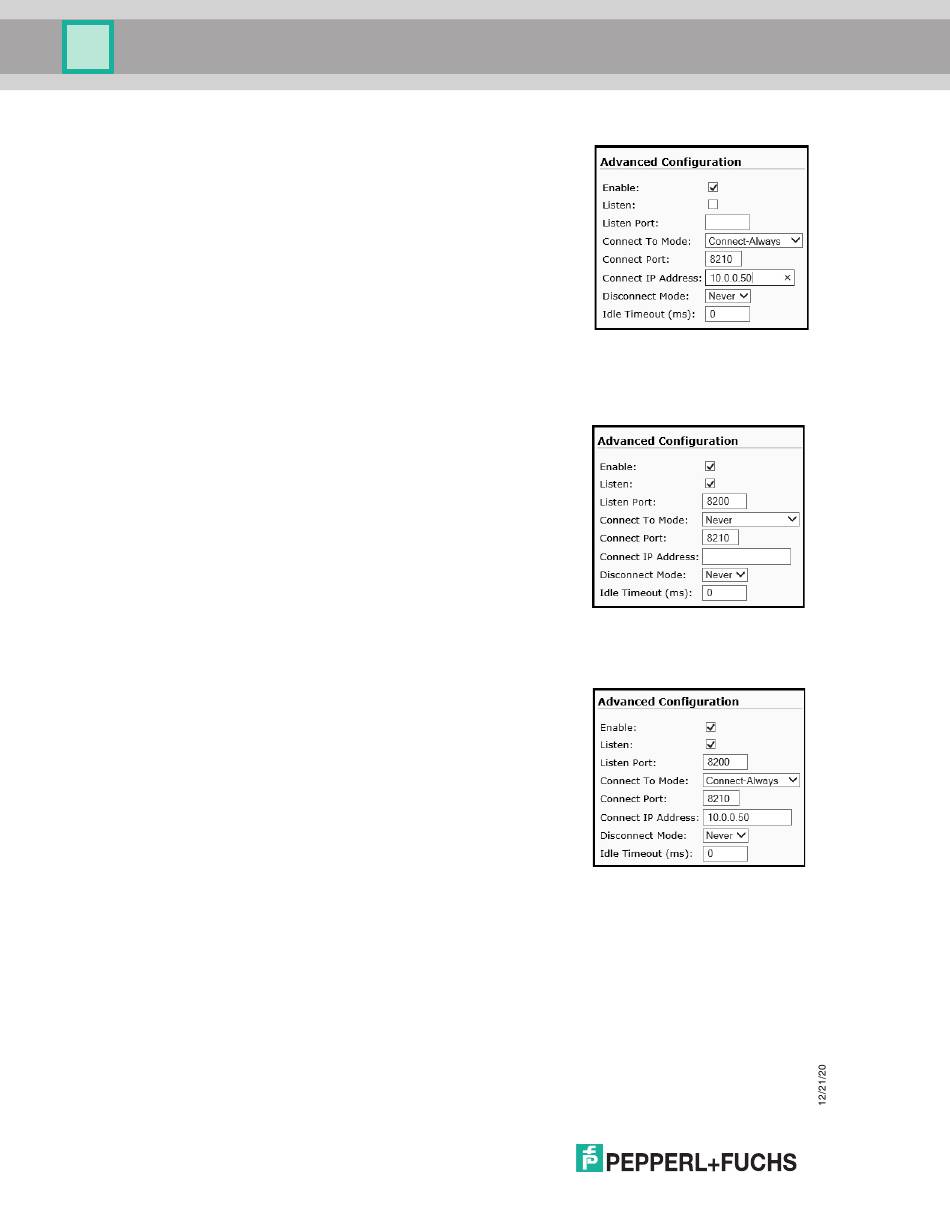

Konfiguration des Anwendungs-Sockets
5. Wenn Ihre Ethernet-TCP/IP-Anwendung eine Verbindung zu einem
anderen Gerät benötigt, konfigurieren Sie den Socket-Port auf dem
ICDM-RX/MOD für den Connect-Modus:
a. Wählen Sie die Option Enable aus.
b. Lassen Sie die Option Listen deaktiviert.
c. Stellen Sie die Option Connect To Mode auf Connect-Always ein.
d. Stellen Sie die Option Connect Port auf die Socket-Portnummer
Ihrer Ethernet-Anwendung ein.
e. Stellen Sie die Connect IP Address auf die IP-Adresse Ihrer
Ethernet-Anwendung ein.
Anmerkung: Geben Sie hier nicht die IP-Adresse des ICDM-RX/
MOD oder der SPS ein.
f. Stellen Sie Disconnect Mode auf Never ein.
g. Gehen Sie zu Schritt 8, um die Konfiguration der TCP-Verbindung der Anwendung abzuschließen.
6. Wenn Ihre Ethernet-TCP/IP-Anwendung für die Verbindung mit einem
anderen Gerät konfiguriert ist, konfigurieren Sie den Socket-Port am
ICDM-RX/MOD für den Listen-Modus:
a. Wählen Sie die Option Enable aus.
b. Wählen Sie die Option Listen aus.
c. Verwenden Sie den voreingestellten Listen Port auf dem ICDM-
8xxx
RX/MOD von
d. Stellen Sie die Option Connect To Mode auf Never ein.
e. Stellen Sie die Option Disconnect Mode auf Never ein.
f. Konfigurieren Sie Ihre Ethernet-Anwendung so, dass sie eine
Verbindung zum ICDM-RX/MOD unter der IP-Adresse des ICDM-
RX/MOD und am Listen Port herstellt.
g. Gehen Sie zu Schritt 8, um die Konfiguration der TCP-Verbindung der Anwendung abzuschließen.
7. Wenn Sie nicht wissen, ob Ihre Anwendung eine Verbindung zu einem
anderen Ethernet-Gerät herstellt, aber den Socket-Port und die IP-
Adresse Ihrer Anwendung kennen, können Sie sowohl den Modus Listen
als auch den Modus Connect wie folgt aktivieren:
a. Wählen Sie die Option Enable aus.
b. Wählen Sie die Option Listen aus.
c. Verwenden Sie den voreingestellten Listen Port auf dem ICDM-
8xxx
RX/MOD von
d. Stellen Sie die Option Connect To Mode auf Connect-Always ein.
e. Stellen Sie die Option Connect Port auf die Socket-Portnummer
Ihrer Ethernet-Anwendung ein.
f. Stellen Sie die Option Connect IP Address auf die IP-Adresse Ihrer Ethernet-Anwendung ein.
Anmerkung: Geben Sie hier nicht die IP-Adresse des ICDM-RX/MOD oder der SPS ein.
g. Stellen Sie die Option Disconnect Mode auf Never ein.
h. Optional können Sie Ihre Ethernet-Anwendung so konfigurieren, dass sie eine Verbindung zum ICDM-
RX/MOD unter der IP-Adresse des ICDM-RX/MOD und am Listen Port herstellt.
i. Gehen Sie zu Schritt 8, um die Konfiguration der TCP-Verbindung der Anwendung abzuschließen.
Application Rx Packet ID Settings
8. Richten Sie die
Installationen empfohlen, bei denen mehrere Verbindungen gleichzeitig aktiv sein können.
82
oder weisen Sie Ihren eigenen zu.
oder weisen Sie Ihren eigenen zu.
Listen- und Connect-Modus
ein. Dies wird für alle Anwendungsverbindungen und für
Connect-Modus
Listen-Modus
