Schnelleinstieg ICDM-RX/MOD Modbus/TCP

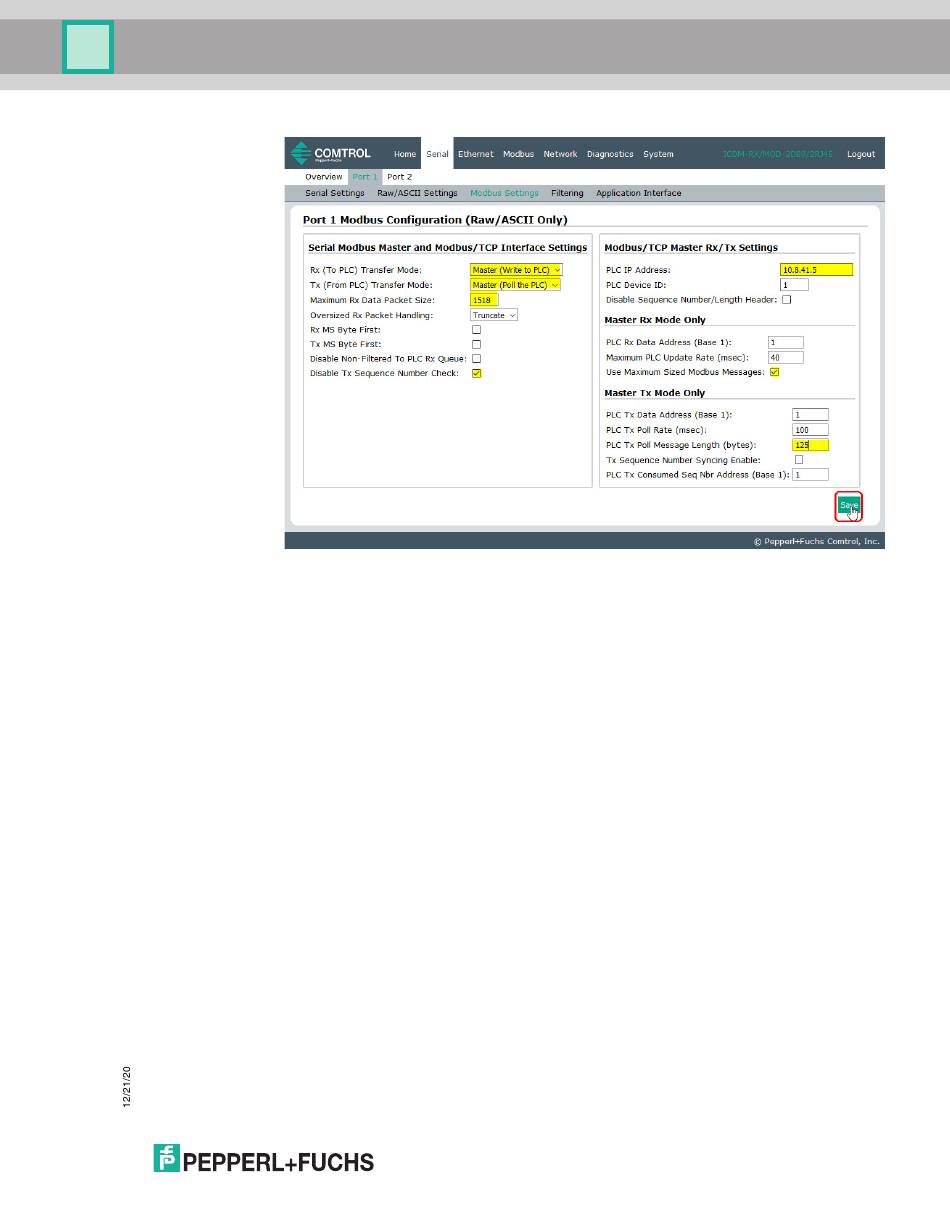

Lese-/Schreib-Raw-/ASCII-Geräte konfigurieren
r. Klicken Sie
auf die
Schaltflä-
che Save.
Anmerkung: Gehen Sie zu Schritt 18 auf Seite 55, um die Konfiguration abzuschließen.
Nur Dual Master – Write-Modus
16.
Gehen Sie wie folgt vor, um den
(Raw/ASCII Only)
zu konfigurieren.
a. Stellen Sie die Option Rx (To PLC) Transfer Mode auf
b. Stellen Sie die Option Tx (From PLC) Transfer Mode auf Slave (PLC Writes) ein
c. Stellen Sie die Option Maximum Rx Data Packet Size auf die des größten erwarteten
Empfangsdatenpakets ein. Dieses kann im Master-Rx-Modus maximal 1518 Bytes umfassen.
d. Stellen Sie die Option Oversized Rx Packet Handling entweder auf Truncate oder Drop ein,
je nachdem, wie Sie übergroße empfangene Pakete verarbeiten möchten.
e. Stellen Sie die Option Rx MS Byte First ein, wenn Sie Daten mit dem höchstwertigen Byte zuerst
empfangen möchten.
f. Stellen Sie die Option Tx MS Byte First ein, wenn Sie Daten mit dem höchstwertigen Byte zuerst
senden möchten.
g. Stellen Sie die Option Disable Non-Filtered To PLC Rx Queue ein, wenn Sie nur das letzte
empfangene Datenpaket empfangen möchten. (Wenn während des Zeitraums Maximum PLC Update
Rate zwei oder mehr Pakete empfangen werden, wird nur das zuletzt empfangene Datenpaket
zurückgegeben.)
h. Stellen Sie die Option Disable Tx Sequence Number Check ein, wenn Sie die Prüfung der
Sendesequenznummer deaktivieren möchten.
• Wenn diese Option ausgewählt ist, ist die Prüfung der Sendesequenznummer deaktiviert. Alle Sen-
denachrichten werden übertragen, ungeachtet dessen, ob die Sequenznummer erhöht wurde oder nicht.
PLC Master – Write-
Modus auf der Seite
Port Modbus Configuration
Master (Write to PLC) .
ein
.
