Schnelleinstieg ICDM-RX/MOD Modbus/TCP

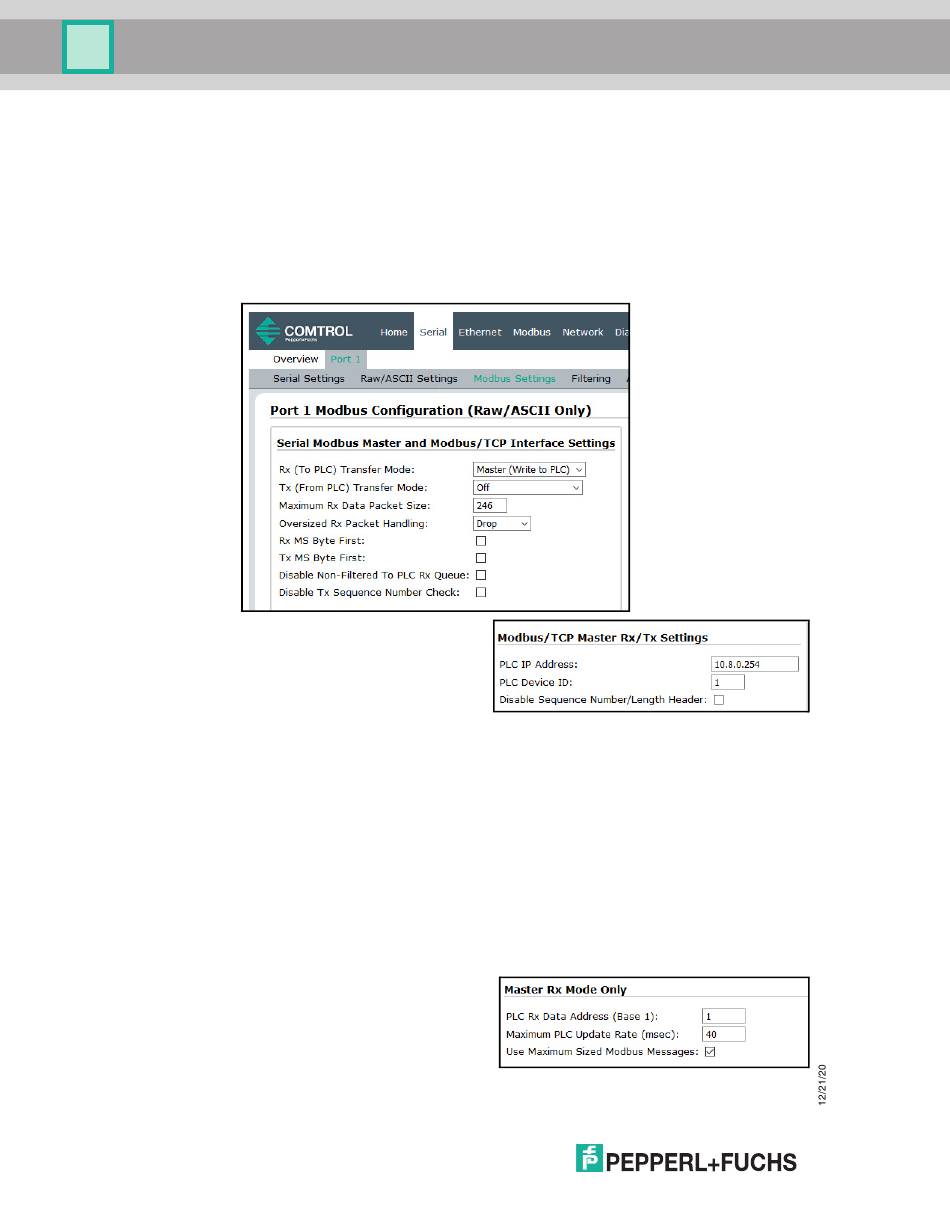

Nur-Lese-Raw-/ASCII-Geräte konfigurieren
d. Stellen Sie die Option Oversized Rx Packet Handling entweder auf Truncate oder Drop ein, je nachdem,
wie Sie übergroße empfangene Pakete verarbeiten möchten.
e. Stellen Sie die Option Rx MS Byte First ein, wenn Sie Daten mit dem höchstwertigen Byte zuerst
empfangen möchten.
f. Lassen Sie die Option Tx MS Byte First deaktiviert.
g. Stellen Sie die Option Disable Non-Filtered To PLC Rx Queue ein, wenn Sie nur das letzte empfangene
Datenpaket empfangen möchten. (Wenn während des Zeitraums Maximum PLC Update Rate zwei oder
mehr Pakete empfangen werden, wird nur das zuletzt empfangene Datenpaket an die SPS gesendet.)
h. Lassen Sie die Option Disable Tx Sequence Number Check deaktiviert.
Modbus/TCP Master Rx/Tx Settings
Im Abschnitt
i. Geben Sie die PLC IP Address ein:
• Stellen Sie für
der SPS im Format xxx.xxx.xxx.xxx auf die Adresse
Ihrer SPS ein.
• Stellen Sie für
serial slaves
die IP-Adresse der SPS im Format xxx.xxx.xxx.xxx auf die Adresse dieses ICDM-RX/
MOD ein.
Anmerkung: Der serielle Modbus-Slave muss an einen der seriellen Ports an diesem ICDM-RX/MOD
angeschlossen werden.
j. Geben Sie die PLC Device ID ein:
• Stellen Sie für
• Stellen Sie für
seriellen Slave-Geräts ein.
Anmerkung: Hierbei muss es sich um eine eindeutige ID des Geräts handeln, das mit diesem ICDM-RX/
MOD verbunden ist.
k. Falls erforderlich, stellen Sie die Option Disable Sequence Number/Length Header ein, wenn Sie
Daten ohne den 4-Byte-Header (Sequenznummer und Datenlänge) übertragen möchten.
Modbus Rx/Mode Only
Im Abschnitt
l. Stellen Sie die Option PLC Rx Data Address (Base 1)
auf die SPS-Speicheradresse ein, an der Sie die
empfangene Datennachricht platzieren möchten. Diese
Adresse ist Base 1, d. h., die Adresse beginnt bei 1
(oder 400001 bei einigen SPS). Wenn Ihr Adressbereich
Base 0 ist oder bei 0 (null) beginnt, müssen Sie Ihrer Adresse eins hinzufügen.
26
Modbus/TCP slaves
die IP-Adresse
Modbus/RTU Modbus/ASCII
oder
Modbus/TCP slaves
die SPS-Geräte-ID auf die Ihrer SPS ein. Diese ist in der Regel 1.
Modbus/RTU Modbus/ASCII serial slaves
oder
:
:
die SPS-Geräte-ID auf die Ihres
