Schnelleinstieg ICDM-RX/MOD Modbus/TCP
Lese-/Schreib-Raw-/ASCII-Geräte konfigurieren
n. Wenn Sie die Synchronisierung der Nachrichten zur Datensendung zwischen der SPS und dem ICDM-RX/
MOD aktivieren möchten:
• Aktivieren Sie die Option Tx Sequence Number Syncing Enable.
• Stellen Sie die Option PLC Tx Consumed Sequence Address auf die SPS-Speicheradresse ein,
an die der ICDM-RX/MOD die übertragene verbrauchte Sequenznummer schreiben soll. Diese Spei-
cheradresse muss auf ein 16-Bit-Wort zeigen und ist wie die anderen Adressdefinitionen Base 1.
Wenn TX Produced Sequence Number (an der PLC Tx Data Address) und diese verbrauchte Se-
quenznummer identisch sind, hat der ICDM-RX/MOD die letzte Nachricht gesendet und ist bereit für
die nächste Sendenachricht.
o. Klicken Sie auf die Schaltfläche Save.
18. Richten Sie die Einstellungen für Filterung/Datenextraktion ein:
• Wenn keine Filterung/Datenextraktion benötigt wird, behalten Sie alle entsprechenden
Standardeinstellungen (Aus) bei.
• Wenn eine Filterung/Datenextraktion benötigt wird, siehe
auf der Seite 75.

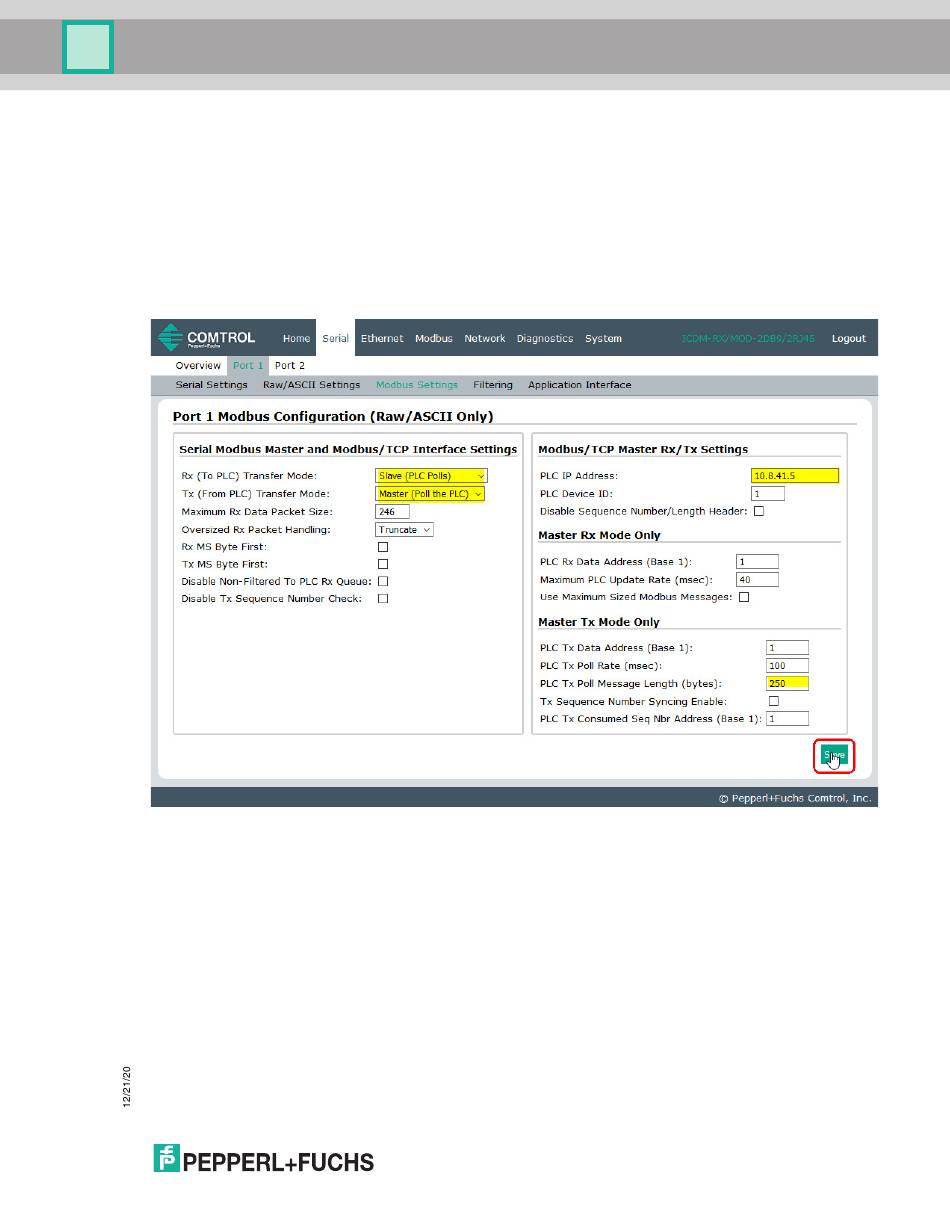

19. Richten Sie die Einstellungen für die Anwendungs-Socket-Schnittstelle ein:
• Wenn keine Socket-Schnittstelle für Anwendungen benötigt wird, behalten Sie die
Standardeinstellungen für die Socket-Schnittstelle der Anwendung bei und stellen Sie sicher, dass
die Option Application Enable nicht ausgewählt ist.
• Wenn eine Anwendungs-Socket-Schnittstelle benötigt wird, siehe
Sockets
auf der Seite 81.
20. Klicken Sie auf die Schaltfläche Save.
