Schnelleinstieg ICDM-RX/MOD Modbus/TCP
Lese-/Schreib-Raw-/ASCII-Geräte konfigurieren

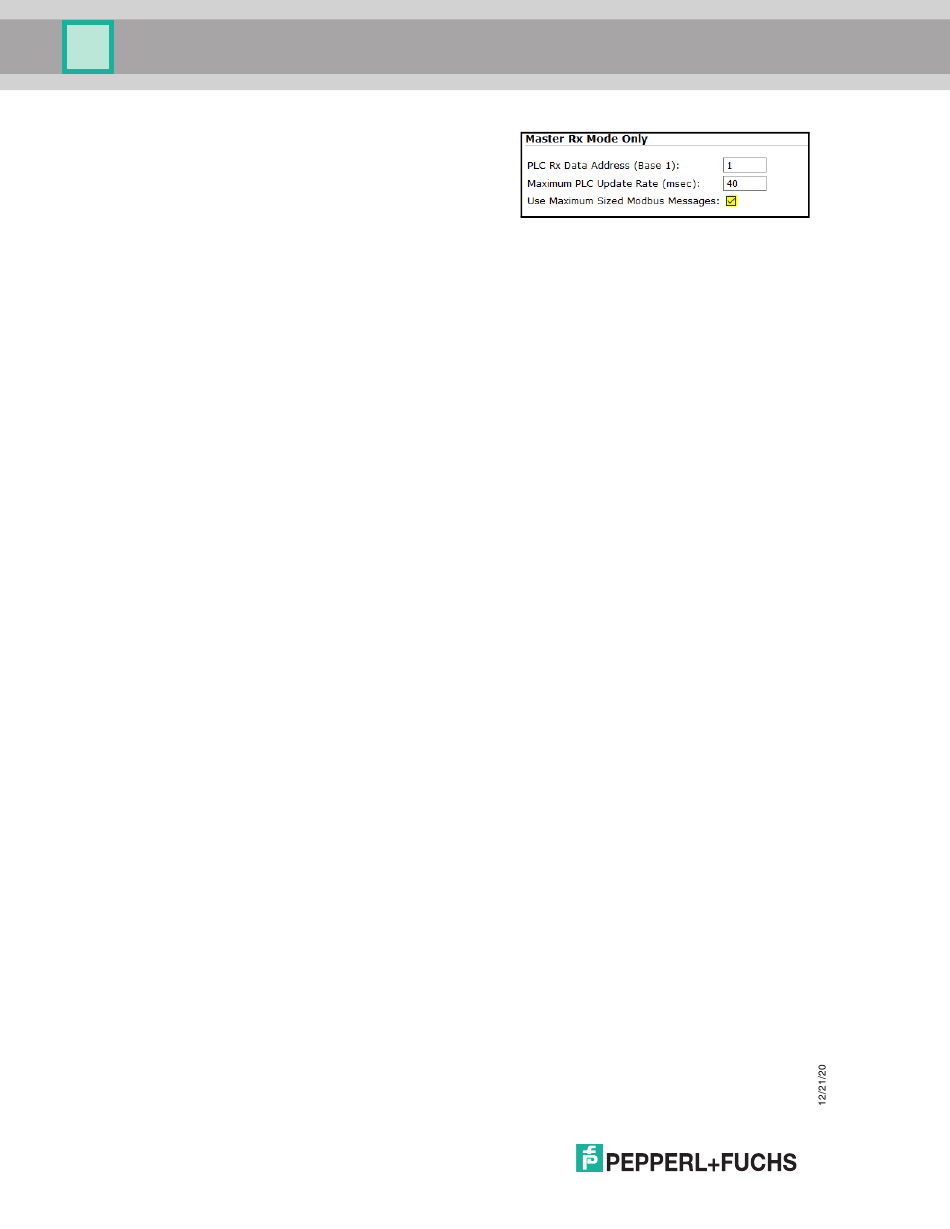

Master Rx/Tx Mode Only
Im Abschnitt
k. Stellen Sie die Option PLC Rx Data Address (Base 1)
auf die SPS-Speicheradresse ein, an der Sie die empfan-
gene Datennachricht platzieren möchten. Diese Adresse
ist Base 1, d. h., die Adresse beginnt bei 1 (oder 400001
bei einigen SPS). Wenn Ihr Adressbereich Base 0 ist oder
bei 0 (null) beginnt, müssen Sie Ihrer Adresse eins hinzufügen.
l. Stellen Sie die Option Maximum PLC Update Rate (msec) auf die schnellste Rate ein, mit der Ihre
SPS Daten zuverlässig empfangen und verarbeiten kann. Diese ist in der Regel länger als die Scan-
rate. Der Standardwert von 40 Millisekunden ist normalerweise ausreichend, aber möglicherweise
benötigt Ihr System einen längeren Zeitraum.
m. Stellen Sie die Option Use Maximum Sized Modbus Messages ein, wenn Sie Nachrichten über 196 Bytes
empfangen und die SPS Nachrichten empfangen kann, die größer als 200 Bytes sind, oder Sie die Latenz
und die Netzwerkauslastung verringern möchten.
Master Tx Mode Only
Im Abschnitt
n. Stellen Sie die Option PLC Tx Data Address (Base 1) auf die SPS-Speicheradresse ein, an der Sie
die Nachricht zur Datensendung anfordern möchten. Diese ist Base 1, d. h., die Adresse beginnt bei
1 (oder 400001 bei einigen SPS). Wenn Ihr Adressbereich Base 0 ist oder bei 0 (null) beginnt, müssen
Sie Ihrer Adresse eins hinzufügen.
o. Stellen Sie die Option PLC Tx Poll Rate (msec) auf die Rate ein, mit der der ICDM-RX/MOD auf
Sendenachrichten abgefragen soll. Wenn Tx Sequence Number Syncing deaktiviert ist, muss diese
Frequenz höher sein als die Geschwindigkeit, mit der Sie Daten übertragen möchten. Andernfalls
gehen Sendenachrichten verloren.
p. Stellen Sie die Option PLC Tx Poll Message Length auf die Länge des längsten Sendedatenpakets
plus vier Bytes für die Sequenznummer und Längenparameter am Beginn der Sendenachricht ein
(maximal 250 Bytes). Alle zusätzlich angeforderten Bytes werden nicht verwendet.
q. Wenn Sie die Synchronisierung der Nachrichten zur Datensendung zwischen der SPS und dem
ICDM-RX/MOD aktivieren möchten:
- Aktivieren Sie Tx Sequence Number Syncing Enable.
- Stellen Sie die Option PLC Tx Consumed Sequence Address auf die SPS-Speicheradresse ein,
an die der ICDM-RX/MOD die übertragene verbrauchte Sequenznummer schreiben soll. Diese
Speicheradresse muss auf ein 16-Bit-Wort zeigen und ist wie die anderen Adressdefinitionen
Base 1. Wenn TX Produced Sequence Number (an der PLC Tx Data Address) und diese ver-
brauchte Sequenznummer identisch sind, hat der ICDM-RX/MOD die letzte Nachricht gesendet
und ist bereit für die nächste Sendenachricht.
