Schnelleinstieg ICDM-RX/MOD Modbus/TCP

Lese-/Schreib-Raw-/ASCII-Geräte konfigurieren

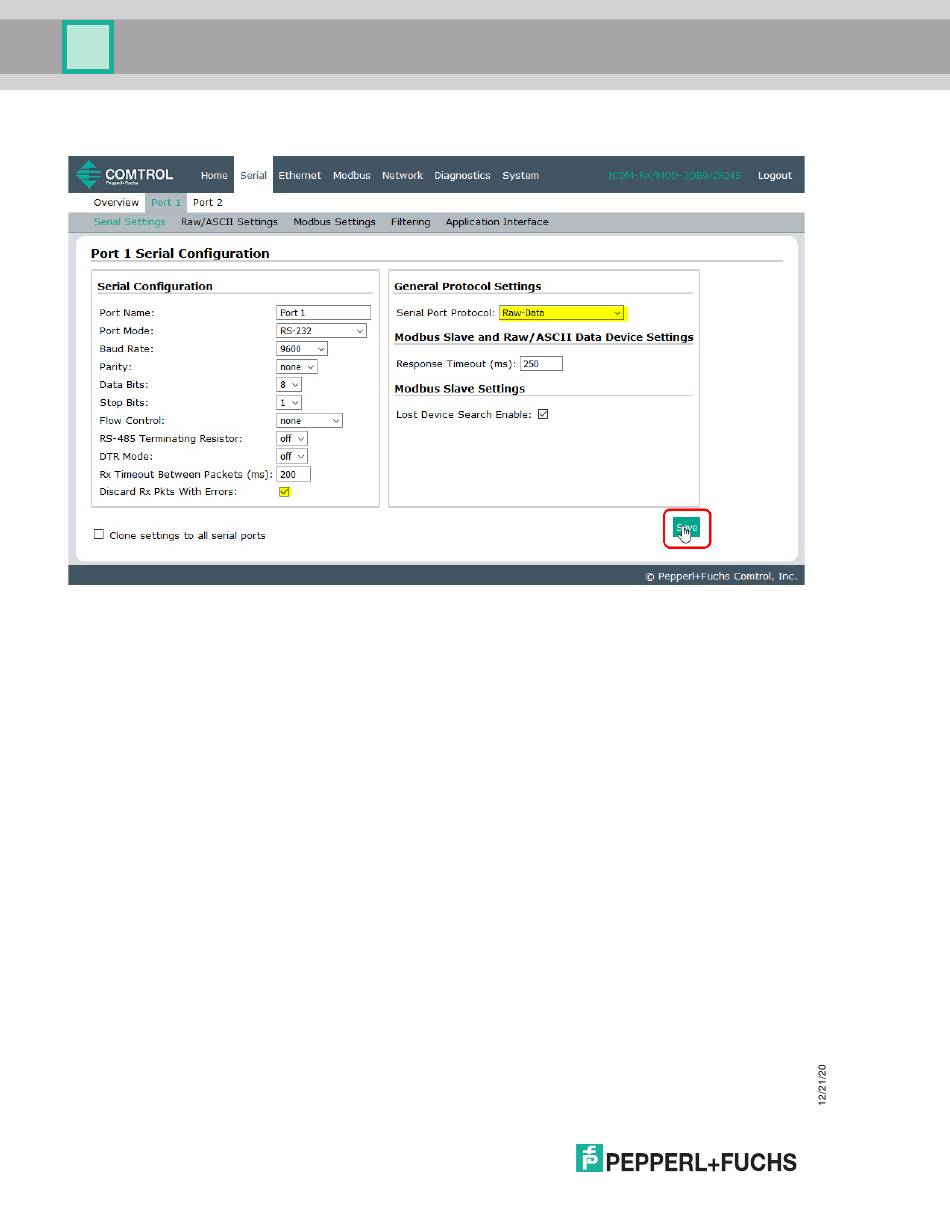

8. Klicken Sie auf die Schaltfläche Save.

9. Wählen Sie das Untermenü Raw/ASCII Settings aus, um die Seite

entsprechenden Port zu öffnen.

10. Stellen Sie die Option Raw/ASCII Data Message Transfer Mode ein.

•

Durch Auswahl von Data-Stream aktivieren Sie die asynchrone Kommunikation mit dem Gerät.

Sendedaten werden sofort von allen Modbus- und aktiven Anwendungsschnittstellen gesendet.

Empfangsdaten werden an die Modbus-Schnittstelle und alle aktiven Anwendungsschnittstellen

zurückgegeben.

Wenn Data-Stream ausgewählt ist, sind die restlichen Optionen in diesem Abschnitt nicht anwendbar.

•

Durch Auswahl von Command/Response wird die synchrone Kommunikation mit dem Gerät aktiviert.

Sendedaten erwarten eine oder mehrere Antworten.

Antworten werden nur an den Ersteller der Sendenachricht zurückgegeben.

Wenn Command/Response ausgewählt ist:

Stellen Sie Response Timeout auf einen gültigen Zeitüberschreitungszeitraum für das Gerät ein.

Die Option Cmd/Resp Age Time legt die Zeit fest, zu der alte Antworten an die Modbus-Schnittstelle

verworfen werden.

Der Wert Cmd/Resp Expected Responses Per Command gibt die Anzahl der erwarteten

Antworten pro Sendenachricht an. Diese ist in der Regel 1.

Stellen Sie die Option Cmd/Resp Mode Response To Modbus/TCP Based On wie folgt ein:

IP-Address, wenn nur eine Modbus/TCP-Schnittstelle pro IP-Adresse mit diesem Port kommu-

niziert. Dies wird in der Regel für SPS- oder einzelne OPC-Server-/SCADA-Systeme verwendet.

Port Raw/ASCII Configuration

für den
