2010-11 Pro Force-Laubbläser
Modellnr. 121-2812
Installation
1. Schließen Sie zuerst das Minuskabel der Batterie und
dann das Pluskabel der Batterie ab.

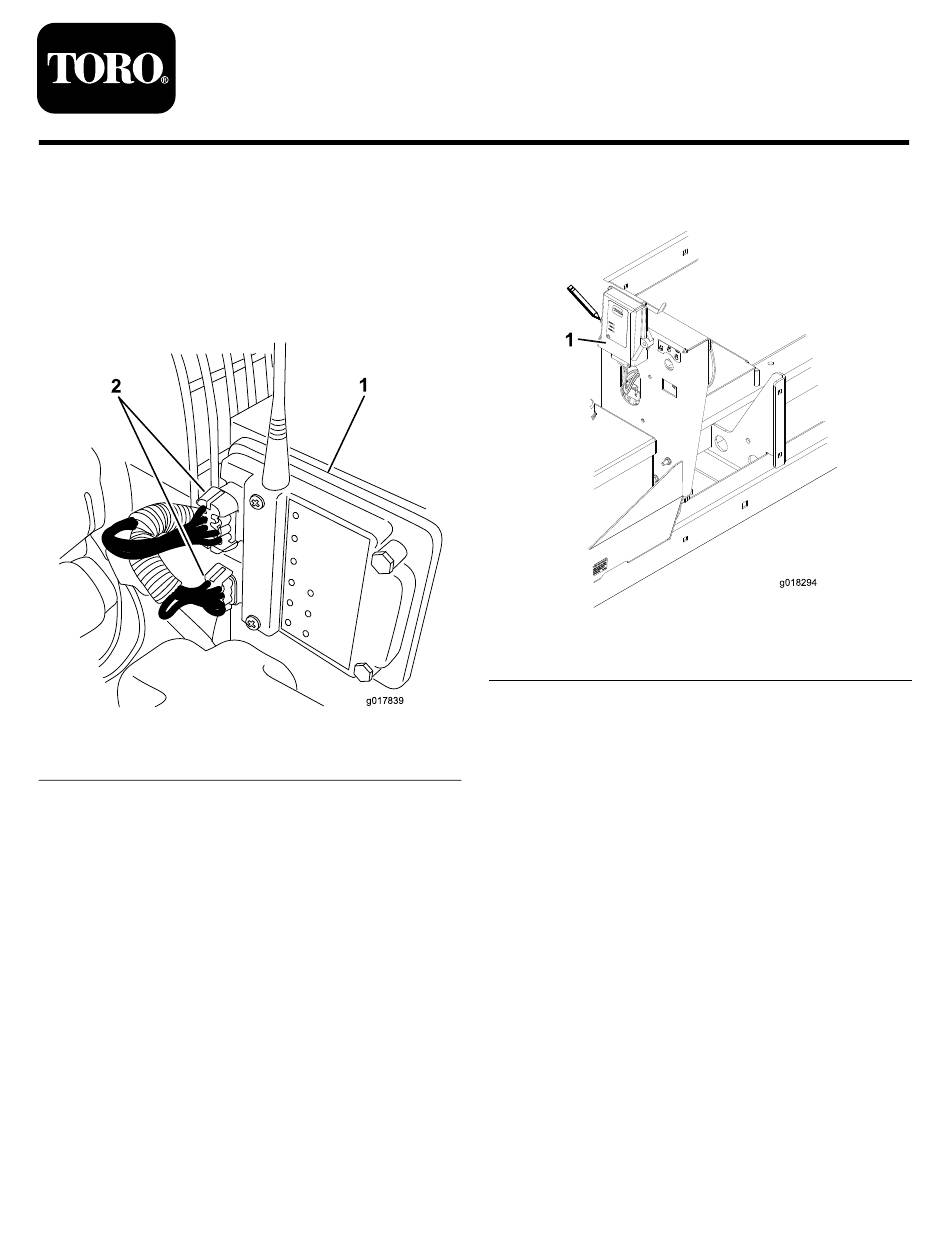

2. Ziehen Sie die Kabelbaumanschlüsse vom
Empfänger ab (Bild 1).
2
1. Empfänger
3. Entfernen Sie die drei Schrauben und Muttern, mit
denen der Empfänger am Bläserrahmen befestigt ist
(Bild 1). Entfernen Sie den Empfänger.
4. Setzen Sie den neuen Empfänger auf den Rahmen
und fluchten Sie das rechte Befestigungsloch mit
dem Befestigungsloch rechts oben aus, in dem der
alte Empfänger befestigt war (Bild 2).
© 2012—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
1
g017839
Bild 1
2. Kabelbaumanschlüsse
Registrieren Sie Ihr Produkt unter www.Toro.com.
Installationsanweisungen
1
1. Empfänger
5. Verwenden Sie das linke Loch im neuen Empfänger
als Schablone und markieren und bohren Sie ein
0,713 cm (0,281") großes Loch in den Rahmen
(Bild 2). Stellen Sie sicher, dass das drahtlose
Steuergerät nivelliert ist.
Hinweis: Die in den Schritten 8 und 10
beschriebenen Löcher können jetzt auch gebohrt
werden.
6. Befestigen Sie den neuen Empfänger mit zwei
Schrauben (1/4" x 1-1/4") und Bundmuttern (1/4")
an der Vorderseite des Rahmens (Bild 3).
Form No. 3372-982 Rev A
g018294
Bild 2
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten
