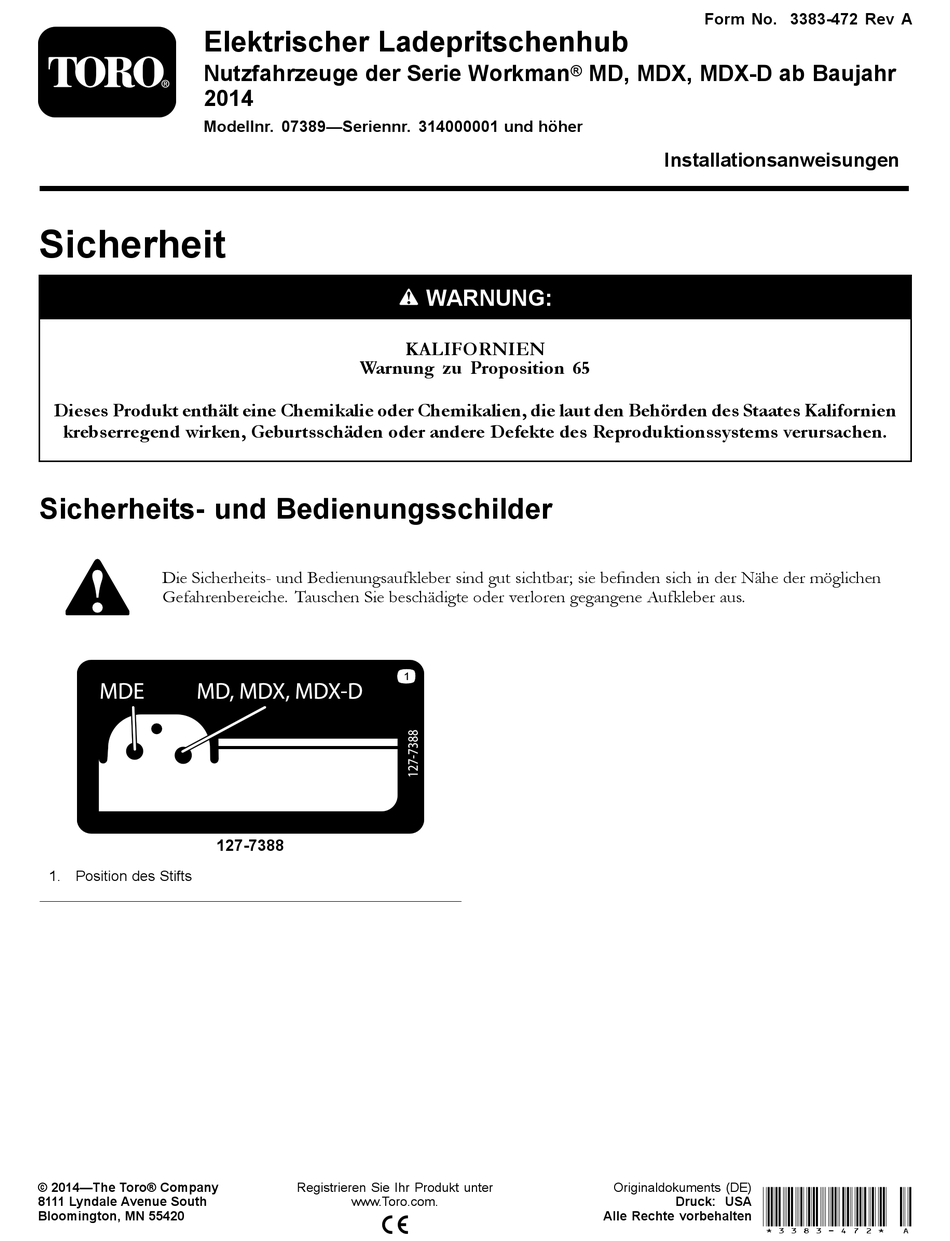

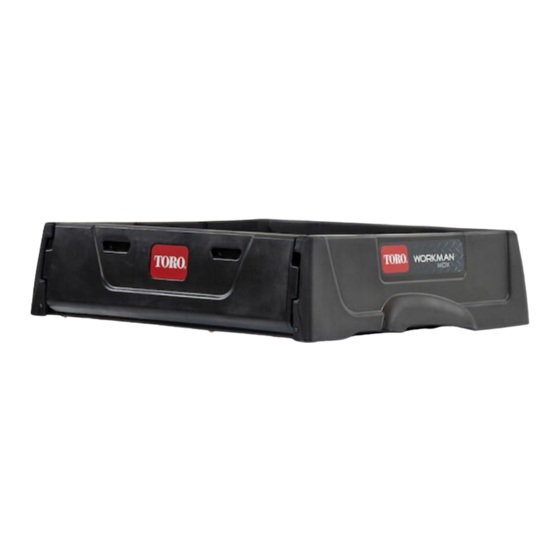

Elektrischer Ladepritschenhub
Nutzfahrzeuge der Serie Workman
2014
Modellnr. 07389—Seriennr. 314000001 und höher
Sicherheit
Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden des Staates Kalifornien
krebserregend wirken, Geburtsschäden oder andere Defekte des Reproduktionssystems verursachen.
Sicherheits- und Bedienungsschilder
Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen
Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus.
127-7388
1. Position des Stifts
© 2014—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
WARNUNG:
KALIFORNIEN
Warnung zu Proposition 65
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Form No. 3383-472 Rev A
®
MD, MDX, MDX-D ab Baujahr
Installationsanweisungen
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten
*3383-472* A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toro 07389
Inhaltszusammenfassung für Toro 07389
- Seite 1 Form No. 3383-472 Rev A Elektrischer Ladepritschenhub Nutzfahrzeuge der Serie Workman ® MD, MDX, MDX-D ab Baujahr 2014 Modellnr. 07389—Seriennr. 314000001 und höher Installationsanweisungen Sicherheit WARNUNG: KALIFORNIEN Warnung zu Proposition 65 Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte des Reproduktionssystems verursachen.
-
Seite 2: Installation
Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung – Keine Teile werden benötigt Bereiten Sie die Maschine vor. Äußere Hubhalterung (kurze Flansche) Innere Hubhalterung (lange Flansche) Befestigen Sie die Ladepritschenhalte- rung. - Seite 3 WARNUNG: Eine angehobene Staubox kann herunterfallen und darunter befindliche Personen verletzen. Befestigen der • Stützen Sie die Staubox immer mit der Stützstange ab, bevor Sie unter der Pritsche Pritschenhubhalterungen arbeiten. • Entfernen Sie jede Ladung aus der Für diesen Arbeitsschritt erforderliche Staubox, bevor Sie sie anheben.
-
Seite 4: Einbauen Des Schalters
8. Befestigen Sie die Schraube mit der Bundmutter (5/16") und ziehen Sie mit der Hand an (Bild 5). Einbauen des Schalters Für diesen Arbeitsschritt erforderliche Teile: Bild 4 Schalter Sicherung: 15 A 3. Innere Hubhalterung 1. Äußere Hubhalterung (lange Flansche) (kurze Flansche) 2. -
Seite 5: Einbauen Des Hubaktuators
Einbauen des Hubaktuators Für diesen Arbeitsschritt erforderliche Teile: Hubaktuatur Lastösenbolzen (3-1/2") Lastösenbolzen (2-1/4") Splint Sechskantschraube (1/2" x 5-1/2") Bild 8 Sicherungsmutter (1/2") 3. Abdeckung der 1. 2-Buchsen-Stecker (hinterer Kabelbaum) elektrischen Steuerung Verfahren 4. Hubaktuatur 2. 2-Stift-Stecker (Hubaktuator) 1. Fluchten Sie das Loch in der unteren Befestigungsstelle für den Hubaktuator mit den Löchern in den Chassisbefestigungshalterungen aus. -
Seite 6: Entfernen Der Stützstange
Entfernen der Stützstange Keine Teile werden benötigt Verfahren 1. Entfernen Sie den Splint und die Scheibe, mit denen die Stützstange unten an der Ladepritsche befestigt ist (Bild 10). Bild 9 5. Hubaktuatorstange 1. Sicherungsmutter (1/2") 2. 12,7 mm großes Loch für 6. -
Seite 7: Betrieb
Betrieb Wartung Warten des Luftfilters am WARNUNG: Workman MDX-D Wenn Sie die Maschine mit angehobener Staubox fahren, kann die Maschine leicht umkippen oder Nehmen Sie den Luftfiltereinsatz mit den folgenden Schritten sich überschlagen. Die Struktur der Staubox kann aus dem Luftfilter heraus: beschädigt werden, wenn Sie die Staubox für längere Zeit anheben und gleichzeitig die Maschine 1.
