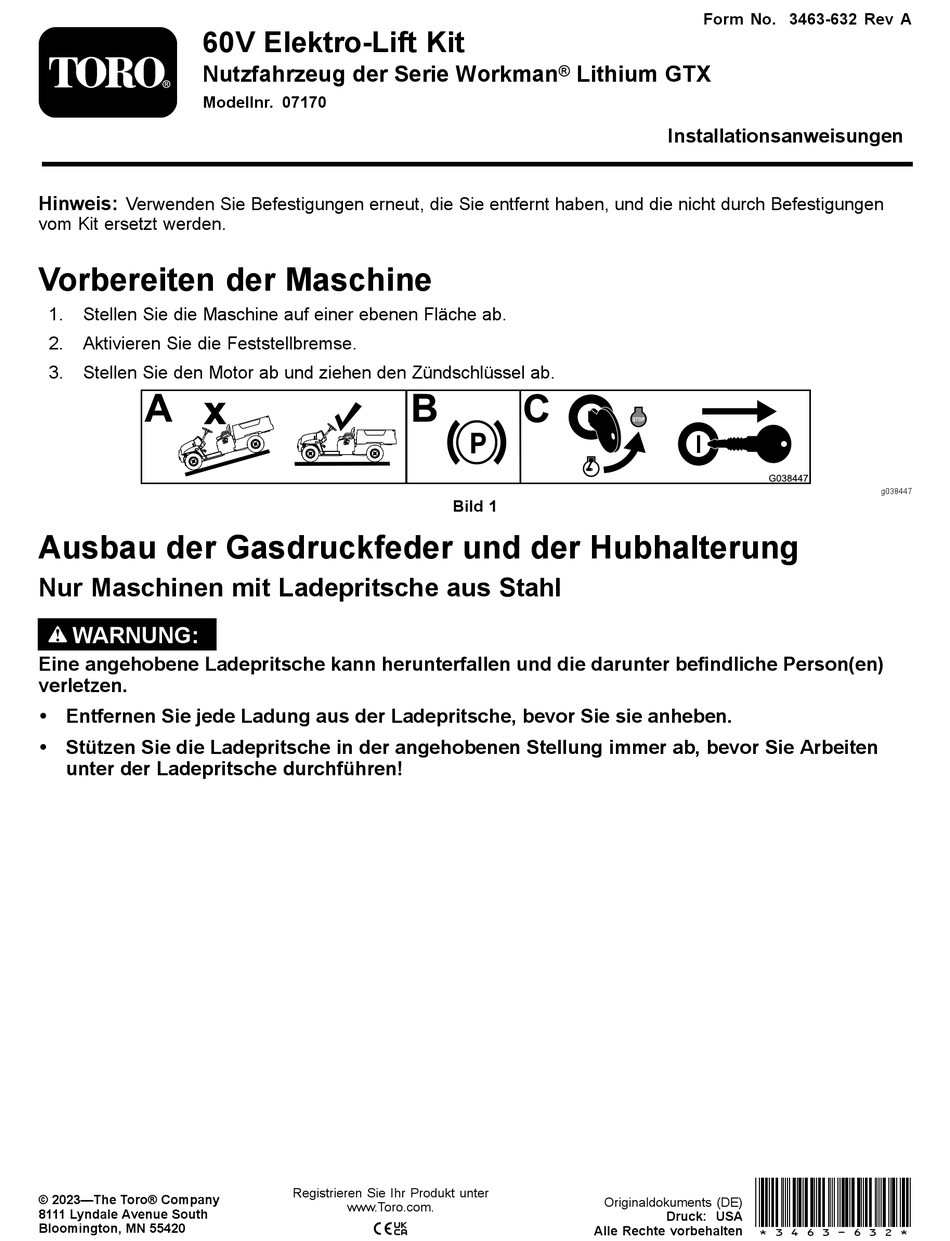

60V Elektro-Lift Kit

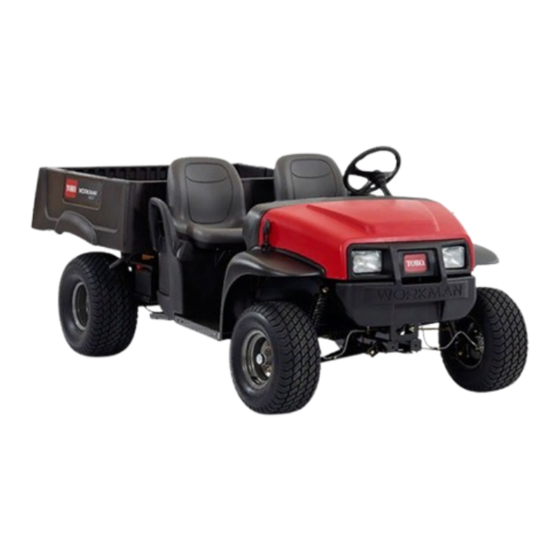

Nutzfahrzeug der Serie Workman
Modellnr. 07170
Hinweis:
Verwenden Sie Befestigungen erneut, die Sie entfernt haben, und die nicht durch Befestigungen
vom Kit ersetzt werden.
Vorbereiten der Maschine
1.
Stellen Sie die Maschine auf einer ebenen Fläche ab.
2.
Aktivieren Sie die Feststellbremse.
3.
Stellen Sie den Motor ab und ziehen den Zündschlüssel ab.
Ausbau der Gasdruckfeder und der Hubhalterung
Nur Maschinen mit Ladepritsche aus Stahl
WARNUNG:
Eine angehobene Ladepritsche kann herunterfallen und die darunter befindliche Person(en)
verletzen.
• Entfernen Sie jede Ladung aus der Ladepritsche, bevor Sie sie anheben.
• Stützen Sie die Ladepritsche in der angehobenen Stellung immer ab, bevor Sie Arbeiten
unter der Ladepritsche durchführen!
© 2023—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Form No. 3463-632 Rev A
®
Lithium GTX
Installationsanweisungen
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten
g038447
*3463-632*
