Toro InchMode 07540 Installationsanweisungen
  1. Anleitungen
  2. Marken
  3. Toro Anleitungen
  4. Garten und Gartentechnik
  5. InchMode 07540
  6. Installationsanweisungen
Toro InchMode 07540 Installationsanweisungen

Toro InchMode 07540 Installationsanweisungen

Zugmaschine der serie outcross 9060
Vorschau ausblenden
1
2
3
4
5
6
7
8
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Einführung

InchMode
™
hilft beim Anschluss von Anbaugeräten
an die Maschine. Mit dieser Einstellung können Sie
die folgenden Maschinenfunktionen ausführen:
•
Maschine mit sehr niedrigen Geschwindigkeiten
vorwärts und rückwärts fahren
•
Heben und Senken der 3-Punkt-Anbauvorrichtung
•
Zapfwellenantrieb einschalten
Inhalt
Einführung ................................................................ 1
Sicherheit .................................................................. 1
Installation ................................................................ 2
1 Vorbereiten der Maschine ................................ 2
2 Einbauen des Kits ............................................ 2
3 Einsetzen der Sicherungen.............................. 3
Steuergeräts ................................................... 4
Einstellung aktiviert ist..................................... 4
Betrieb ...................................................................... 4
Einstellung ...................................................... 4
© 2019-The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
CV
InchMode™
Zugmaschine der Serie Outcross 9060
Modellnr. 07540
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Installationsanweisungen

Sicherheit

Sicherheits- und
Bedienungsschilder
Die Sicherheits- und Bedienungs-
aufkleber sind für den Bediener gut
sichtbar und befinden sich in der
Nähe der möglichen Gefahrenberei-
che. Tauschen Sie beschädigte oder
verloren gegangene Aufkleber aus.

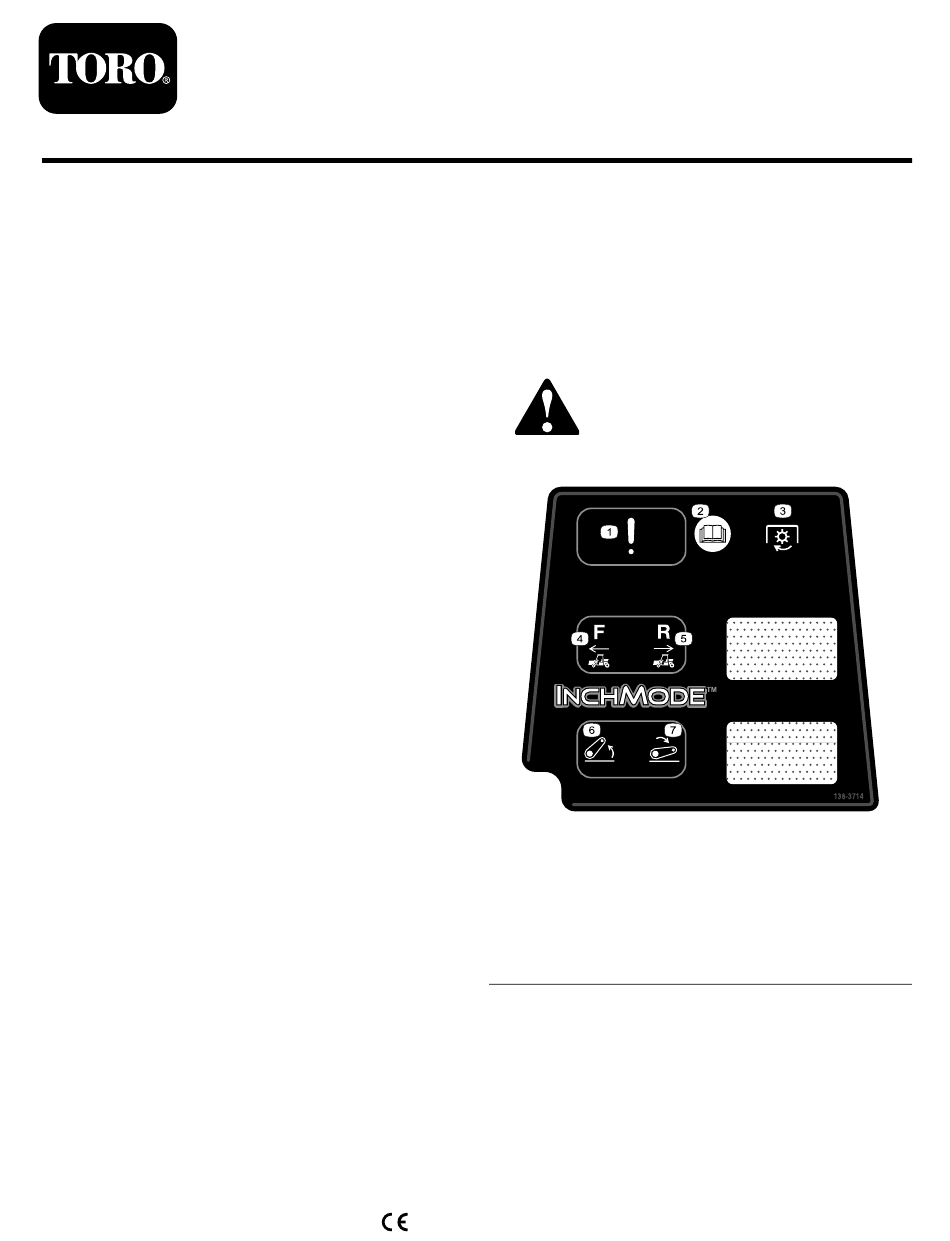

138-3714
1. Achtung
2. Lesen Sie die
Bedienungsanleitung.
3. Zapfwelle
4. Maschine: Vorwärts
Originaldokuments (DE)
Alle Rechte vorbehalten *3425-621* B
Form No. 3425-621 Rev B
5. Maschine: Rückwärts
6. Anbauvorrichtung:
Anheben
7. Anbauvorrichtung:
Absenken
Druck: USA
decal138-3714

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Toro InchMode 07540

Inhaltszusammenfassung für Toro InchMode 07540

  • Seite 1: Inhaltsverzeichnis

    2. Lesen Sie die 6. Anbauvorrichtung: Bedienungsanleitung. Anheben 7. Anbauvorrichtung: 3. Zapfwelle Absenken 4. Maschine: Vorwärts © 2019—The Toro® Company Registrieren Sie Ihr Produkt unter Originaldokuments (DE) Alle Rechte vorbehalten *3425-621* B 8111 Lyndale Avenue South www.Toro.com. Druck: USA Bloomington, MN 55420...

  • Seite 2: Installation

    Installation Vorbereiten der Maschine Keine Teile werden benötigt Verfahren Stellen Sie die Maschine auf einer ebenen Fläche ab. Schalten Sie in die N stellung. EUTRAL Aktivieren Sie die Feststellbremse. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab. g287904 Bild 1 1.

  • Seite 3: Einbau Des Kabelbaums Zum Inchmode-Steuergerät

    Einbau des Kabelbaums zum 20-poligen Stecker des InchMode Steuergeräts (Bild InchMode-Steuergerät Lösen Sie am Anschlussende des Kabelbaums die Sicherungsmutter an der Zugentlastung des Kabels (Bild g288874 Bild 3 1. 20-poliger Stecker - 4. 6-polige Buchse: InchMode-Steuergerät Maschinenkabelbaum XPANSION [Erweiterungsanschluss 2. 20-polige Buchse - 5.

  • Seite 4: Einsetzen Der Sicherungen

    EAKTIVIERT InfoCenter anzeigt, dass die InchMode-Einstellung nicht aktiviert ist. Verfahren Um die Einstellung zu aktivieren, vergewissern Sie Dieser Vorgang muss von einem autorisierten Toro sich, dass Folgendes durchgeführt wurde: Vertragshändler durchgeführt werden. • Das Steuergerät und der Kabelbaum für die Anweisungen zur Programmierung des Steuergeräts...

  • Seite 5: Aktivieren Der Inchmode-Einstellung

    alle Störungsmeldungen beseitigt haben, wird A CTIVE Navigieren Sie zur Maschinenoption und [Aktiviert] auf dem I Bildschirm angezeigt. wählen Sie das Bildschirmsymbol „Weiter“ Hinweis: Wenn Sie das Bremspedal drücken, wird um in den Maschinen-Bildschirm zu gelangen. ein Hinweis angezeigt. Navigieren Sie zur Option Inch Mode Kit und wählen Sie das nächste Bildschirmsymbol KTIV...
  • Seite 6 g254779 g254776 Bild 7 Bild 8 1. Freigabeschalter 1. Freigabeschalter 3. Maschinenbewegungsschalter: Rückwärts 2. Maschinenbewegungsschalter: Halten Sie die entsprechende Taste für die Vorwärts gewünschte Aktion gedrückt. Hinweis: Ein akustischer Alarm ertönt, wenn Sie den Einstellen der Höhe der 3-Punkt-Aufhängung Freigabeschalter gedrückt halten. •...

  • Seite 7: Deaktivieren Der Inchmode-Einstellung

    Deaktivieren der InchMode-Einstellung Die InchMode-Einstellung wird über den Settings [Einstellungen]-Bildschirm im InfoCenter deaktiviert. Hinweis: Wenn Sie das InchMode-Kit vom Gerät entfernen, deaktivieren Sie die Einstellung InchMode. Dies verhindert das Auftreten von InchMode-bedingten Fehlern. Stellen Sie den Betriebsartenwahlschalter in die [Einrichten]-Stellung (Bild 11).
