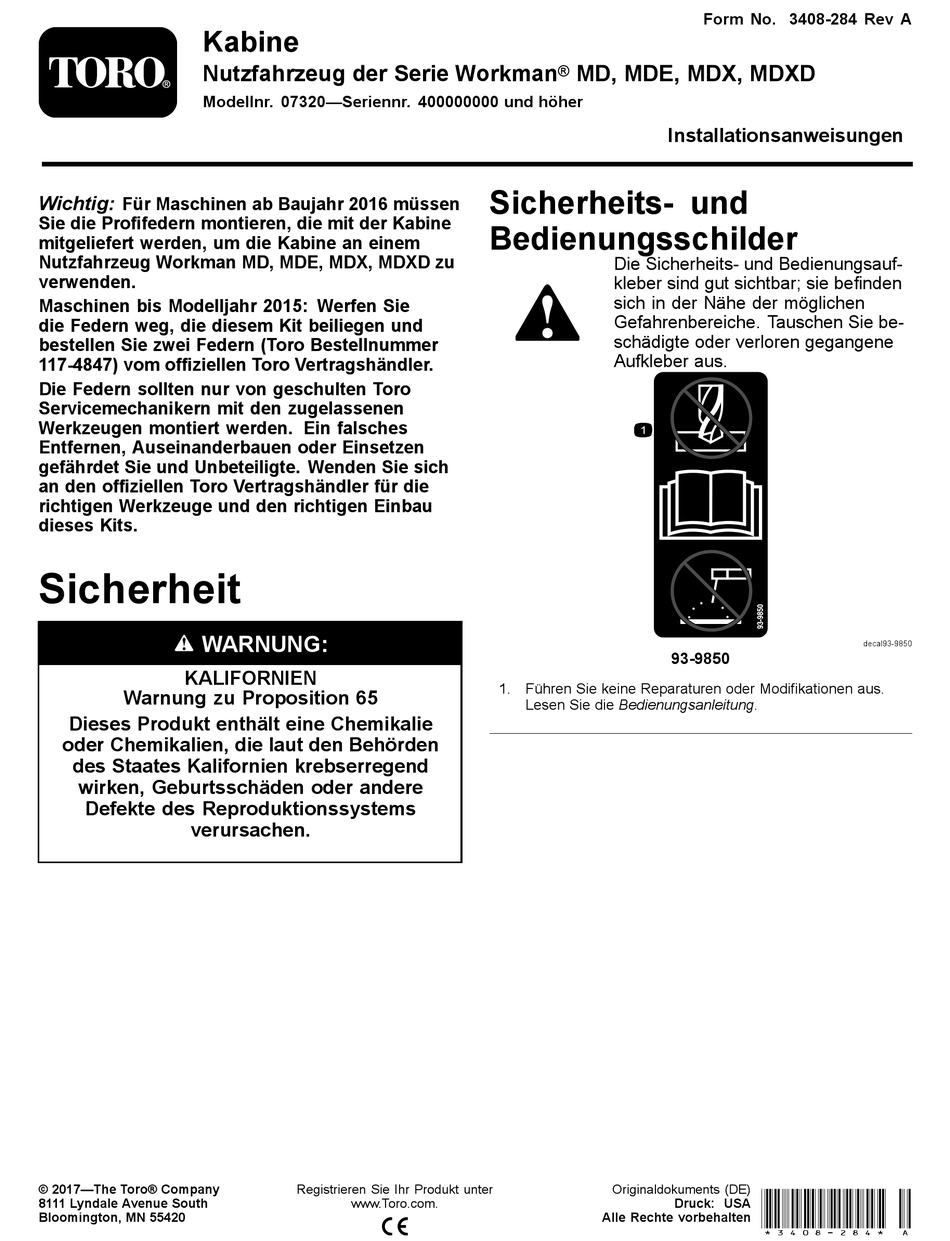

Kabine

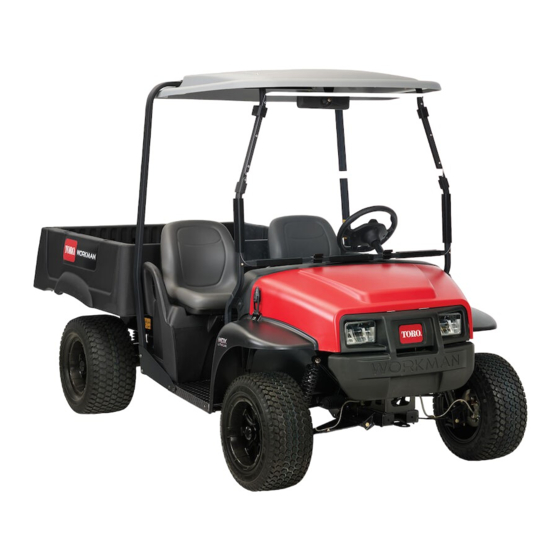

Nutzfahrzeug der Serie Workman
Modellnr. 07320—Seriennr. 400000000 und höher
Wichtig:
Für Maschinen ab Baujahr 2016 müssen
Sie die Profifedern montieren, die mit der Kabine
mitgeliefert werden, um die Kabine an einem
Nutzfahrzeug Workman MD, MDE, MDX, MDXD zu
verwenden.
Maschinen bis Modelljahr 2015: Werfen Sie
die Federn weg, die diesem Kit beiliegen und
bestellen Sie zwei Federn (Toro Bestellnummer
117-4847) vom offiziellen Toro Vertragshändler.
Die Federn sollten nur von geschulten Toro
Servicemechanikern mit den zugelassenen
Werkzeugen montiert werden. Ein falsches
Entfernen, Auseinanderbauen oder Einsetzen
gefährdet Sie und Unbeteiligte. Wenden Sie sich
an den offiziellen Toro Vertragshändler für die
richtigen Werkzeuge und den richtigen Einbau
dieses Kits.
Sicherheit
WARNUNG:
KALIFORNIEN
Warnung zu Proposition 65
Dieses Produkt enthält eine Chemikalie
oder Chemikalien, die laut den Behörden
des Staates Kalifornien krebserregend
wirken, Geburtsschäden oder andere
Defekte des Reproduktionssystems
verursachen.
© 2017—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
MD, MDE, MDX, MDXD
Installationsanweisungen
Sicherheits- und
Bedienungsschilder
Die Sicherheits- und Bedienungsauf-
kleber sind gut sichtbar; sie befinden
sich in der Nähe der möglichen
Gefahrenbereiche. Tauschen Sie be-
schädigte oder verloren gegangene
Aufkleber aus.
1. Führen Sie keine Reparaturen oder Modifikationen aus.
Lesen Sie die Bedienungsanleitung.
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3408-284 Rev A
93-9850
*3408-284* A
Druck: USA
decal93-9850
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toro Workman MD Serie
Inhaltszusammenfassung für Toro Workman MD Serie
- Seite 1 Sie zwei Federn (Toro Bestellnummer Aufkleber aus. 117-4847) vom offiziellen Toro Vertragshändler. Die Federn sollten nur von geschulten Toro Servicemechanikern mit den zugelassenen Werkzeugen montiert werden. Ein falsches Entfernen, Auseinanderbauen oder Einsetzen gefährdet Sie und Unbeteiligte. Wenden Sie sich an den offiziellen Toro Vertragshändler für die...
- Seite 2 decal130-5964 130-5964 1. Warnung: In einem Notfall 1) ziehen Sie den Arretierbolzen aus jedem Scharnier und 2) drücken Sie das vordere Fenster heraus, um die Kabine zu verlassen. decal117-4955 117-4955 1. Warnung: Lesen Sie die Bedienungsanleitung; legen Sie den Sicherheitsgurt an, wenn Sie auf dem Sitz sitzen; vermeiden Sie ein Überschlagen der Maschine.
- Seite 3 Installation Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung – Keine Teile werden benötigt Vorbereiten der Maschine. Entfernen Sie die Streben (nur für – Keine Teile werden benötigt Maschinen ab Baujahr 2016).
-
Seite 4: Medien Und Zusätzliche Artikel
Verfahren Beschreibung Menge Verwendung Kabelbaum Clipbinde Blende Sicherung (30 A) Erdungsblock (nur MDE-Maschinen) Überbrückungsstreifen (nur MDE-Maschinen) Verlegen Sie den Kabelbaum. Schraube (Nr. 10 x 3-/4", nur MDE-Maschinen) Mutter (Nr. 10, nur MDE-Maschinen) Erdungsadapter-Kabelbaum (nur MDE-Maschinen) Stromadapter-Kabelbaum (nur MDE-Maschinen) Medien und zusätzliche Artikel Beschreibung Menge Verwendung... -
Seite 5: Entfernen Der Streben (Nur Für Maschinen Ab Baujahr 2016)
Entfernen der Streben (nur für Maschinen ab Baujahr 2016) Keine Teile werden benötigt Verfahren 1. Entfernen Sie das Vorderrad. 2. Nehmen Sie die Sechskantschraube (⅜" x 4¾") und Bundmutter (⅜") von der Spindel ab (Bild 3. Nehmen Sie die Sechskantschraube (⅜" x 3½") und Bundmutter (⅜") vom Steuerarm ab (Bild 4. -
Seite 6: Befestigen Der Federn (Nur Für Maschinen Ab Baujahr 2016)
Montieren der Druckfeder 4. Bringen Sie die neue Feder über der vorhandenen Strebe an (Bild (nur Maschinen bis Baujahr 5. Drücken Sie die Feder mit dem Toro Federdruckwerkzeug zusammen. 2015) 6. Setzen Sie den Ring ein, wenn die Feder zusammengedrückt ist. -
Seite 7: Entfernen Des Überrollschutzes
g026473 Bild 2 g026674 3. Entfernen Sie mit einem Federspanner die g026674 Bild 3 derzeitigen Federn und bauen Sie die Federn aus diesem Kit ein. 4. Bauen Sie die Stoßdämpferelemente ein und drehen Sie sie von der längsten Position 3 Klicks weiter. -
Seite 8: Einbauen Der Seitenplatten
g026497 g026497 Bild 5 1. Hebestellen g026277 Bild 4 2. Befestigen Sie den Rahmen mit zehn Schrauben 1. Schraube (5/16") 5. Mutter (3/8") (3/8 x 3/4"), zehn Muttern (3/8") und vier Schrauben (3/8 x 7/8") an der Maschine, wie in 2. - Seite 9 3. Ziehen Sie das rückwärtige Papier von dem doppelseitigen Klebeband an den Befestigungsplatten ab (Bild Montage des Sicherheits- gurtes Für diesen Arbeitsschritt erforderliche Teile: Sicherheitsgurtanker Schraube (3/8" x 3/4") Muttern (3/8") Sicherheitsgurtaufnahme Schraube (7/16") Mutter (7/16") Sicherheitsgurthalterung Sicherheitsgurt Schraube (3/8" x 7/8") g026279 Verfahren Bild 7...
- Seite 10 Sie mit 11 Verlegen des Kabelbaums (Seite 10) 8. Stecken Sie die Befestigungsseite der Aufnahme fort. jeder Sicherheitsgurtsperre in eines der gerade in das Sitzunterteil gebohrten Löcher (Bild 11). 4. Ziehen Sie die zwei Schrauben mit 66-83 N·m 5. Befestigen Sie den linken und rechten Sicherheitsgurtanker mit vier Schrauben (3/8"...
- Seite 11 1. Verlegen Sie den Kabelbaum mit einer der zwei folgenden Optionen: • Verlegen Sie den Kabelbaum unter dem Armaturenbrett (Abschnitt A in Bild 12). Befestigen Sie die Clipbinde im unteren Loch der Seitenplatte und die Blende im oberen Loch. • Bohren Sie ein Loch in das Armaturenbrett, setzen Sie die Clipbinde in das obere Loch der Seitenplatte ein und setzen Sie die...
-
Seite 12: Produktübersicht
Produktübersicht Bedienelemente Armaturenbrett Scheibenwischerschalter Drücken Sie auf den oberen Bereich des Schalters, um die Scheibenwischer einzuschalten (Bild 16). g035781 Bild 15 1. Kabelschuh des 4. Kabelbaum des Kabelbaums Stromadapters 2. Kabelbaum des 5. Kabelbaum vom Erdungsadapters Netzsteckeradapter (12 Volt) g026274 3. - Seite 13 Hinweise:...
-
Seite 14: Einbauerklärung
Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Toro Modelle eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann. - Seite 15 Bediener zu schützen. Speicherung persönlicher Informationen Toro speichert persönliche Informationen so lange, wie es für den Zweck erforderlich ist, für den die Informationen gesammelt wurden, oder für andere legitime Zwecke (z. B. Einhaltung von Vorschriften) oder Gesetzesvorschriften. Toros Engagement zur Sicherung Ihrer persönlichen Informationen Toro trifft angemessene Vorsichtsmaßnahmen, um die Sicherheit Ihrer persönlichen Informationen zu schützen.
- Seite 16 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro Vertragshändler wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
