3.

Produktbeschreibung

3.1 Bestimmungsgemäße Verwendung
i
Hinweise zur bestimmungsgemäßen Verwendung von
BSA 43xx finden Sie in den Produktbeschreibungen
der jeweiligen Komponenten.
3.2 Messgrößen
Mit BSA 43xx können folgende Größen gemessen wer-
den:
Bremsenprüfstand Serie BSA 43xx / BSA 44xx:
R
Bremskraft in Kilonewton [kN].
R
Bremskraftdifferenz in Prozent [%].
R
Achsgewicht in Kilogramm [kg].
R
Abbremsung in Prozent [%].
R
Unrundheit in Prozent [%].
Fahrwerkstester SDL 43x:
R
Bodenhaftung in Prozent [%].
R
Resonanzfrequenz in Hertz [Hz].
Geräuschsimulator SDL 435:
R
Resonanzfrequenz in Hertz [Hz].
Spurplatte SDL 410:
R
Spurmessung in Millimeter [mm].
Weitere Informationen zu den Messgrößen finden Sie in
i
SDL 43xx kann mit BSA 43xx ausgestattet werden,
aber nicht mit BSA 44xx.
3.3

Messvisualisierung (Bedienung)

3.3.1 Allgemeine Informationen
Die Messvisualisierung wird gemeinsam mit dem Auf-
tragsmanager gestartet. Die Messvisualisierung unter-
stützt den Benutzer wie folgt:
R
Wurde im Auftragsmanager noch kein Auftrag er-
zeugt und aktiviert, generiert die Messvisualisierung
automatisch einen Auftrag.
Auftrag und Messergebnisse werden anschließend
automatisch im Auftragsmanager gespeichert.
R
Der Benutzer kann ein Prüfgerät auswählen und den
Prüfvorgang starten.
R
Die einzelnen Schritte der Prüfung werden in der
Meldungszeile angekündigt und mittels animierter
Grafiken am Bildschirm dargestellt.
|
1 691 606 210 2015-07-29
R
Messergebnisse werden numerisch oder graphisch
am Bildschirm angezeigt.
R
Bei Bedarf wird der Benutzer während der Prüfung
aufgefordert, bestimmte Aktionen durchzuführen.
3.3.2 Kalibrier- und Konfigurationskontrolle
Optional werden beim Start folgende Daten angezeigt:
R
Firmware-Version
R
Letztes Kalibrierdatum
R
Zähler für Konfigurationsänderungen am Bremsprüf-
stand (Schreibzugriffszähler)
Diese Daten sind wichtig für Kundendienst und Stück-
prüfung.
3.3.3 Hauptfenster
Die folgende Abbildung zeigt das Hauptfenster der
Messvisualisierung.

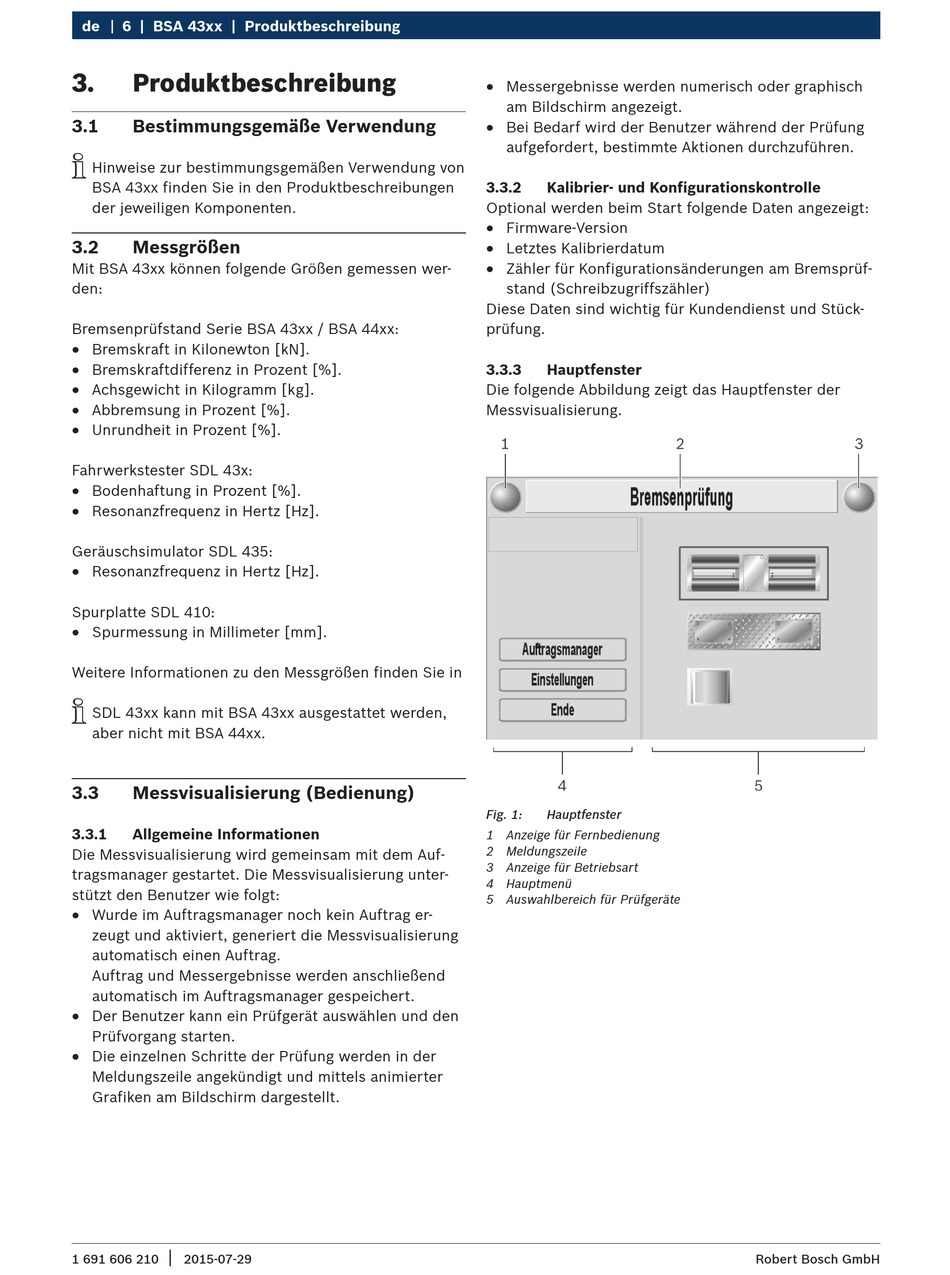

Fig. 1: Hauptfenster
1 Anzeige für Fernbedienung
2 Meldungszeile
3 Anzeige für Betriebsart
4 Hauptmenü
5 Auswahlbereich für Prüfgeräte
