Beschreibung
2.1 Netzstrukturen
Mehrkanal-Konfiguration
Nutzen benachbarte Access Points SCALANCE W den gleichen Frequenzkanal, kommt es
wegen der auftretenden Kollisionen zu längeren Antwortzeiten. Würde die in der Abbildung
dargestellte Konfiguration als Einkanal-System realisiert, könnten Computer A und B nicht
gleichzeitig mit den entsprechenden SCALANCE W in ihrer Funkzelle kommunizieren.
Wenn benachbarte Access Points SCALANCE W für unterschiedliche Frequenzen
eingerichtet werden, führt das zu einer erheblichen Performance-Verbesserung. Dadurch
wird benachbarten Funkzellen jeweils ein eigenes Medium zur Verfügung gestellt, und die
Verzögerungen durch zeitversetztes Senden entfallen.
Der Kanalabstand sollte möglichst groß sein, ein sinnvoller Wert ist 25 MHz (fünf Kanäle).
Auch bei der Mehrkanal-Konfiguration können alle SCALANCE W mit dem gleichen
Netznamen konfiguriert werden.
A
Bild 2-4
18
1
2
B

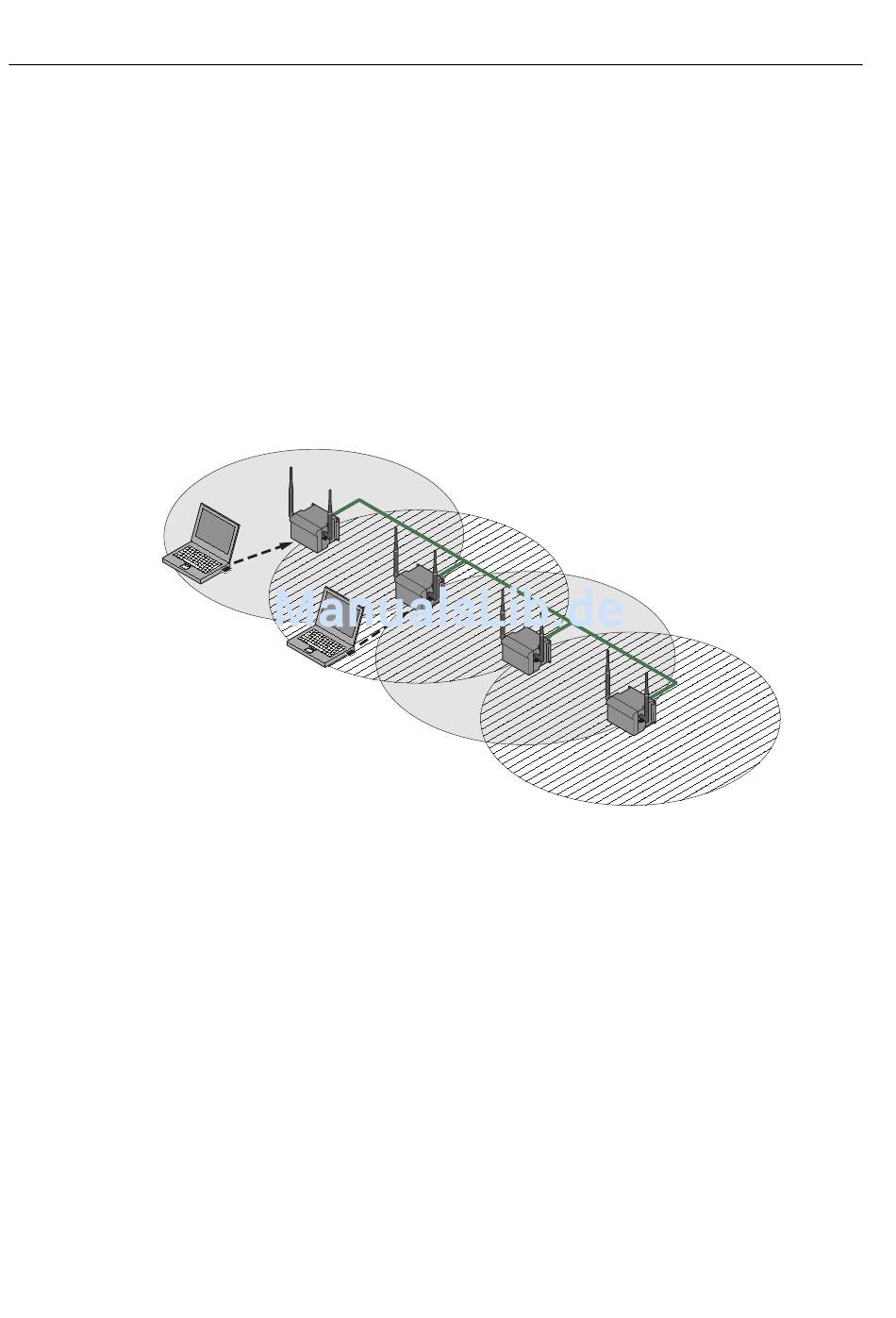

Mehrkanalkonfiguration auf den Kanälen 1 und 7 mit vier Access Points SCALANCE W
