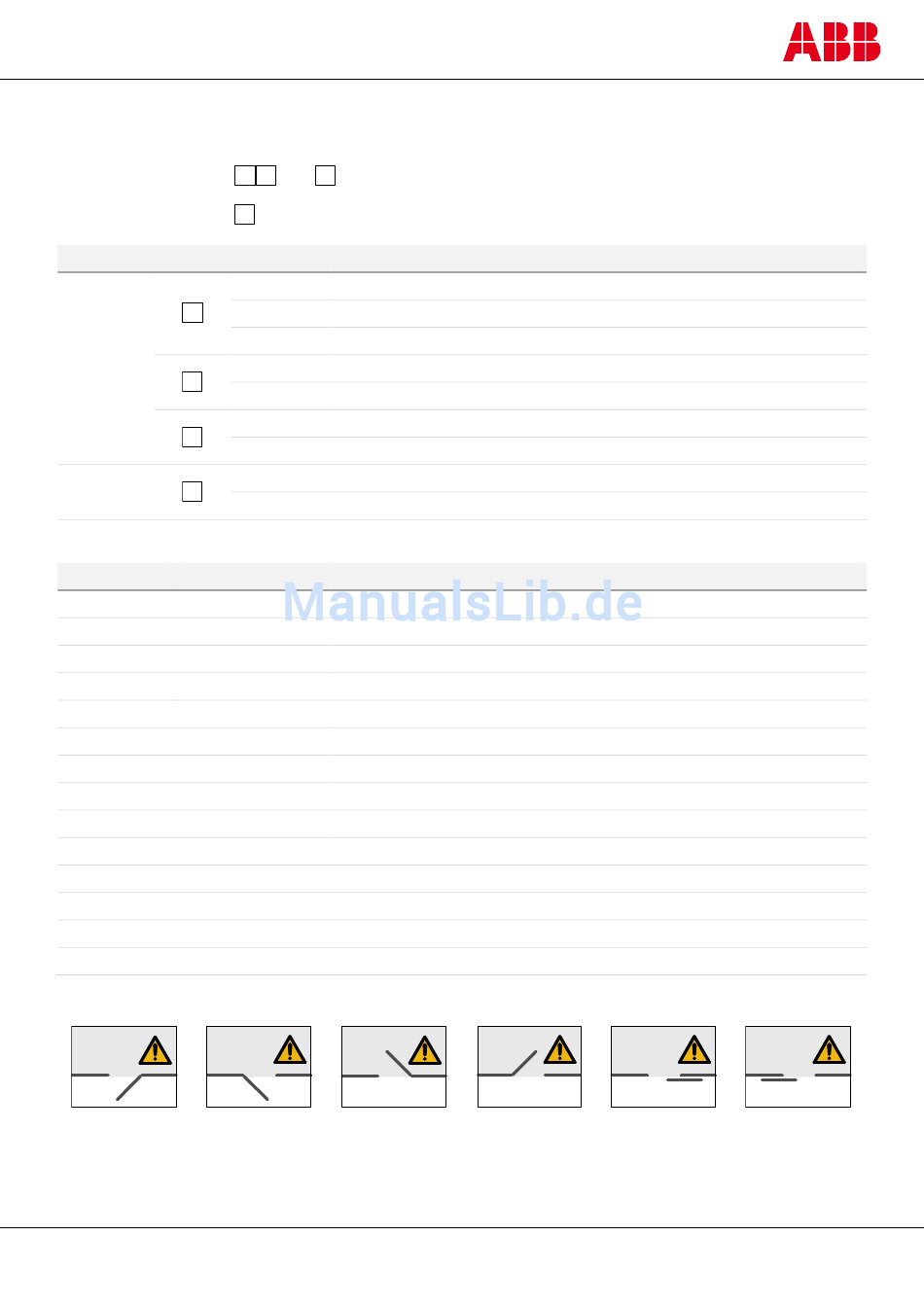

Modellübersicht
Alle Bezeichnungen von Knox-Komponenten sind aus Zahlen und Buchstaben wie folgt aufgebaut:
Türteil.
Knox 1
Knox 2
Rahmenteil:
W
Einheit
Position
Bestimmung
A
X
B
F
Türteil
Knox 1
Y
X
L
Z
R
A
Rahmenteil
W
Knox 2
X
Verfügbare Modelle
Typ
Artikelnummer
Knox 1A-R v2
2TLA020105R5000
Knox 1A-L v2
2TLA020105R5100
Knox 1B-R v2
2TLA020105R5200
Knox 1B-L v2
2TLA020105R5300
Knox 1AX-R v2
2TLA020105R5800
Knox 1AX-L v2
2TLA020105R5900
Knox 1F-R v2
2TLA020105R6000
Knox 1F-L v2
2TLA020105R6100
Knox 1BX-R v2
2TLA020105R6200
Knox 1BX-L v2
2TLA020105R6300
Knox 1FX-R v2
2TLA020105R6400
Knox 1FX-L v2
2TLA020105R6500
Knox 2A v2
2TLA020105R2200
Knox 2X v2
2TLA020105R2300
Geeignete Türtypen für Knox
Normale Tür
Standardtür
Nach außen öffnend,
Nach außen öffnend,
rechts aufgehängt
links aufgehängt
2TLC172250M0101, rev. C
2012-09-18
-
X Y
Z
Beschreibung
Für nach außen öffnende Türen
Für nach innen öffnende Türen
Für Rolltüren
Standardversion
Manuelle Entriegelung von außen möglich
Für Türen mit Linksaufhängung (Scharniere links)
Für Türen mit Rechtsaufhängung (Scharniere rechts)
Sicherheitszuhaltung mit 8-poligem M12-Stecker
Prozesszuhaltung mit 5-poligem M12-Stecker
Beschreibung
Türteil. Für nach außen öffnende Türen mit Rechtsaufhängung.
Türteil. Für nach außen öffnende Türen mit Linksaufhängung.
Türteil. Für nach innen öffnende Türen mit Rechtsaufhängung.
Türteil. Für nach innen öffnende Türen mit Linksaufhängung.
Türteil mit manueller Entriegelung. Für nach außen öffnende Türen mit Rechtsaufhängung.
Türteil mit manueller Entriegelung. Für nach außen öffnende Türen mit Linksaufhängung.
Türteil. Für nach rechts öffnende Rolltüren.
Türteil. Für nach links öffnende Rolltüren.
Türteil mit manueller Entriegelung. Für nach innen öffnende Türen mit Rechtsaufhängung.
Türteil mit manueller Entriegelung. Für nach innen öffnende Türen mit Linksaufhängung.
Türteil mit manueller Entriegelung. Für nach rechts öffnende Rolltüren.
Türteil mit manueller Entriegelung. Für nach links öffnende Rolltüren.
Rahmenteil. Für Sicherheitszuhaltung. 8-poliger M12-Stecker.
Rahmenteil. Für Prozesszuhaltung 5-poliger M12-Stecker.
Standardtür
Nach innen öffnend,
rechts aufgehängt
Standardtür
Rolltür
Nach innen öffnend,
Nach rechts öffnend
links aufgehängt
21
Rolltür
Nach links öffnend
