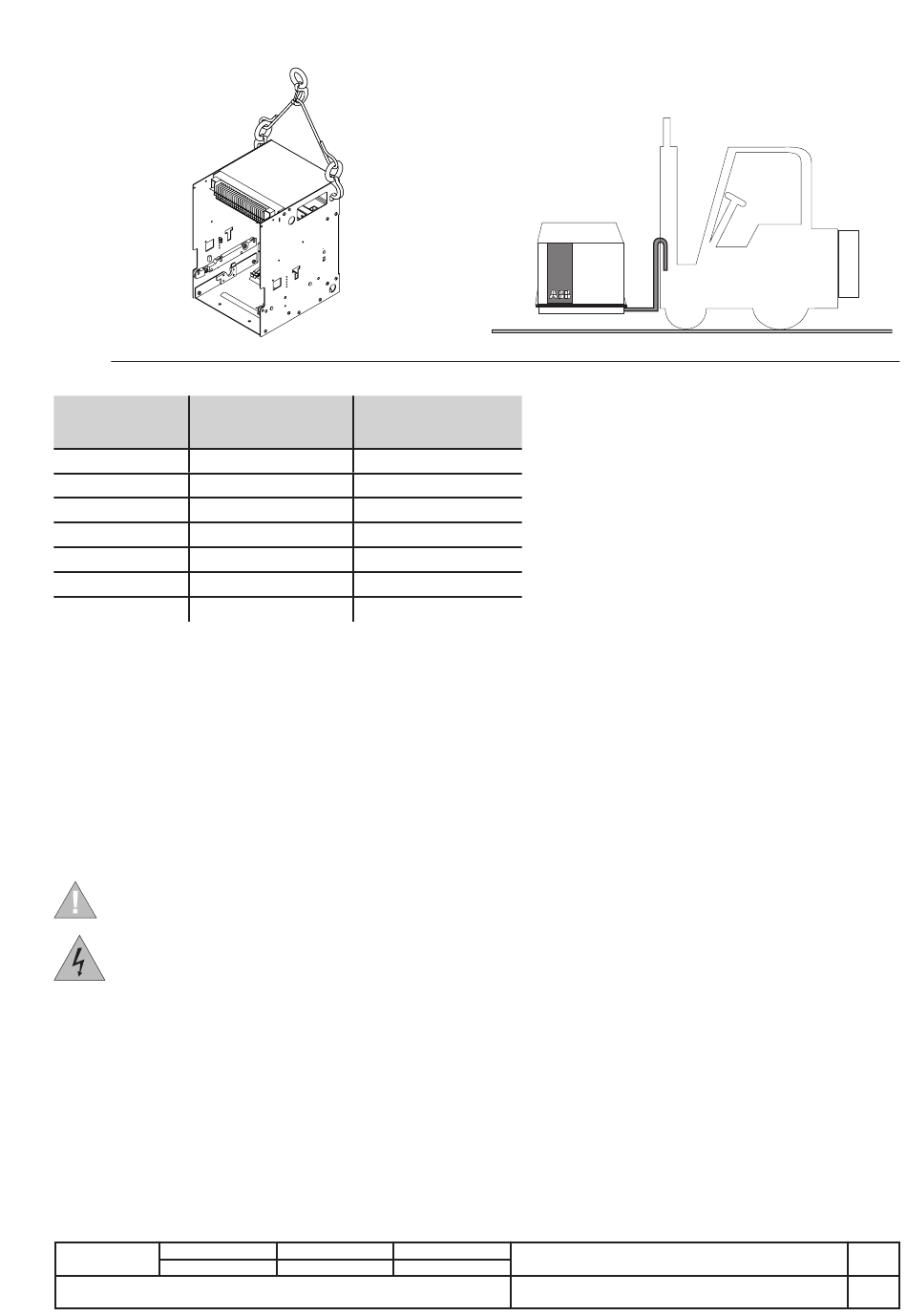

Zum Anheben die nachstehenden Anweisungen beachten: Das Unterteil muss auf eine robuste Unterlage gestellt und vorzugsweise mit einem
geeigneten Gabelhubwagen angehoben werden. Allerdings ist auch die Verwendung von Seilen zulässig; in diesem Fall müssen die Lastseile wie
in der Abbildung gezeigt angeschlagen werden.
Abb. 4
Tabelle der Gewichte der Unterteile (Kg.)
Unterteil 3-polig ausfahrbar
E1
E2
E3
E4
E4/f
E6
E6/f
Anmerkung
Die Tabelle bezieht sich auf Unterteile mit rückseitig waagrechten Anschlüssen.
4. Installation
4.1 Installationsumgebung
Das Unterteil muss in einer trockenen, staubfreien, nicht-aggressiven Umgebung und geschützt gegen Stöße und Vibrationen installiert werden.
Wenn diese Bedingungen nicht gewährleistet sind, den Einbau in einen Schaltschrank mit entsprechender Schutzart vorsehen.
Für die Vorbereitung der Installationsumgebung siehe den Abschnitt "Abmessungen", der Informationen zu folgenden Punkten enthält:
– Mindestraumbedarf für die Installation der Leistungsschalter und der abgeleiteten Ausführungen
– Verbindliche Abstandmaße für Leistungsschalter in Schaltfeld
– Außenmaße der Leistungsschalter
– Befestigungsbohrungen
– Ausschnitt in der Schaltfeldtür
Die Arbeiten für die Installation, Inbetriebnahme, Wartung und Instandsetzung müssen von Fachpersonal ausgeführt werden, das über eine
eingehende Kenntnis des Geräts verfügt.
ACHTUNG:
Die Arbeiten zur Installation, Inbetriebnahme und etwaiger laufender und außerdordentlicher Wartung müssen
von qualifiziertem Personal ausgeführt werden, das über eine angemessene Kenntnis der Ausrüstung verfügt.
ACHTUNG ELEKTRISCHE SCHLAGGEFAHR:
Alle elektrischen Versorgungen abklemmen oder abtrennen, um bei der Montage, der Installation, der Wartung
oder dem Ausbau des Leistungsschalters aus dem Betrieb jede elektrische Schlaggefahr zu vermeiden. Einige
Vorgänge müssen ausgeführt werden, wenn der Leis tungsschalter gespeist wird. In diesem Fall ist die Beachtung
aller Sicherheitsbestimmungen erforderlich.
4.2 Installation des Unterteils des ausfahrbaren Leistungsschalters
4.2.1 Vorbereitung des Unterteils
Montage des Sperrmechanismus
Vor der Installation des Unterteils muss man kontrollieren, ob der Sperrmechanismus gegen das Einschieben eines Leistungsschalters mit einem
anderen Bemessungsstrom als das Unterteil vorhanden ist. Wenn der Sperrmechanismus separat geliefert wurde, muss man ihn nach den na-
chstehenden Anweisungen einbauen.
– Dem Klebeschild (4) die Position der Anschlagbolzen für den Leistungsschalter entnehmen, den das Unterteil beherbergen soll.
– Die Sechskantschrauben (1) wie in der Abbildung gezeigt in die zuvor identifizierten Löcher einführen.
– Die Schrauben mit den Unterlegscheiben (2) und den Sechskant-Anschlagmuttern (3) befestigen.
Sicherstellen, dass der Leistungsschalter (bewegliches Teil) über den Sperrmechanismus verfügt, der dem des Unterteils entspricht.
L2350
Überarb.
L3034
4 polig ausfahrbar
Kg
Kg
25 28
28 32
38 45
50 48
-
50
70 80
-
85
