ABB Emax Installation Und Betriebsanleitung Seite 4

1. Beschreibung
1.1 Allgemeine Eigenschaften
Die Leistungsschalter und Trennschalter der Baureihe SACE Emax bestehen aus einem Stahlblechrahmen, der den Antrieb, die Pole und weitere
funktionale Komponenten beherbergt. Die Pole sind voneinander isoliert und enthalten jeweils die Schaltstücke und den Stromwandler für die
zugehörige Phase.
Die Pole sind je nachdem, ob es sich um einen selektiven oder um einen strombegrenzenden Leistungsschalter handelt, unterschiedlich aufgebaut.
Der Leistungsschalter in fester Ausführung verfügt über eigene Anschlüsse für den Anschluss an den Hauptstromkreis. In der ausfahrbaren
Ausführung ist der Leistungsschalter das bewegliche Teil des Schaltgeräts, das durch ein Unterteil mit den Anschlüssen für den Anschluss an
den Hauptstromkreis der Anlage vervollständigt wird. Die Verbindung zwischen dem beweglichen Teil und dem Unterteil wird mit im Unterteil
angebrachten Klauenkontakten hergestellt.

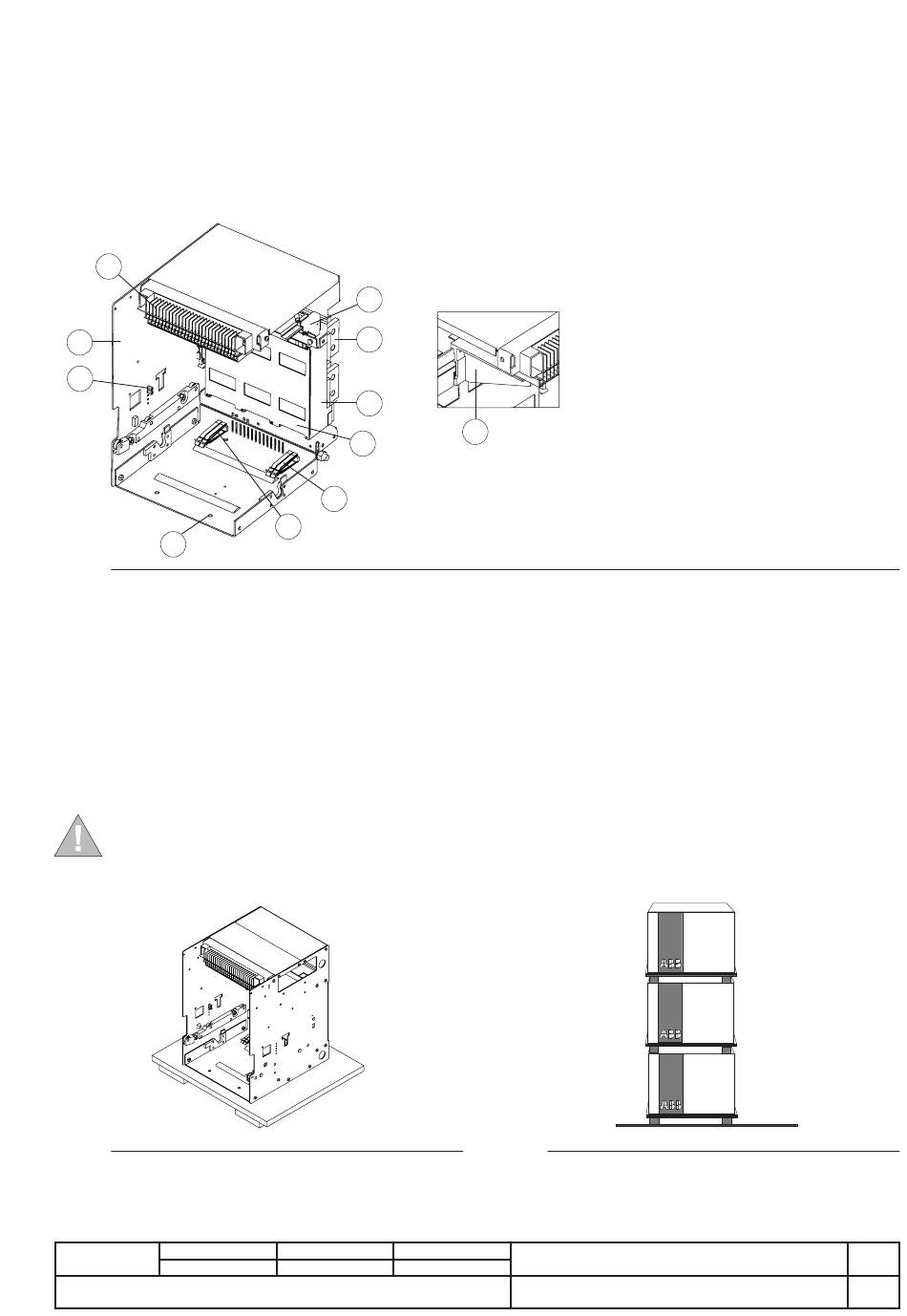

1.2 Konstruktive Merkmale des Unterteils
7
1
9
10
Abb. 1
2. Kontrolle beim Empfang
Den Zustand des gelieferten Materials und die Entsprechung mit der Bestellung prüfen. Wenn beim Auspacken, das selbstverständlich mit der
gebührenden Vorsicht erfolgen muss, Schäden oder Unregelmäßigkeiten festgestellt werden, sind diese innerhalb von 5 Tagen nach Empfang des
Materials mit Angabe der Nummer der Versandanzeige anzuzeigen.
3. Lagerung, Anheben und Gewichte
Das Unterteil befindet sich in einer Verpackung aus Holz und ist an der Transportpalette bzw. am Boden der Verpackungskiste mit Schrauben befestigt.
Wenn das Unterteil vor der Inbetriebnahme auch nur kurzzeitig eingelagert werden muss, empfiehlt es sich, es nach der Empfangskontrolle wieder
in seiner Originalverpackung unterzubringen und diese dann mit einer undurchlässigen Folie abzudecken.
Achtung
– Als Lager einen trockenen, staubfreien Raum verwenden, der frei von korrosiven chemischen Substanzen ist.
– Das Unterteil nicht direkt auf den Boden stellen, sondern auf einer geeigneten waagrechten Unterlage lagern (Abb. 2)
– Die Anzahl der maximal übereinander stapelbaren Leistungsschalter ist in Abb. 3 angegeben.
Abb. 2
L2350
Überarb.
L3034
6
5
4
3
2b
2a
L5439
1
2
3
4
5
6
8
7
8
9
10 Befestigungsbohrungen (4 Bohrungen für E1, E2,
Abb. 3
Gerät
1SDH000461R0003
Dok. Nr.
Rahmen aus Stahlblech
Erdungskontakt (a: für alle Ausführungen; b: für
E4, E6)
Sicherheitstrennklappen (Schutzart IP20)
Isolierter Sockel für Anschlusshalterung
Anschlüsse
Positionskontakte "Betriebsstellung - Prüfstellung
- Trennstellung" (auf Anfrage)
Gleitkontakte
Schlossverriegelung für Sicherheitstrennklappen
(auf Anfrage)
Codierter Sperrmechanismus gegen das Einschie-
ben eines Leistungsschalters mit einem anderen
Bemessungsstrom
E3; 6 Bohrungen für E4, E6)
Emax
Maßstab
Seite Nr.
1/24
