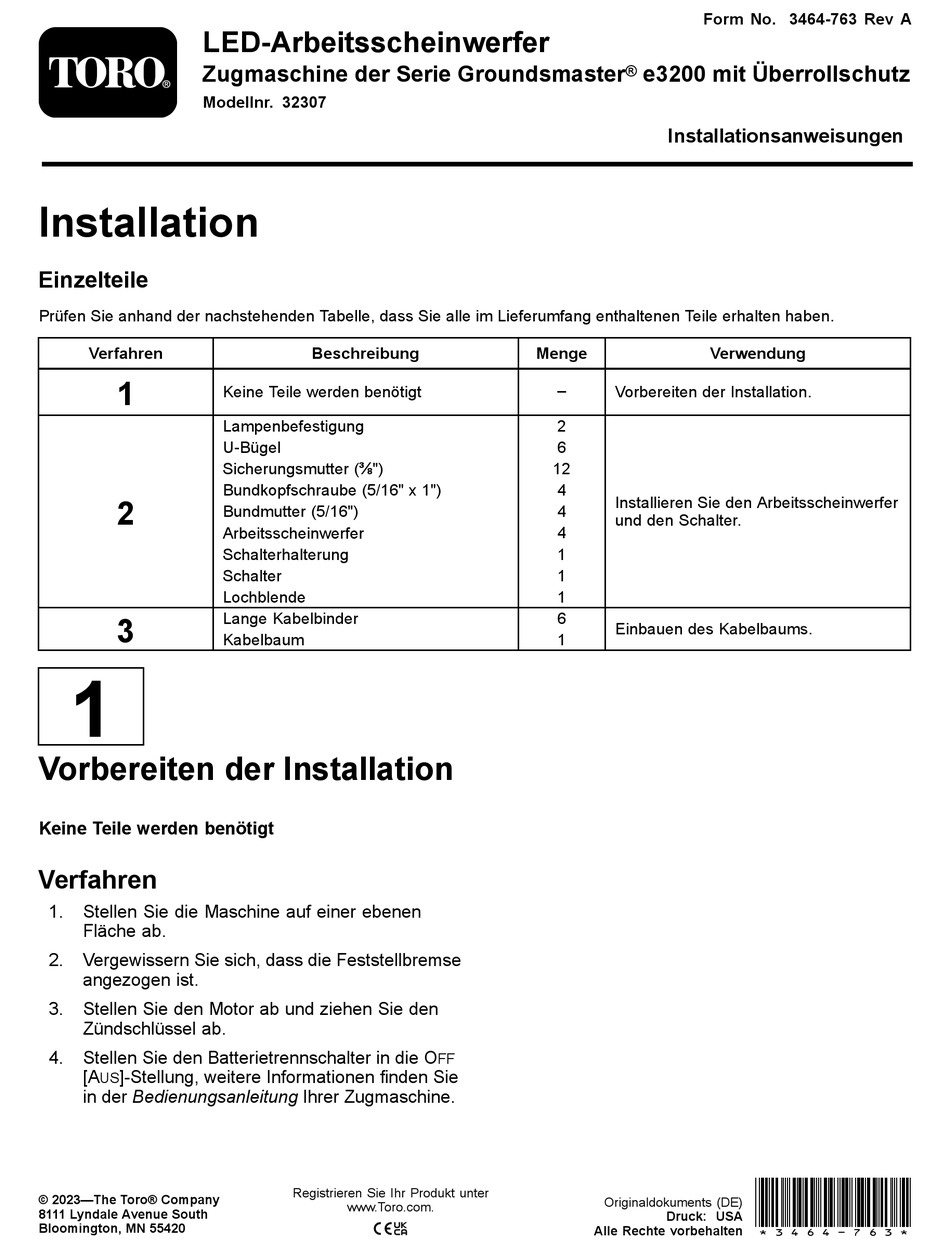

LED-Arbeitsscheinwerfer
Zugmaschine der Serie Groundsmaster
Modellnr. 32307
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
1
Vorbereiten der Installation
Keine Teile werden benötigt
Verfahren
1.
Stellen Sie die Maschine auf einer ebenen
Fläche ab.
2.
Vergewissern Sie sich, dass die Feststellbremse
angezogen ist.
3.
Stellen Sie den Motor ab und ziehen Sie den
Zündschlüssel ab.
4.
Stellen Sie den Batterietrennschalter in die O
[A
]-Stellung, weitere Informationen finden Sie
US
in der Bedienungsanleitung Ihrer Zugmaschine.
© 2023—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Beschreibung
Keine Teile werden benötigt
Lampenbefestigung
U-Bügel
Sicherungsmutter (⅜")
Bundkopfschraube (5/16" x 1")
Bundmutter (5/16")
Arbeitsscheinwerfer
Schalterhalterung
Schalter
Lochblende
Lange Kabelbinder
Kabelbaum
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Menge
–
Vorbereiten der Installation.
2
6
12
4
Installieren Sie den Arbeitsscheinwerfer
4
und den Schalter.
4
1
1
1
6
Einbauen des Kabelbaums.
1
FF
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3464-763 Rev A
®
e3200 mit Überrollschutz
Installationsanweisungen
Verwendung
*3464-763*
Druck: USA
